令和3年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問47

配線図

リングスリーブに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

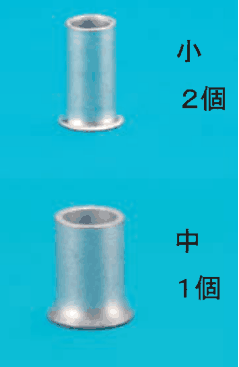

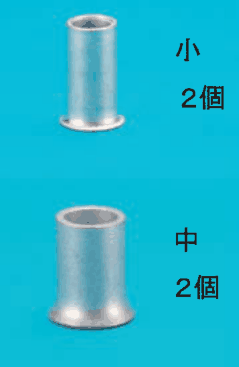

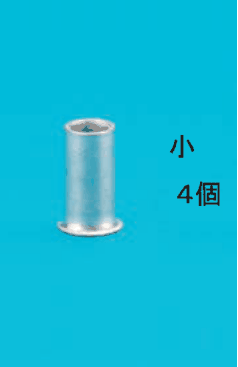

⑰で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6 とする。

木造3階建住宅の配線図。上から3階平面図・2階平面図・1階平面図があり，右に2階分電盤(L－2)結線図と1階分電盤(L－1)結線図がある。右上に 図面を引き抜いてご覧ください の枠。照明器具・コンセント・点滅器・ジョイントボックスの図記号と実線の配線，2・2E・EET・WP・LK・20A250V E・RAS・LD・VVF2.0・DL・CL・RC・Pなどの傍記，回路番号の記号がある。3階平面図は屋上・洋室・階段があり，①は洋室の入口近くの四角いボックスの記号，⑪は屋上側の壁際の傍記ニの点滅器の組で黒丸の上にある小さな白丸の記号，⑫は階段の右の傍記ネの黒丸の点滅器，⑩は屋上側の壁にある傍記WP LKのコンセントの記号。3階のボックスからL－2へ向かう矢印と回路l・mの傍記がある。2階平面図は洋室3室・階段・ベランダがあり，上側の壁の外に1φ3W 100/200Vの引込み，階段の左に分電盤L－2がある。②は右の洋室の入口付近の傍記ナの黒く塗った小さな菱形の記号，③は階段の上の傍記テ・4セの点滅器の所から，階段の下の照明器具（傍記セ）の脇にある白丸に矢印の付いた2つの記号（矢印が上向きのものと下向きのもの）の所へ下る配線，⑬は右下の傍記20A 250V Eのコンセントの記号（近くにルームエアコンの回路ⓚの矢印とRCの記号）。1階平面図は玄関・浴室・便所・和室・台所・居間・階段があり，台所の左の壁に分電盤L－1がある。⑨は玄関の左の壁の外の⊠のボックスから上の屋外灯（傍記A(3A)）へ延びる一点鎖線の配線で，傍記(FEP)がある。④は1階平面図の上の壁の外で，白丸に矢印の付いた記号からWhへ至る破線（短い線を並べた線）の配線。⑭は分電盤L－1の右の台所のジョイントボックス，⑮はその下の居間のジョイントボックス（右へ実線の配線で傍記シの小さな四角の記号に至り，その先に傍記LDの太い破線が延びる），⑦は居間の破線で描いた四角の記号（傍記ス），⑰は和室の上で，便所のボックスの右にあるジョイントボックス（傍記キのCLの照明と傍記キ・コの点滅器につながる），⑧は居間の右下の傍記20A 250V Eのコンセント（ルームエアコンの回路ⓖ）の下の接地の記号。2階分電盤(L－2)結線図は，L－1の回路ⓐから1φ3W 100/200VでB 3P 50AF 40Aに至り，h～jは2P20Aの1φ100Vの回路，B 2P 20Aからルームエアコン1φ200Vの回路ⓚ，B 2P 20A 2個から3階の1φ100Vの回路l・mへ分岐する。1階分電盤(L－1)結線図は，屋外の1φ3W 100/200Vの引込みからWhを経て屋内のBE 75AF 60A 30mA（欠相保護付）に至り，B 50AF 50AからL－2の回路ⓐへ，a～fは2P20Aの1φ100Vの回路，B 2P 20Aからルームエアコン1φ200Vの回路ⓖへ分岐する。⑤はBEの記号，⑯は回路ⓖのB 2P 20Aの記号，⑥は回路ⓖのB 2P 20Aからⓖへ上る配線を指す

〔配線図の前書き〕図は，木造３階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

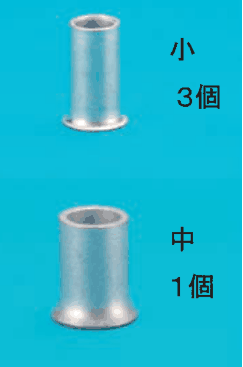

✓ これが正解イ上に細いリングスリーブと 小 ３個 の字，下に太いリングスリーブと 中 １個 の字

解説

白5本は中、黒4本と戻り線2組は小で、小3個と中1個です。

配線図のリングスリーブの問です。⑰は和室と便所の間にあるジョイントボックスです。集まるケーブルは、玄関のボックス、浴室のボックス、便所のボックス、傍記 キ のシーリング、傍記 キ と コ の点滅器、傍記 コ の照明の6本です。使う電線は1.6 mm です。

接続を数えます。接地側の白は、玄関、浴室、便所、傍記 キ のシーリング、傍記 コ の照明の5本で、1.6 mm が5本なので中スリーブを1個使います。電源側の黒は、玄関、浴室、便所と点滅器の4本で、1.6 mm が4本なので小スリーブです。点滅器から出る戻り線は、キのシーリングへの線とコの照明への線がそれぞれ2本の接続で、小スリーブ（刻印は○）です。したがって小が3個、中が1個になります。

1.6 mm だけなら2〜4本が小、5〜6本が中と覚えてください。
