令和7年度上期第二種電気工事士学科試験（電気技術者試験センター）問46
配線図
配線図に関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
⑯で示す部分の工事で，一般的に使用されることのないものは。
〔配線図の前書き〕図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。
【注意】
- １．屋内配線の工事は，動力回路及び特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- ２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
- ３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
- ４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
- ５．配電盤，分電盤及び制御盤の外箱は金属製である。
- ６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
- ７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解ロ
解説
ねじなし電線管に、内ねじのカップリングは使われません。
⑯も⑮と同じ配線図の地下1階の配線で、傍記はE31です。Eはねじなし電線管を表し、ねじなし電線管は管の端にねじが無く、止めねじで部品と固定します。部材は、この止めねじで管を固定するタイプを使います。
写真の部材を見分けます。金属の帯を半円形に曲げて両側に穴のある金具はサドルで、管を壁などに固定します。90度に曲がった管の両端に止めねじがあるものは、ねじなし電線管用の曲がり管（ノーマルベンド）です。一方の端の外側にねじがあり、胴に止めねじと端子がある筒は、ねじなしボックスコネクタで、管をボックスにつなぎます。

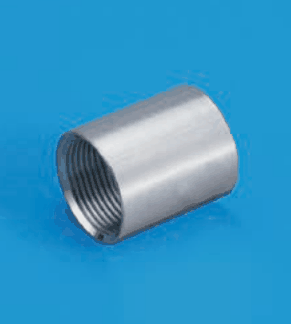

残るのは、内側にねじが切られた短い金属の筒で、ねじを切った管どうしをつなぐねじ付きのカップリングです。ねじなし電線管は止めねじで固定する専用のカップリングを使うので、内ねじのカップリングは使われません。
覚え方は、ねじなし管の部品は止めねじ式、内ねじのものは使わない、です。
ほかの選択肢の解説

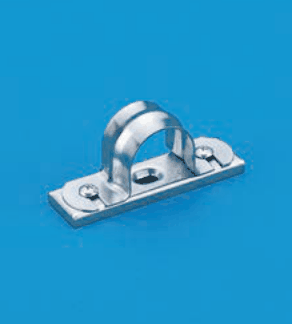

- イ金属の帯を半円形に曲げ，両側の平らな部分に穴のある金具：金属の帯を半円形に曲げた金具はサドルで、管を壁や天井に留めるのに使います。ねじなし電線管の配線でも管を支える必要があり、一般に使われる材料です。

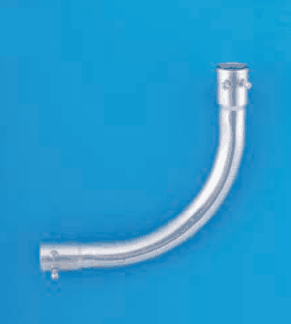

- ハ90度に曲がった銀色の金属管で，両端の太い部分に止めねじがある：両端に止めねじを持つ、90度に曲がった管の部品は、ねじなし電線管用のノーマルベンドです。配線の向きを変える箇所で使うため、使われる材料です。

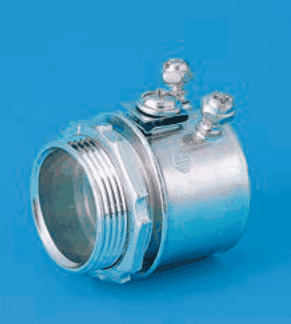

- ニ銀色の金属製の筒形の部品で，一方の端の外側にねじが切られ，胴に止めねじ2本と端子がある：片側の外側にねじがあり、胴の止めねじと端子を備えた筒は、ねじなしボックスコネクタです。管をボックスへつなぐ部品で、この工事に使う材料です。
出典：令和7年度上期第二種電気工事士学科試験 問46（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
