令和4年度上期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問46

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

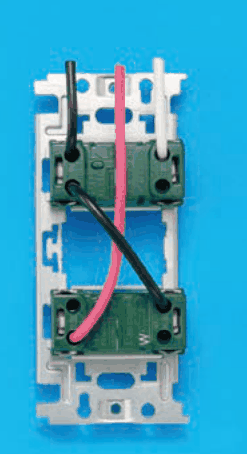

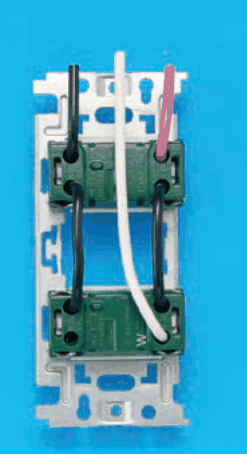

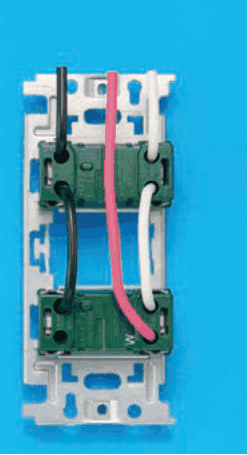

⑯で示す部分の配線を器具の裏面から見たものである。正しいものは。ただし，電線の色別は，白色は電源からの接地側電線，黒色は電源からの非接地側電線，赤色は負荷に結線する電線とする。

鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図。右上に（赤字部分を追加訂正 R04.5.31）の注記がある。上は2階平面図で，事務室と階段があり，配線は実線である。蛍光灯形の照明器具（傍記イ4個・ロ4個），傍記2のコンセント3個，RCの室内機（I）2個と室外機（O）2個（室外機は接地），四角の中に丸とSの図記号2個（⑲は左のもの），CV 5.5－3Cの配線とその分岐の四角いボックス（⑪），中央の斜線の入った円のボックス（⑫），階段の近くの黒丸3個の点滅器（傍記イロハと3，⑬），黒丸の点滅器と⑫のボックスの間の配線（①），黒丸の点滅器から階段の立上り・引下げの記号への配線（⑭），電灯分電盤L－2とⓒ・ⓓの回路，ひし形のⓐと四角のbへの配線がある。中央は1階平面図で，工場・洗面所・階段と屋外の倉庫・駐車場・公道があり，工場内の配線は短い線を並べた線（点線）である。洗面所にEETと2Eのコンセント（接地あり），階段に照明器具ハと黒丸の点滅器（傍記3 ハ），3.7kWのMの図記号（接地あり）と点線の四角の箱（⑨）とその間の配線（⑧），四角のdとcの回路，SとEの付いた3P 30A 250Vのコンセント（⑩），0.75kWのMの図記号（接地あり，⑦はこの接地）・コンデンサの記号・Sの図記号・四角のa・その上の丸の中に黒丸の図記号に傍記B（④），10kWのHの図記号（接地あり）と動力分電盤P－2・四角のe，P－2からジョイントボックス（⑱）へのIV14×3（E31）の配線（⑰），そこからCV 14－3Cの配線，外壁に1φ3W 100/200Vの引込みとWhを経た電灯分電盤L－1，3φ3W 200Vの引込み点（⑤）とWhを経た動力分電盤P－1，ひし形のⓐと四角のb（赤字の追加訂正部分）への立上りの配線，ⓑの傍記2 EET LK WPのコンセント（接地あり），二重丸のⓑの傍記20A 250V E WPのコンセント（接地あり），工場の下側の壁の照明器具ⓐ2個，二重丸のⓐの位置の小さな四角と黒丸のA(6A)がある。屋外の配線は一点鎖線で，ⓑのコンセントから倉庫のB（②）まで電路の長さ12mの配線と，二重丸のⓐの位置から駐車場の二重丸の器具2個へのCV 5.5－2Cの配線と（FEP）の傍記のある縦の配線（③）がある。倉庫の配線は点線で，傍記IV1.6（E19）の照明器具2個，ジョイントボックス（⑮），Bとⓑ，黒丸の点滅器と下半分を塗った丸のコンセントを組み合わせた図記号（⑯）がある。下は電灯分電盤結線図L－1（1φ3W 100/200Vの引込みから屋外のWh，屋内のB 3P 150AF 125A，B 3P 50AF 50Aからひし形のⓐ L－2，B 3P 100AF 75Aから，E 200V 20Aと点線の箱（⑥）とTSを経て二重丸のⓐ，BE 200V 20Aから二重丸のⓑ，BE 100V 20Aからⓐ，BE 100V 20Aからⓑ），電灯分電盤結線図L－2（1φ3W 100/200Vのひし形のⓐ L－1からBE 3P 50AF 50A，B 100V 20Aからⓒ，B 100V 20Aからⓓ），動力分電盤結線図P－1（3φ3W 200Vの引込みから屋外のWh，屋内のB 3P 100AF 100A，BE 3P 15Aから四角のa，BE 3P 30Aから四角のb 2階，BE 3P 30Aから四角のc，BE 3P 50Aから四角のd，BE 3P 50Aから四角のe P－2）と，凡例（丸のⓐ〜ⓓは単相100V回路，二重丸のⓐ〜ⓑは単相200V回路，ひし形のⓐは単相3線式100／200V回路，四角のa〜eは三相200V回路，電灯分電盤と動力分電盤の記号）

〔配線図の前書き〕図は，鉄骨軽量コンクリート造一部２階建工場及び倉庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

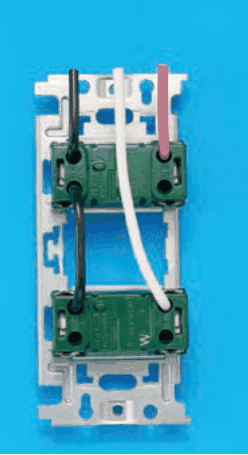

✓ これが正解ハ取付枠に緑色の器具が上下に2つ付いたものを裏から見た写真。各器具には左右に上下2つずつ電線の差込穴があり，下の器具の右側にWの字がある。上の器具の左上に黒，右上に赤の電線。上の器具の左下と下の器具の左上が黒の渡り線でつながる。白の電線は下の器具の右上に入る

解説

黒は点滅器からコンセントへ渡り、白はW側につなぎます。

⑯は、黒丸の点滅器と、半分を塗った丸のコンセントを組み合わせた器具で、その裏面の結線を問う設問です。電線の色は、白が接地側、黒が非接地側、赤が負荷（照明）に結線する線です。

結線の決まりは3つです。接地側の白は、コンセントの接地側の極（写真で下の器具の右側にWの字がある側）につなぎます。非接地側の黒は、点滅器に入れ、渡り線でコンセントの非接地側の極にもつなぎます。照明へ出ていく赤は、点滅器の出口につなぎます。

正しい結線の写真では、上の器具の左上に黒、右上に赤が入り、上の器具の左下から下の器具の左上へ黒の渡り線が1本あります。白は下の器具のW側の端子に入ります。黒の電源がW側と混ざらず、白がコンセントの接地側だけに入っているのが決め手です。

覚え方は、白はWの側、黒は点滅器からコンセントへ渡す、赤は点滅器の出口、です。

ほかの選択肢の解説

この科目を演習で解く この問題を記録に残す

出典：令和4年度上期第二種電気工事士筆記試験（午前） 問46（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
