令和7年度上期第二種電気工事士学科試験（電気技術者試験センター）問45

✓ これが正解イ

解説

ねじなし電線管にはねじ切り器を使わないので、これが使われません。

⑮は、配線図の地下1階の配線で傍記にE31とあり、Eはねじなし電線管、数字は管の太さを表します。ねじなし電線管は、管の端にねじを切らず、止めねじで部品と固定する金属管で、この配線は金属管工事です。

金属管工事で使う工具を、写真の形で分けます。パイプバイスは、管を挟んで固定する台で、切断や加工のときに使います。金切りのこは、金属管を切る工具です。パイプベンダは、先端の鉤形の部分に管を掛けて曲げる工具です。

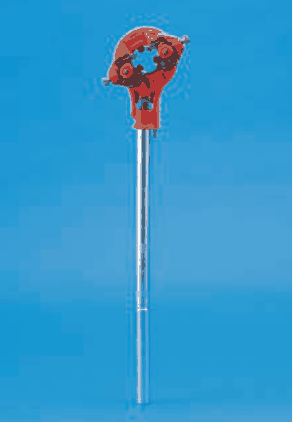

残るのは、赤い頭部に管を通す丸い穴と刃が付いた、長い柄の工具で、これは管の端にねじを切るねじ切り器です。ねじなし電線管はねじを切らないので、ねじ切り器は使われません。

覚え方は、ねじなしの管はねじ切り器がいらない、固定はバイス・切断は金切りのこ・曲げはパイプベンダ、です。

ほかの選択肢の解説

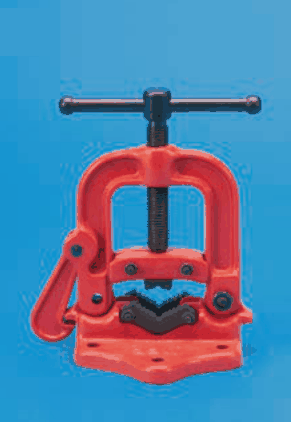

• ロ赤色の門形の枠の上にT字形のハンドルの付いたねじ棒があり，下部にV字形のあごと台がある工具：赤い門形の枠にT字のハンドルと、V字形のあごのある写真は、管を挟んで固定するパイプバイスです。金属管の切断や加工に使うので、一般的に使われる工具です。

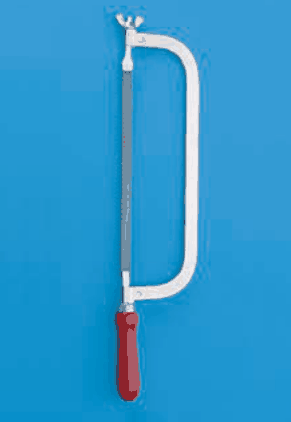

• ハ白い金属の弓形の枠に細い刃を張り，赤い握りの付いた工具：弓形の枠に細い刃を張った写真は金切りのこで、金属管を必要な長さに切るときに使います。ねじなし電線管でも切断は必要なので、使われる工具に当たります。

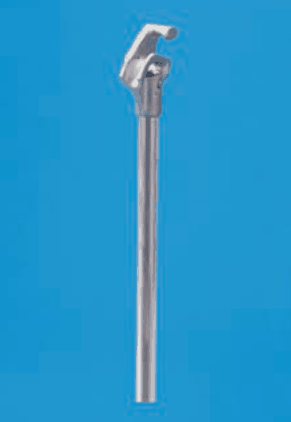

• ニ銀色の長い柄の先に，管を引っ掛ける鉤形の金属の頭部が付いた工具：長い柄の先に管を掛ける鉤形の頭部が付いた写真はパイプベンダで、金属管を曲げる工具です。ねじなし電線管でも曲げ加工は行うので、使われる工具に当たります。
