平成29年度上期第二種電気工事士筆記試験（電気技術者試験センター）問46

✓ これが正解イ

解説

傍記 E19 の管工事に、ねじ切り器は使われません。

⑯は、地下1階の短い線を並べた点線（露出配線）の部分で、傍記は E19 です。E はねじなし電線管を表し、19 は管の呼び方（太さ）です。ねじなし電線管は、管にねじを切らず、ねじなし用の附属品で接続する金属管です。

この配線の工事で、使われる工具を考えます。管は決まった長さに切るため、金切りのこを使います。切った管の端は、やすりで面取りします。管を曲げる箇所では、管を曲げる工具を使います。これらは、ねじなし電線管の工事でも出番があります。

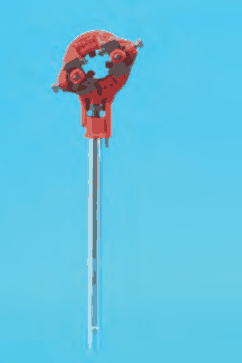

使われないのは、長い柄の先に赤い円形の頭部があり、頭部の中に刃が4つ並んだ工具です。これは、管にねじを切る手動のねじ切り器です。ねじなし電線管はねじを切らずに接続するため、ねじ切り器は工事で使われません。

覚え方は、ねじなしの管にねじ切り器はいらない、名前どおりに考えることです。

ほかの選択肢の解説

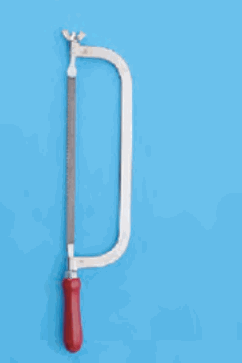

• ロ銀色の弓形の枠に細い刃を張り，赤い握りが付いた工具：銀色の弓形の枠に細い刃を張った金切りのこの写真です。金属管を決まった長さに切るために使うので、ねじなし電線管の工事でも使われます。使われないものを選ぶ問の答えにはなりません。

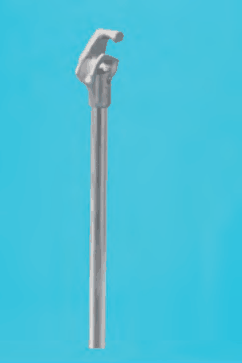

• ハ長い銀色の柄の先に，曲がったかぎ状の頭部がある工具：長い柄の先に曲がったかぎ状の頭部がある工具で、金属管を曲げる作業に使われるものとして出される写真です。管の曲げ加工は、ねじなし電線管でも行うので、使われない工具ではありません。

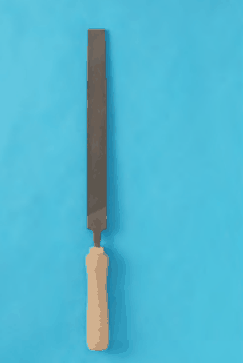

• ニ平たく細長い金属の棒の表面に細かい刻みがあり，木製の柄が付いた工具：平たい棒に細かい刻みがあり、木の柄が付いたやすりの写真です。管を切った後の端面を整える面取りに使います。ねじなし電線管でも切断後に行う作業なので、使われる工具です。
