令和5年度下期第二種電気工事士学科試験（午前）（電気技術者試験センター）問43

✓ これが正解イ

解説

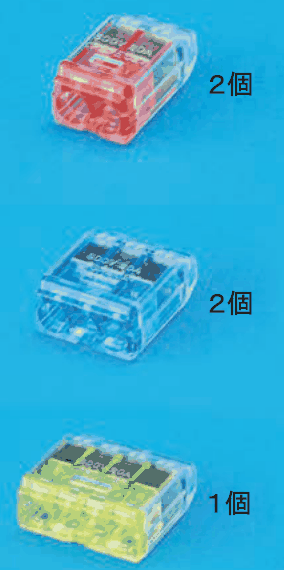

4口1個、3口2個、2口2個の組合せが正解です。

差込形コネクタは、差込口の数で2口・3口・4口の種類があり、同じ組の電線の本数に合わせて選びます。写真では、差込口が2つのもの、3つのもの、4つのものを見分けます。

⑬のボックスに入る電線は、全部で14本あります。これを組ごとに分けて数えます。白（接地側）の組は4本、黒（電源側）の組は3本、スイッチの戻り線の組は3本、2本、2本です。つまり、4本の組が1つ、3本の組が2つ、2本の組が2つに分かれます。

そのため、4口を1個、3口を2個、2口を2個使います。写真では、差込口が2つのものを2個、3つのものを2個、4つのものを1個とする組合せが当てはまります。覚え方は、組の本数と同じ口数のコネクタを選ぶことで、本数の多い組から数えると漏れません。

ほかの選択肢の解説

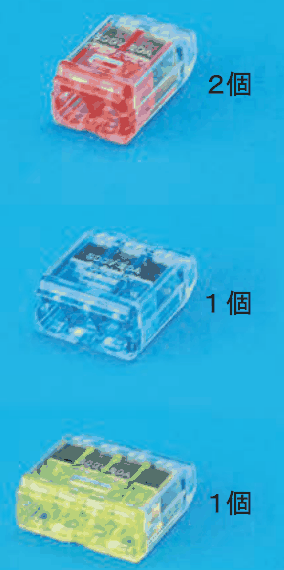

• ロ…２個 の字，中に差込口が3つある青色の透明な差込形コネクタと １個 の字，下に差込口が4つある黄色の透明な差込形コネクタと １個 の字：2口2個、3口1個、4口1個では、使える電線は11本分にとどまります。ボックスの14本をつなぐには3口が1個足りないため、すべての組を差込形コネクタでつなげません。

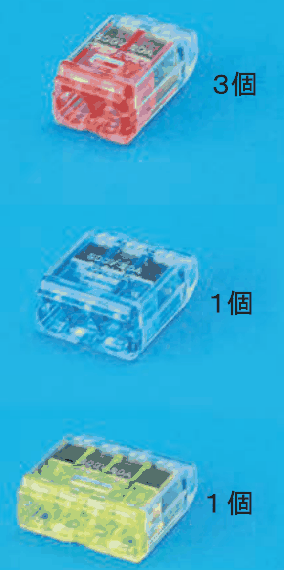

• ハ…３個 の字，中に差込口が3つある青色の透明な差込形コネクタと １個 の字，下に差込口が4つある黄色の透明な差込形コネクタと １個 の字：2口3個、3口1個、4口1個は13本分で、2口が1個多く、3口が1個足りません。3本の組が2つあるので、3口は2個必要で、最少個数の条件にも合いません。

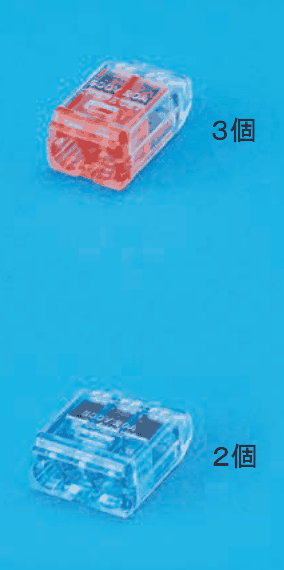

• ニ…３個 の字，下に差込口が3つある青色の透明な差込形コネクタと ２個 の字：2口3個と3口2個の組合せで、4口が1個もありません。白の組の4本をまとめて接続するコネクタがなく、この組合せではすべての電線をつなぐことができません。
