令和7年度下期第二種電気工事士学科試験（電気技術者試験センター）問43

✓ これが正解ハ

解説

⑬は20 A 250 V 接地極付コンセントで、L字形の差込口です。

⑬は2階寝室にあるコンセントで、図記号に20A 250V とEの傍記が付いています。つまり、定格が20 A・250 V で、接地極付のコンセントです。ルームエアコン用の200 V 回路に使うもので、100 V 用と間違えて差し込まないよう、差込口の形が違います。

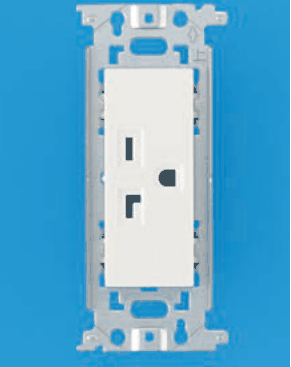

写真の見分けどころは、差込口の形です。縦長の穴が1つ、L字形の穴が1つ、そして接地極用の半円形の穴が1つあるものが、20 A 250 V 接地極付です。

肢を中身で比べます。縦長の穴が2つと半円形の穴のものは、100 V 用の接地極付です。T字形を横にした穴と縦長の穴のものは、同じ20 A でも100 V 用の形です。差込口が4つで黒い丸形のものは、3本の線と接地極をつなぐ別の種類です。

覚え方は、250 V 用はL字形、100 V の20 A 用はT字形、です。

ほかの選択肢の解説

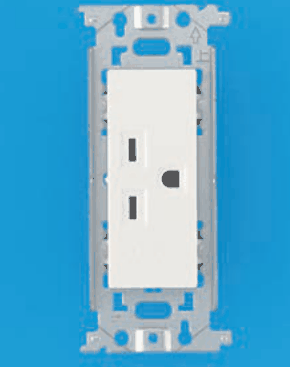

• イ…縦長の差込口2つと半円形の差込口1つがある：縦長の差込口が2つと半円形の穴のコンセントは、100 V 用の接地極付です。⑬は20A 250V の表示なので、250 V 用に特有のL字形の穴を持つものでなければなりません。

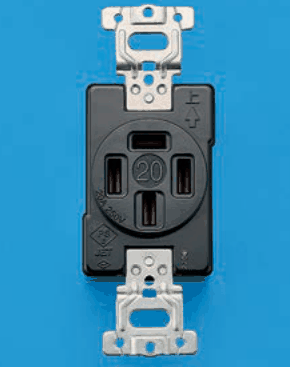

• ロカラー写真。上下に金属の取付金具が付いた黒い丸形の器具で，差込口4つと中央に20の表示，20A 250Vの刻印がある：差込口が4つある黒い丸形で中央に20と刻まれた器具は、3本の線と接地極をつなぐ別種類のコンセントです。⑬は2本の線と接地極をつなぐ単相200 V 用なので、これは合いません。

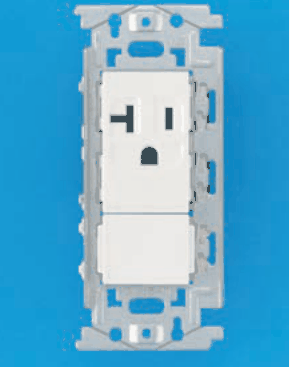

• ニ…T字形を横にした形の差込口1つと縦長の差込口1つと半円形の差込口1つがあり，下に白い板が付いている：T字形を横にした穴と縦長の穴を持つ器具で、同じ20 A でも100 V 用の接地極付の形です。⑬の20A 250V には当たらず、250 V 用の穴の形であるL字形でもありません。
