令和5年度下期第二種電気工事士学科試験（午前）（電気技術者試験センター）問44
配線図
配線図に関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
⑭で示す図記号の器具は。
〔配線図の前書き〕図は，木造２階建住宅及び車庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。
【注意】
- １．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- ２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
- ３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
- ４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
- ５．分電盤の外箱は合成樹脂製である。
- ６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
- ７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解イ
解説
丸に水平線の記号は、つり下げ形のペンダントです。
配線図の照明器具の図記号は、形で見分けます。⑭は、丸の中に水平な線が1本入り、上から配線がつながる記号で、天井からつり下げる照明器具のペンダントを表します。リビングの中央に、つり下げて取り付ける照明です。

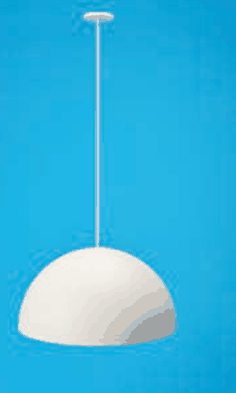

写真の4つを比べます。天井の小さな円板から細い棒で白い半球形のかさをつり下げた器具が、ペンダントです。
他の写真は、金色の枠に花形のかさが5つ付いたシャンデリア、天井に取り付ける円形の引掛シーリング、天井に直接取り付ける円盤形の照明（シーリングライト）です。図には、CL と書かれた丸の記号が別にあり、それがシーリングライトを表します。覚え方は、棒やコードでぶら下がるのがペンダント、です。天井に近い所に付くものとは、器具の高さと取付け方で見分けます。
ほかの選択肢の解説

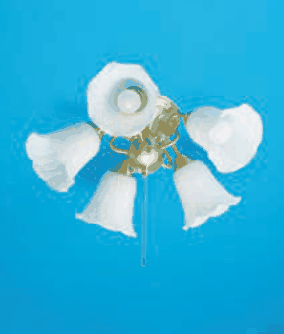

- ロ金色の枠に白いガラスの花形のかさが5つ付き，引きひもが下がっている器具：金色の枠に花形のかさが5つ付き、ひもで入り切りするのは、複数の灯りを持つシャンデリアです。丸に水平線の1灯のペンダントとは形も灯りの数も違い、⑭の記号と合いません。

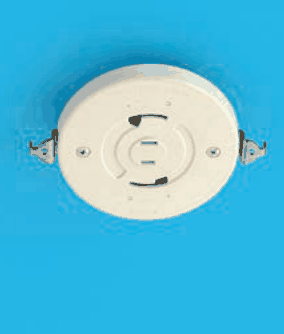

- ハ白い円形の器具で，中央に円弧状の溝が向かい合う差込口があり，両側に金具が付いている：円形で中央に差込口がある白い器具は、天井に付けて照明器具を取り付ける引掛シーリングです。器具をぶら下げる側の部品で、ペンダントそのものではなく、⑭の記号とは別物です。

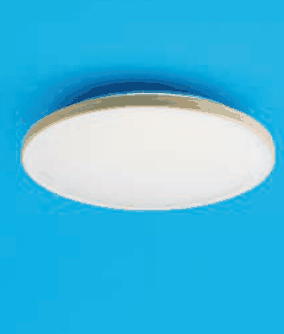

- ニ白い円盤形の薄い器具で，縁は金色：白い円盤形で縁が金色の薄い器具は、天井に直接取り付けるシーリングライトです。図では CL と書いた丸の記号で表されるので、丸に水平線のペンダントの記号とは区別できます。
出典：令和5年度下期第二種電気工事士学科試験（午前） 問44（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
