令和3年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問43

✓ これが正解ロ

解説

20 A 250 V 接地極付は、L字形と縦の刃受けに半円の穴の形です。

配線図のコンセントの問です。⑬は2階の右下にある、ルームエアコン用のコンセントの記号で、傍記は 20A 250V と E です。20A 250V は定格、E は接地極付を表します。写真では、接地極付のコンセントなら、2つの刃受けの横に半円形の接地用の穴があります。

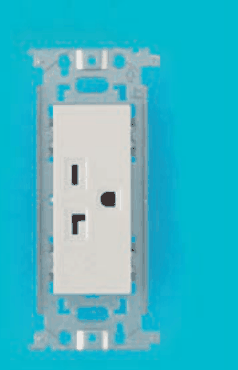

20 A、250 V の定格の器具は、刃受けの一方が L字形で、もう一方が縦の形です。写真のうち、縦の刃受けと L字形の刃受けと半円形の穴がある白色の器具が、図記号に合います。

縦の刃受けが2つ並ぶものは、定格電圧の低い通常のコンセントの形です。下部に金属の端子が付いたものは、接地端子付のコンセントで、傍記には ET を使います。⑬の傍記は E だけなので、接地端子は必要としません。丸い黒色で刃受けが4つあるものは、刃受けの数から別の種類です。

20 A 250 V は L字形の刃受けが目印と覚えてください。

ほかの選択肢の解説

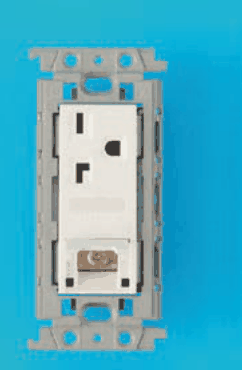

• イ…上部に縦の刃受けとL字形の刃受けと半円形の穴があり，下部に金属の端子が見える部分がある：縦の刃受けと L字形の刃受け、半円の穴は図記号に合いますが、下部に接地用の金属端子が付いた形です。接地端子付の傍記は ET で、⑬は E だけなので、この器具は当たりません。

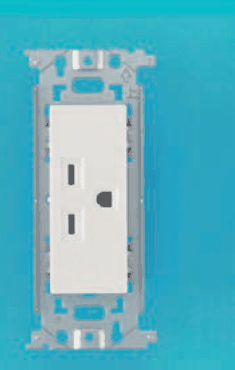

• ハ…縦の刃受け2つと半円形の穴がある：縦の刃受けが2つ並んだ形で、20 A 250 V の器具に特有の L字形の刃受けがありません。定格電圧が低い通常の接地極付コンセントの形で、⑬の20 A 250 V の表示とは合いません。

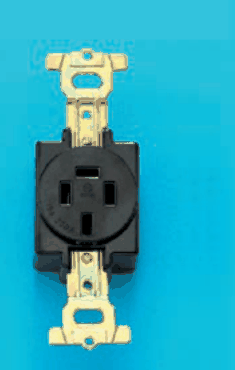

• ニ黒色の丸い器具の上下に金色の金具が付いたもの。刃受けが4つある：丸い黒色の本体に刃受けが4つ並ぶ別種の器具です。⑬の図記号は20A 250V の接地極付で、L字形と縦の刃受けに半円の穴をもつ形のコンセントを表すため、この丸形の器具は当てはまりません。
