令和5年度上期第二種電気工事士学科試験（午後）（電気技術者試験センター）問43
配線図
コンセントに関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
⑬で示す図記号の器具は。
〔配線図の前書き〕図は，木造３階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。
【注意】
- １．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- ２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
- ３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
- ４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
- ５．図においては，必要なジョイントボックスがすべて示されているとは限らないが，ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
- ６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解ロ
解説

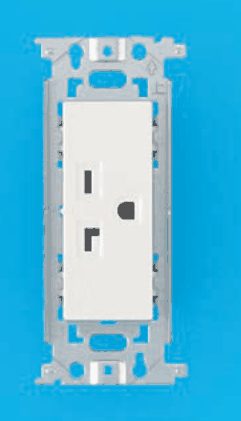

⑬は20A 250V・接地極付の、接地端子のないコンセントです。
配線図のコンセントの図記号と傍記から、実物の器具を選ぶ問題です。⑬は、2階のベランダ側にある、コンセントの記号で、傍記に20A 250Vと、Eの字が付いています。
Eは、接地極付を表します。20A 250Vは定格を表し、差込口の形が一般的なものとは異なります。20A 250Vの接地極付コンセントは、縦長の穴と、それに直角に向いたL字形の穴、接地極用のかまぼこ形の穴を持ちます。接地端子を表すETの傍記は付いていないので、器具の下部に金属のねじ端子が付くものは当てはまりません。
そこで、縦長の穴とL字形の穴、かまぼこ形の穴を持つ、接地端子のない白色の器具を選びます。
覚え方は、傍記の20A 250Vで穴の形、Eで接地極、ETなしでねじ端子なし、と読むことです。
ほかの選択肢の解説

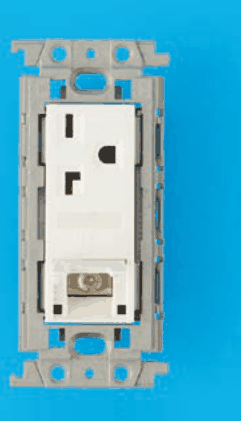

- イ…上部に縦長の穴とかまぼこ形の穴，その下にL字形の穴があり，下部に金属のねじ端子の付いた四角い部分がある：縦長の穴とL字形の穴を持つ点で形は近いのですが、下部に接地端子（ねじ端子）が付いています。⑬の傍記にはETがなく、接地端子付ではありません。

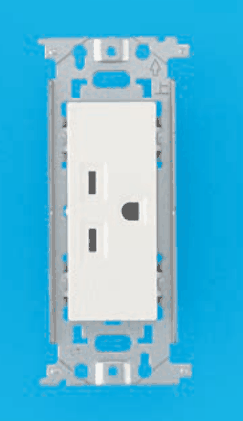

- ハ…左に縦長の穴が上下に2つ，右にかまぼこ形の穴がある：縦長の穴が上下に2つ並ぶ形で、20A 250V用のL字形の穴を持っていません。これは15A 250Vの接地極付コンセントの形で、⑬の傍記の20Aとは合いません。

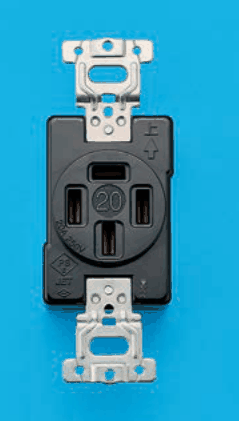

- ニ上下に金属の取付金具が付いた黒色の器具。円形の面の中央に20の字があり，その上に横長の穴，左右と下に縦長の穴の計4つの穴がある。20A 250Vの小さな字とPSE・JETの表示がある：黒い円形の器具で、穴が4つあり、差込口の形がまったく異なります。単相用の接地極付コンセントとは別の種類で、⑬の記号の器具ではありません。
出典：令和5年度上期第二種電気工事士学科試験（午後） 問43（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
