平成24年度下期第二種電気工事士筆記試験（電気技術者試験センター）問43

✓ これが正解ニ

解説

相順を調べるのは、R・S・Tの端子がある検相器です。

⑬は、制御盤P-1の結線図で、◇bの三相200V回路へ出る3P 30Aの配線です。三相の回路では、3本の電線が順に電圧のピークを迎える順番を相順（相回転）といい、これが違うと電動機が逆に回ります。この問は、相順を調べる測定器を写真から選ぶ知識問題です。

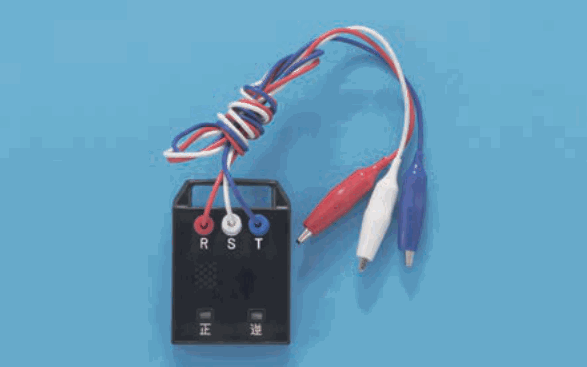

相順を調べるのは検相器で、写真ではR・S・Tの文字と赤・白・青の3つの端子があり、下部の小窓に正と逆の字があります。3本のわにぐちクリップを三相の3線につなぎ、正と逆のどちらが表示されるかで相順を確かめます。

他の測定器と比べます。切替えつまみにDCV、ACV、Ωなどの字がある黒い箱形の器具は、電圧や抵抗を測る回路計です。開閉する輪の形のクランプ部を持つ器具は、電線を挟んで電流を測るクランプ形の測定器です。EARTH TESTERの字があり、緑・黄・赤の線と金属の棒が付いた器具は、接地抵抗計です。

相順は、R・S・Tと正逆の窓がある検相器、と覚えます。

ほかの選択肢の解説

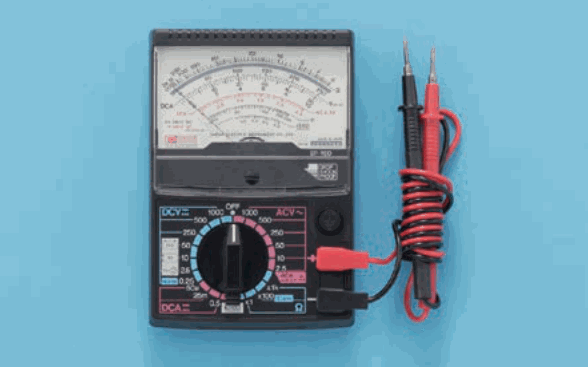

• イ…多数の目盛りのある目盛り板、中央に回転式の切替えつまみ（DCV、ACV、DCA、Ω などの字）があり、右の端子から赤と黒の線（先端は細い棒）が出ている：切替えつまみにDCVやACV、Ωなどの字があり、赤と黒の線の先に細い棒が付いた器具です。電圧や抵抗を測る回路計の形で、3本の線の順番は調べられません。

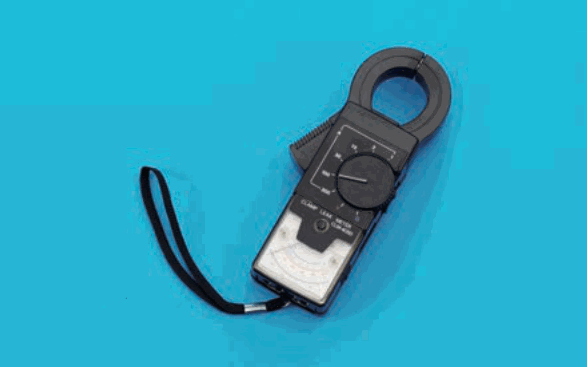

• ロ黒い測定器で、上部に開閉する輪の形のクランプ部、本体に回転式の切替えつまみと目盛り板があり、ひもが付いている：開閉する輪の形のクランプ部を持つ黒い測定器です。電線を挟んで電流などを測る形で、三相3線の相順を表示する窓や3つの端子は見当たりません。

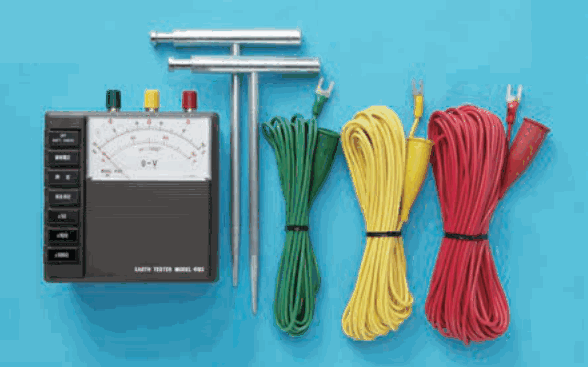

• ハ…緑・黄・赤の3つの端子、目盛り板、左に縦に並んだボタン、下部に EARTH TESTER MODEL の字があり、右にT字形の金属の棒2本と、緑・黄・赤の巻いた線がある：EARTH TESTERの字があり、緑・黄・赤の巻いた線と、T字形の金属の棒が付いた器具です。接地抵抗を測る接地抵抗計の形で、相順を調べる用途ではありません。
