令和5年度下期第二種電気工事士学科試験（午前）（電気技術者試験センター）問42

✓ これが正解ロ

解説

⑫は白・黒に戻り線が加わるので、3心のVVFを1本です。

ケーブルの選び方は、電線の本数と心線の色で見分けます。VVF（600Vビニル絶縁ビニルシースケーブル平形）は、2心なら白と黒、3心なら赤・白・黒の心線が出ています。

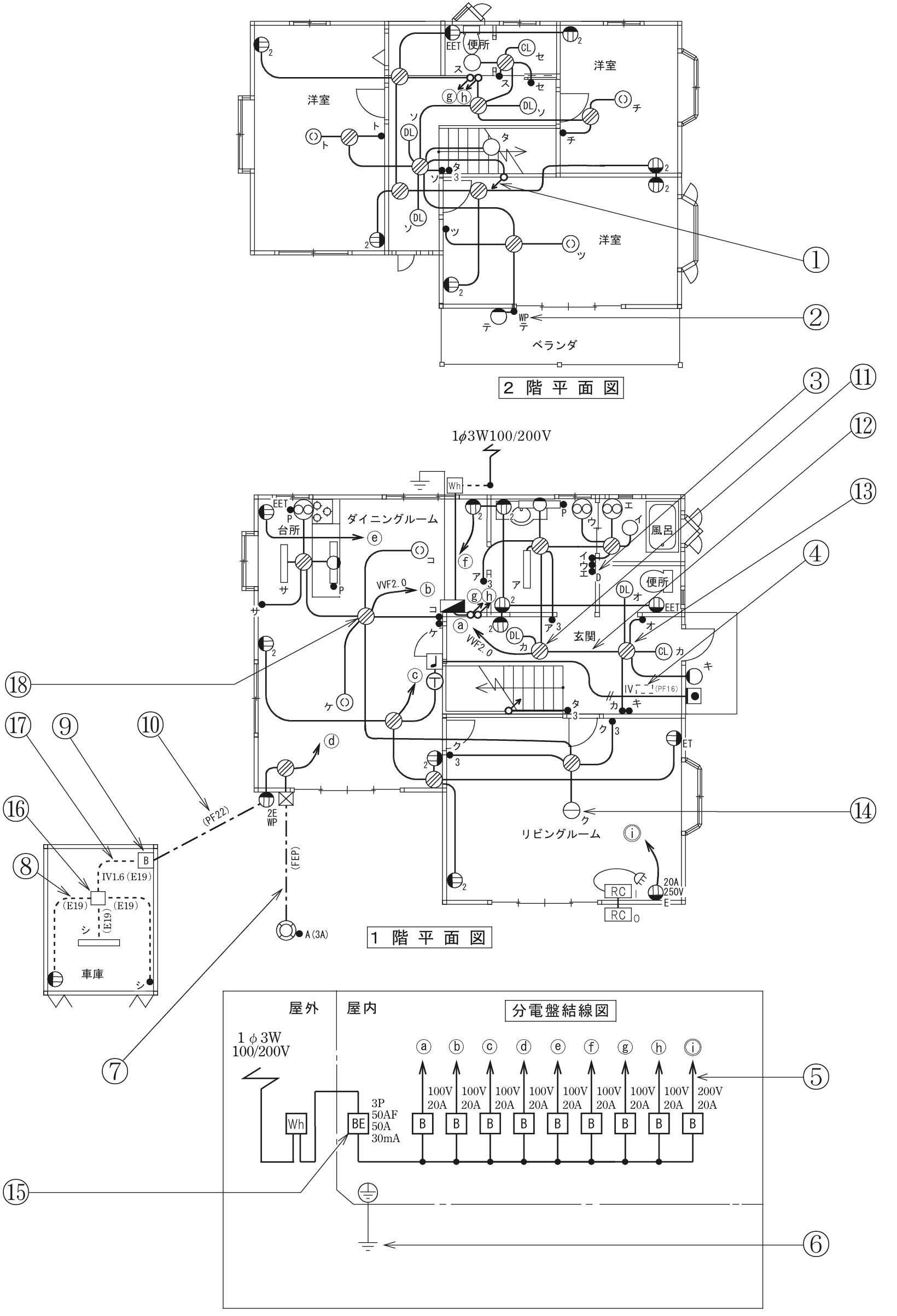

⑫は、玄関の2つのジョイントボックスの間の配線で、図では1本の線で描かれています。この区間には、接地側の白、電源側の黒に加えて、玄関の照明を入り切りするスイッチの戻り線の赤が必要です。電線は合計3本なので、3心のVVFを1本使います。

2心のケーブルを2本使えば、電線の数は足りますが、図の線は1本のケーブルを表しており、心線数は最少とする条件もあるので選べません。覚え方は、ボックス間のケーブルに白・黒と戻り線がそろうと3心、です。なお心線の色は、白が接地側、黒が電源側、赤がスイッチの戻り線という役割分担になります。

ほかの選択肢の解説

• イ…1本：2心1本の白と黒だけでは、電源側と接地側の2本しか通せません。スイッチの戻り線を通す線がないため、照明の入り切りができず、必要な心線数に足りません。
• ハ…2本：2心を2本使うと、通せる電線は4本に増えます。ただし図の線は1本のケーブルを表しており、必要なのは3本で足りるため、心線数を最少とする条件にも合いません。
• ニ…1本と，赤・白・黒の3本の心線が出たケーブル1本：2心と3心を1本ずつ使うと、5本分の電線になります。必要な3本を大きく上回り、図の1本の線にも合わず、心線数を最少とする条件に反します。
