令和8年度上期第二種電気工事士学科試験（電気技術者試験センター）問49

✓ これが正解イ

解説

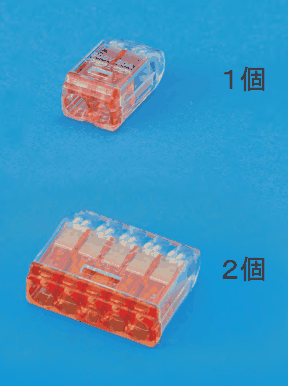

⑲は、2口を1個と5口を2個の差込形コネクタです。

差込形コネクタは、電線を差し込むだけで接続できる器具で、電線の本数に合わせて、2口や5口などの種類があります。差込口の数が、つなげる電線の本数です。1.6 mmのVVFケーブルでは、差込口に1本ずつ差し込みます。

⑲の洋室のボックスには、ケーブルが6本集まり、どれも2心なので、電線は6×2＝12本です。接続する組に分けると、電源側の黒線の束が5本、接地側の白線の束が5本、スイッチから戻る線が2本です（5＋5＋2＝12本、検算も同じ）。

5本の束には5口、2本の組には2口を使うので、5口が2個と2口が1個です。口数が足りないと電線を差し込めないため、最少の個数は3個となります。覚え方は、束の本数と同じ口数を選ぶ、です。

ほかの選択肢の解説

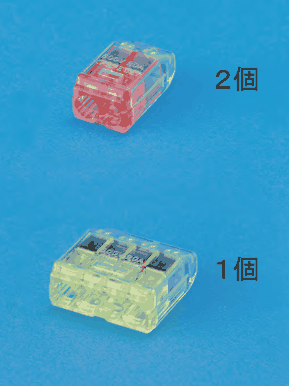

• ロ…２個 の字，下に差込口が4つある黄色の透明な差込形コネクタと １個 の字：2口2個と、黄色の4口1個では、差込口は合計8つです。この接続は電線が12本あり、5本の束も2つあるので、4口では5本の束を受け止められず、成り立ちません。

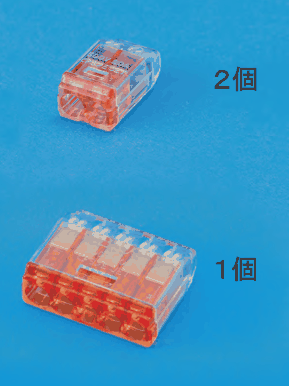

• ハ…２個 の字，下に差込口が5つある赤色の透明な差込形コネクタと １個 の字：2口2個と5口1個では、口が合計9つで、12本の電線に足りません。5本の束が2つあるのに5口が1個しかなく、もう一方の束を接続する器具が足りなくなります。
• ニ…１個 の字，下に差込口が4つある黄色の透明な差込形コネクタと ２個 の字：2口1個と、4口を2個では、口が合計10で、12本に足りません。5本の束も4口では差し込めないので、束の数と本数の両方が合わず、正しい組合せになりません。
