令和5年度上期第二種電気工事士学科試験（午後）（電気技術者試験センター）問47

配線図

差込形コネクタに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

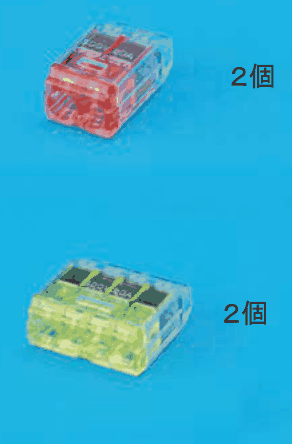

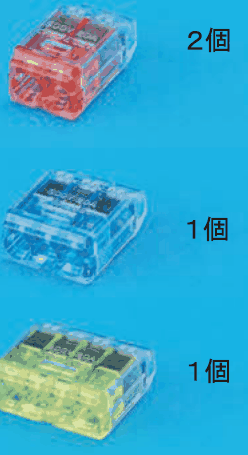

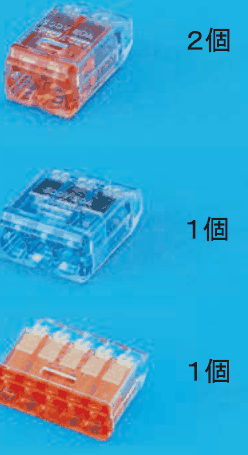

⑰で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6 とする。

木造3階建住宅の配線図。左側に上から3階平面図（屋上・洋室・階段，L-2からの配線，引出線①⑪），2階平面図（洋室3室・階段・ベランダ，1φ3W 100/200Vの引込み，電灯分電盤L-2，引出線②⑫⑬），1階平面図（玄関・浴室・便所・和室・台所・居間・階段，電灯分電盤L-1とWh，屋外の(FEP)の配線とA(3A)の記号，引出線③⑥⑦⑧⑨⑩⑭⑮⑰）があり，照明器具・コンセント・点滅器・ジョイントボックス・RCの記号などの図記号と配線，各器具の傍記（ア〜ネ・2・3・4・E・EET・WP・LK・LD・RAS・VVF2.0・20A 250Vなど）と回路番号がある。右側に凡例（ⓐ〜ⓚ印は単相100V回路，二重丸のⓐ〜ⓑ印は単相200V回路，電灯分電盤の記号），2階分電盤(L－2)結線図（1φ3W 100/200VのL-1からB 3P 50AF 40Aを経て，ⓖ〜ⓘは2P20Aの1φ100V回路，ルームエアコンの1φ200V回路の二重丸ⓑは2P20A，3階の1φ100V回路ⓙ・ⓚはそれぞれ2P20A），1階分電盤(L－1)結線図（屋外の1φ3W 100/200Vの引込みからWhを経て屋内のBE 75AF 60A 30mA（欠相保護付）（④），L-2へのB 50AF 50A，ⓐ〜ⓕは2P20Aの1φ100V回路，ルームエアコンの1φ200V回路の二重丸ⓐのB 2P20A（⑯），その回路の配線（⑤））がある

〔配線図の前書き〕図は，木造３階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

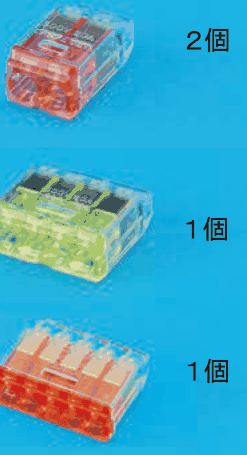

✓ これが正解ニ上から，差込口が2つある赤色の透明な差込形コネクタと ２個 の字，差込口が4つある黄緑色の透明な差込形コネクタと １個 の字，差込口が5つある橙色の透明な差込形コネクタと １個 の字

解説

⑰は白5本・黒4本・戻り2組で、2口2個と4口・5口各1個です。

ボックス内の電線の接続を、差込形コネクタ（電線を差し込むだけで接続する器具）の種類と最少個数で答える問題です。コネクタは差込口の数で種類が分かれ、一度につなぐ電線の本数に合った口数のものを選びます。

⑰は、1階の廊下側にあるジョイントボックスで、浴室側、玄関側、便所側、キの照明、和室のコの照明、キとコのスイッチの6方向の配線がつながっています。接地側（白）の電線は5本、電源側の非接地側（黒）は4本集まります。さらに、スイッチから照明へ向かう戻り線の接続が2か所あり、どちらも2本ずつです。5本は5口（橙）、4本は4口（黄緑）、2本の接続は2口（赤）を2個使い、合計4個です。

覚え方は、白の本数、黒の本数、スイッチの戻り線の組を数え、同じ口数のコネクタを選ぶことです。

ほかの選択肢の解説

この科目を演習で解く この問題を記録に残す

出典：令和5年度上期第二種電気工事士学科試験（午後） 問47（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
