令和8年度上期第二種電気工事士学科試験（電気技術者試験センター）問47

配線図

リングスリーブに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑰で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6 とする。また，写真に示すリングスリーブ中央の〇，小，中は刻印を表す。

〔配線図の前書き〕図は，鉄筋コンクリート造集合住宅の１戸部分の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

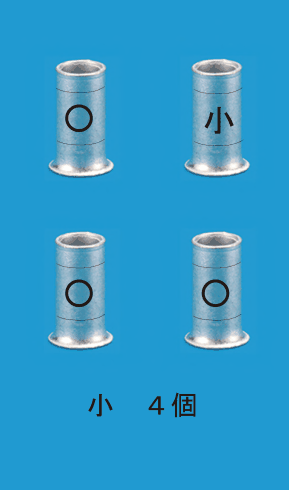

✓ これが正解ハ刻印 ○ のあるリングスリーブ3個と刻印小のあるリングスリーブ1個，小４個の字

解説

⑰は、小スリーブ4個で、刻印は○が3個、小が1個です。

リングスリーブは、電線を差し込んでつぶして接続する金属の筒で、1.6 mmの電線では、2本なら小スリーブの刻印○、3〜4本なら小スリーブの刻印小、5〜6本なら中スリーブの刻印中で圧着します。刻印は、つぶした後に、その大きさの工具で圧着したことを示す印です。

⑰の廊下のボックスには、ケーブルが4本集まります。電線は、2心のケーブル3本と3心のケーブル1本の計9本です。接続する組に分けると、2本ずつの組が3つと、3本の組が1つになります（2×3＋3＝9本、検算も同じ）。

2本の組は小スリーブの刻印○、3本の組は小スリーブの刻印小で圧着するので、小スリーブ4個、刻印は○が3個、小が1個です。5本以上の束がないので、中スリーブは使いません。覚え方は、2本は○、3〜4本は小、です。

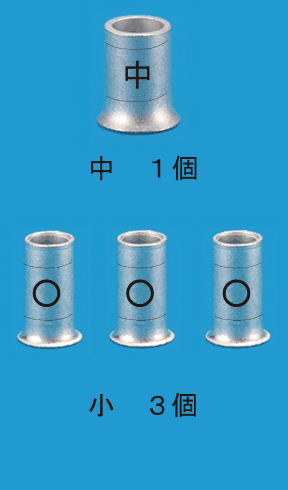

イ上に刻印中のあるリングスリーブ1個と中１個の字，下に刻印 ○ のあるリングスリーブ3個と小３個の字：中スリーブ1個と小スリーブ3個を使う組合せです。このボックスには5本以上の束がなく、中スリーブを使う接続がないため、中の刻印が出ることはありません。

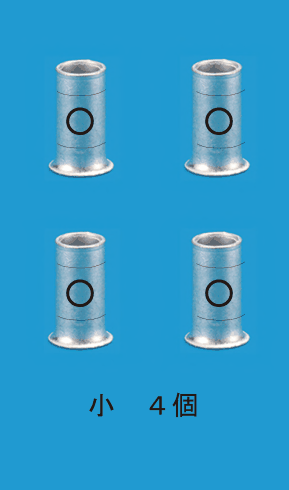

ロ…4個と小４個の字：刻印がすべて○で小スリーブ4個にすると、4つとも2本の組になります。ところが、3本をまとめる組が1つあるので、その組は小の刻印で圧着する必要があり、合いません。

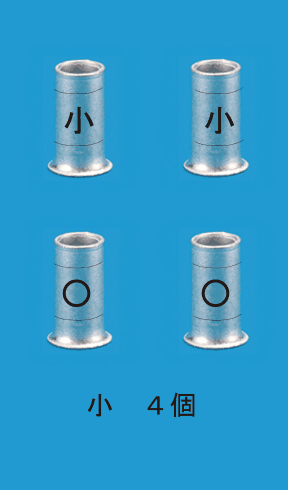

ニ刻印小のあるリングスリーブ2個と刻印 ○ のあるリングスリーブ2個，小４個の字：小の刻印を2個、○の刻印を2個にすると、3〜4本の組が2つあることになります。この図では3本の組が1つで、2本の組が3つなので、刻印の個数が合いません。

出典：令和8年度上期第二種電気工事士学科試験問47（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
