2019年度下期第二種電気工事士筆記試験（電気技術者試験センター）問47

配線図

リングスリーブに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑰で示すボックス内の接続をリングスリーブ小3 個を使用して圧着接続した場合の圧着接続後の刻印の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6 とする。また，写真に示すリングスリーブ中央の○，小は刻印を表す。

鉄筋コンクリート造集合住宅の1戸部分の配線図。上は平面図，下は分電盤結線図。平面図の配線はすべて実線で，洋室2室・和室・玄関・浴室・洗面所・便所・台所・リビング・ダイニング・ベランダがある。上の外から1φ3W 100/200Vの引込みが玄関の左上のWhの記号（①）を経て玄関の壁の黒く塗った三角形の分電盤の記号に至り，その右に波線の記号を経て接地の記号へ至る線がある。玄関の右上の壁に照明器具の記号（傍記イ）と四角の中に黒丸の記号があり，四角の中に黒丸の記号から細い線が浴室の右側を下ってリビングの右上の四角の中に音符の記号に至り，その右に丸の中にTの記号がある（②は浴室の右側のこの細い線）。玄関にDL（傍記ロ），玄関と浴室の間の壁に縦に並んだ黒丸の点滅器（傍記イ・Hロ・3ハ），廊下にDL（傍記ハ）2個（⑩は上のDLの記号）がある。洋室・洋室・和室にはそれぞれ丸の中に丸括弧の形の記号（傍記ル・ヌ・リ）と傍記2のコンセント2個と黒丸の点滅器（傍記ル・ヌ・リ）があり，それぞれの斜線の入った円のボックスに配線が集まる（⑲は上の洋室のボックスで回路ⓐの矢印が出る，⑱は中の洋室のボックス，⑰は和室のボックス）。廊下にも斜線の入った円のボックスが2個あり，上のものから回路ⓑの矢印が出る。浴室に壁付の照明器具（傍記ニ）と四角の中に丸2つの換気扇の記号（傍記ホ），浴室の右の壁に黒丸の点滅器2個（傍記ニ・ホ）があり，③はその右の傍記L。洗面所に斜線の入った円のボックス2個（左のものから回路ⓒの矢印），傍記EETのコンセント，傍記2のコンセントがあり，便所にDLと，④の傍記EET ELのコンセントがある。台所に四角いボックス（⑪，回路ⓓの矢印が出る），傍記2のコンセント，長方形の照明器具（傍記ヘ），黒丸の点滅器（傍記ヘ），流し台の左端に四角の中に丸2つの換気扇の記号（左上に黒丸），回路ⓔの傍記EETのコンセントがあり，⑫は⑪のボックスから下って流し台の長方形の照明器具に至る配線，⑬はその流し台の長方形の照明器具（右に黒丸と傍記P）。リビングとダイニングの間に四角いボックス（回路ⓕの矢印）があり，リビングにCHの照明器具（傍記チ），ダイニングに破線の四角（傍記ト，⑤），廊下からリビングへの入口に黒丸の点滅器2個（傍記ハ・ト，3），⑯はリビングの入口の黒丸に斜めの矢印の付いた点滅器の記号（傍記チ），傍記2のコンセント4個がある。ベランダ側の壁に⑦の傍記250V Eのコンセントがあり，そこから回路ⓖへ上る配線（⑧⑨），プラグの記号，壁の内側のRCの記号とその右の破線の小さな四角（⑥），壁の外のRCの記号，ベランダの傍記WPのコンセント，ベランダの右の照明器具と黒丸の点滅器がある。分電盤結線図は，1φ3W 100/200Vの引込みから屋外のWhを経て屋内のBEに至り（⑮はWhからBEへ入る配線，⑭はBEの記号），Bを経て100V 2P 20Aの回路ⓐ〜ⓕと200V 2P 20Aの回路ⓖに分かれる。負荷名称はⓐ洋室・和室照明・コンセント，ⓑ玄関・廊下・屋外照明，ⓒ浴室・洗面所・便所照明・コンセント・換気扇，ⓓ台所照明・コンセント・換気扇，ⓔ台所専用コンセント，ⓕリビング・ダイニング・屋外照明・コンセント，ⓖリビング・ダイニングルームエアコンコンセント。右下に接地の記号がある

〔配線図の前書き〕図は、鉄筋コンクリート造集合住宅の１戸部分の配線図である。この図に関する次の各問いには４通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にある点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

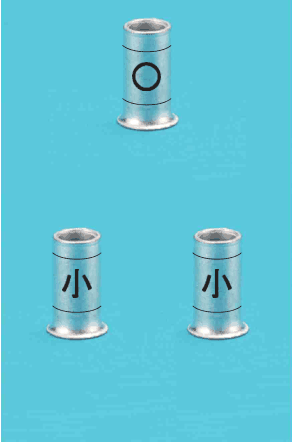

✓ これが正解イリングスリーブ3個。上の1個は中央に○，下の2個は中央に小の刻印

解説

4本つなぎは小の刻印、2本つなぎは丸の刻印で、丸1・小2です。

この問は、リングスリーブの刻印（圧着ペンチの刻みで圧着後に付く印）の読み方で判断します。小スリーブは、VVF1.6の2本つなぎなら丸の刻印、3〜4本つなぎなら小の刻印になります。

⑰のボックスに集まるケーブルは、上のボックス⑱から来る線、コンセント2か所、照明（傍記リ）、スイッチ（傍記リ）の5本です。白線は、⑱からの線・コンセント2本・照明の4本を1か所でつなぎます。黒線は、⑱からの線・コンセント2本・スイッチへ向かう線の4本を1か所でつなぎます。残る、照明の黒線とスイッチからの戻り線の2本は別につなぎます。

つまり、4本つなぎが2か所、2本つなぎが1か所で、小スリーブ3個になります。刻印は4本が小、2本が丸なので、丸が1個、小が2個です。覚え方は、2本は丸、3〜4本は小です。

ほかの選択肢の解説

ロ…小，下の2個は中央に○の刻印：上が小で下の2個が丸という並びは、4本つなぎが1か所、2本つなぎが2か所の場合の内訳です。この図の接続は4本が2か所、2本が1か所なので、個数の内訳が逆になっています。

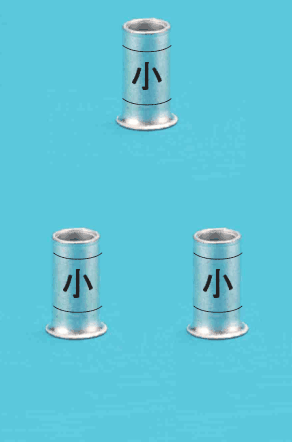

ハ…小の刻印：3個とも小の刻印にすると、2本つなぎの箇所にも小の刻印を付けたことになります。1.6mmの2本つなぎには丸の刻印が付くので、1個は丸になるはずです。

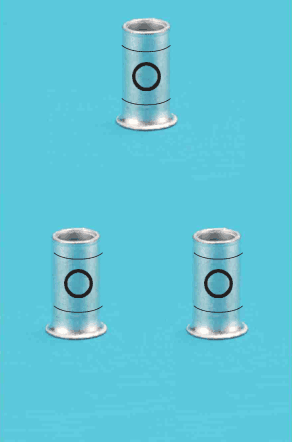

ニ…○の刻印：3個とも丸の刻印になるのは、すべてを2本つなぎにした場合です。4本をつなぐ箇所の刻印は小になるはずなので、この図の接続とは合いません。
