令和5年度上期第二種電気工事士学科試験（午後）（電気技術者試験センター）問46

配線図

漏電遮断器に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑯で示す図記号の機器は。

木造3階建住宅の配線図。左側に上から3階平面図（屋上・洋室・階段，L-2からの配線，引出線①⑪），2階平面図（洋室3室・階段・ベランダ，1φ3W 100/200Vの引込み，電灯分電盤L-2，引出線②⑫⑬），1階平面図（玄関・浴室・便所・和室・台所・居間・階段，電灯分電盤L-1とWh，屋外の(FEP)の配線とA(3A)の記号，引出線③⑥⑦⑧⑨⑩⑭⑮⑰）があり，照明器具・コンセント・点滅器・ジョイントボックス・RCの記号などの図記号と配線，各器具の傍記（ア〜ネ・2・3・4・E・EET・WP・LK・LD・RAS・VVF2.0・20A 250Vなど）と回路番号がある。右側に凡例（ⓐ〜ⓚ印は単相100V回路，二重丸のⓐ〜ⓑ印は単相200V回路，電灯分電盤の記号），2階分電盤(L－2)結線図（1φ3W 100/200VのL-1からB 3P 50AF 40Aを経て，ⓖ〜ⓘは2P20Aの1φ100V回路，ルームエアコンの1φ200V回路の二重丸ⓑは2P20A，3階の1φ100V回路ⓙ・ⓚはそれぞれ2P20A），1階分電盤(L－1)結線図（屋外の1φ3W 100/200Vの引込みからWhを経て屋内のBE 75AF 60A 30mA（欠相保護付）（④），L-2へのB 50AF 50A，ⓐ〜ⓕは2P20Aの1φ100V回路，ルームエアコンの1φ200V回路の二重丸ⓐのB 2P20A（⑯），その回路の配線（⑤））がある

〔配線図の前書き〕図は，木造３階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．図においては，必要なジョイントボックスがすべて示されているとは限らないが，ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

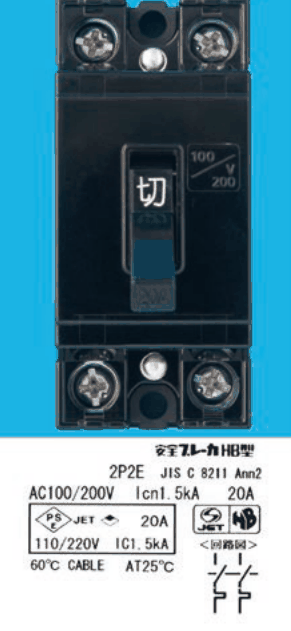

✓ これが正解ハ黒色の器具。上下に2つずつ端子ねじ，中央に切の字のハンドルと100/200Vの表示。下の銘板に安全ブレーカHB型，2P2E JIS C 8211 Ann2，AC100/200V Icn1.5kA 20A，PSEとJETの表示に 20A 110/220V IC1.5kA，60℃ CABLE AT25℃ の字と，回路図（2極とも引外し素子の記号）がある

解説

⑯は200V用のBなので、2P2E・100/200V表示の遮断器です。

配線図の遮断器の図記号から、実物の器具を選ぶ問題です。⑯は、1階分電盤（L-1）の結線図で、ルームエアコン用の回路（二重丸のⓐ、単相200V）に付く、Bの記号の2P 20Aを指しています。

Bは配線用遮断器で、漏電遮断器であればBEのようにEが付きます。2Pは2極で、200Vの回路は2本の電線がどちらも電圧線なので、2本とも遮断できる2極が必要です。過電流を検出する素子も2本分、つまり2素子（2P2E）のものを使います。100V用の2P1Eは、接地側の線に素子を持たない作りです。

そこで、安全ブレーカで、2P2E、100/200Vの表示がある写真を選びます。

覚え方は、Bは配線用、BEは漏電、200Vなら2素子、と読むことです。

ほかの選択肢の解説

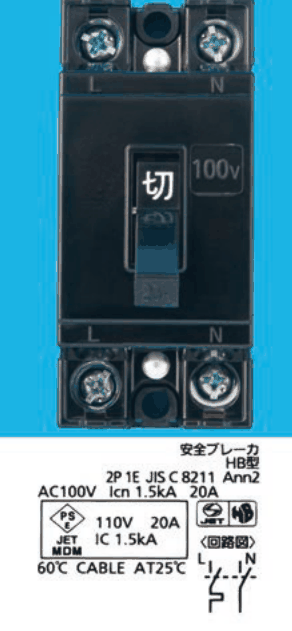

イ…とL・Nの字，中央に切の字のハンドルと100vの表示。下の銘板に安全ブレーカ HB型，2P 1E JIS C 8211 Ann2，AC100V Icn 1.5kA 20A，PSEとJETの表示に 110V 20A IC 1.5kA，60℃ CABLE AT25℃ の字と，回路図（L・Nの2極で，Lの極にだけ引外し素子の記号）がある：2P1Eで、AC100Vの表示がある安全ブレーカです。素子が1つしかなく、100V用の作りなので、2本とも電圧線となる200Vの回路には使えません。

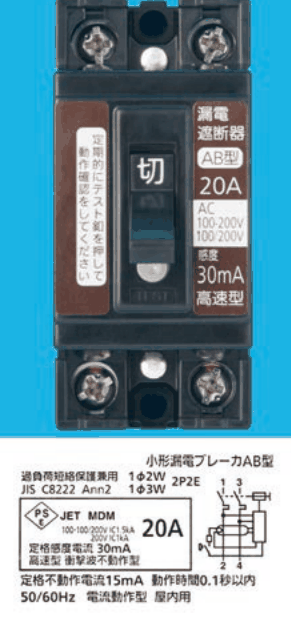

ロ…，中央に切の字のハンドルとその下に丸い白色のボタン，左の茶色の帯に定期的にテスト釦を押して動作確認をしてください，右の茶色の帯に漏電遮断器 AB型 20A AC 100-200V 100/200V 感度 30mA 高速型の字。下の銘板に小形漏電ブレーカAB型，過負荷短絡保護兼用 1φ2W 1φ3W 2P2E，JIS C8222 Ann2，JET MDM 20A，定格感度電流 30mA 高速型衝撃波不動作型，定格不動作電流15mA 動作時間0.1秒以内，50/60Hz 電流動作型屋内用の字と回路図がある：テストボタンのある漏電遮断器です。⑯の記号はBで、漏電遮断器を表すBEではないため、配線用遮断器の写真を選ぶべきで、この器具は当てはまりません。

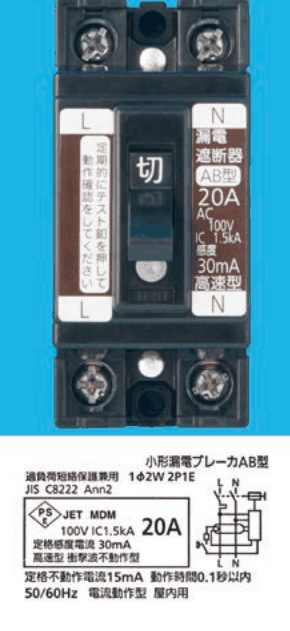

ニ…，中央に切の字のハンドルとその下に丸い白色のボタン，左の帯に L の字と定期的にテスト釦を押して動作確認をしてください，右の帯に N の字と漏電遮断器 AB型 20A AC100V IC 1.5kA 感度 30mA 高速型の字。下の銘板に小形漏電ブレーカAB型，過負荷短絡保護兼用 1φ2W 2P1E，JIS C8222 Ann2，JET MDM 100V IC1.5kA 20A，定格感度電流 30mA 高速型衝撃波不動作型，定格不動作電流15mA 動作時間0.1秒以内，50/60Hz 電流動作型屋内用の字と回路図がある：こちらも漏電遮断器で、2P1E、100V用の表示があります。⑯はBの配線用遮断器であり、200Vの回路に2素子を求められる点でも合いません。

この科目を演習で解くこの問題を記録に残す

出典：令和5年度上期第二種電気工事士学科試験（午後）問46（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
