令和5年度上期第二種電気工事士学科試験（午前）（電気技術者試験センター）問47

✓ これが正解イ

解説

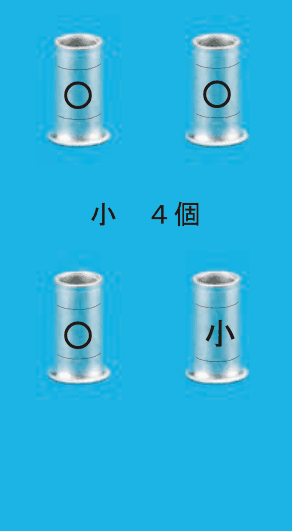

⑰は接続4か所で、白線4本の1か所だけ刻印小、小4個です。

この問は、リングスリーブで接続したときの、スリーブの大きさ、個数、かしめた後の刻印の知識で判断します。リングスリーブは、かしめた跡に刻印が残り、これで正しい圧着かを確かめます。電線が1.6mmだけの場合、2本の接続には小のスリーブを使い、刻印は○です。3本または4本の接続も小を使いますが、刻印は小です。5本から6本の接続には中のスリーブを使い、刻印は中です。

⑰は風呂のボックスで、電源側（洗面所のボックス）への線、壁付の照明エ、換気扇オ、そして入口の点滅器の位置への線がつながります。点滅器の位置にはエとオの点滅器のほか、オの確認表示灯（白丸の記号）があり、確認表示灯には接地側の白線も要ります。そのため接地側の白線は、電源側、照明エ、換気扇オ、確認表示灯の4本を1か所にまとめ、刻印は小になります。非接地側の黒線（電源側と点滅器への送り）、エの点滅器からの戻りと照明、オの点滅器からの戻りと換気扇は、どれも2本ずつで刻印は○です。つまり、小のスリーブが4個で、刻印は○が3個、小が1個です。

中のスリーブは、1.6mmを5本以上まとめる接続があるときのものなので、⑰には使いません。

覚え方は、1.6mmなら2本は○、3〜4本は小、5〜6本は中の刻印、確認表示灯があれば白線が1本増える、です。

ほかの選択肢の解説

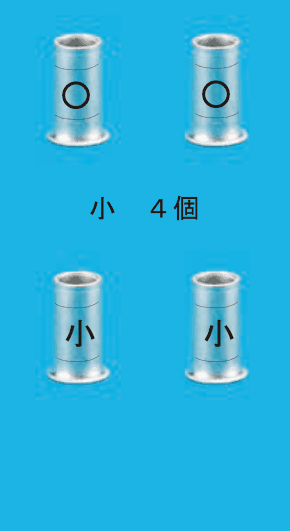

• ロ…小・小。小 ４個 の字：刻印が○2個と小2個では、3〜4本をまとめる接続が2か所必要です。⑰で3本以上になるのは確認表示灯の分まで集まる白線の1か所だけで、ほかは2本ずつなので、刻印の数が合いません。

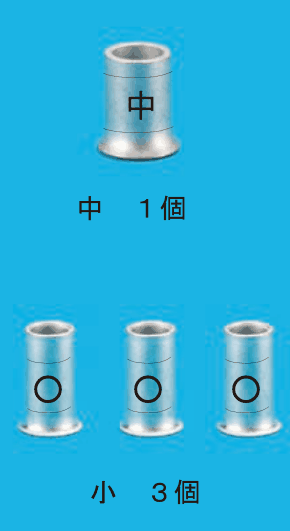

• ハ…〇の小さいリングスリーブ3個と 小 ３個 の字：中のスリーブ1個と、刻印○の小のスリーブ3個の組合せです。中は1.6mmを5本以上まとめるときに使いますが、⑰にはそのような接続がなく、適切ではありません。

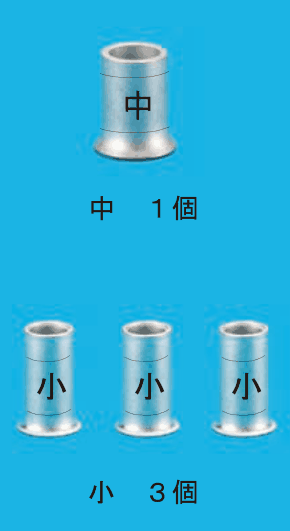

• ニ… 小 の小さいリングスリーブ3個と 小 ３個 の字：中のスリーブ1個と、刻印が小の小のスリーブ3個の組合せです。⑰には5本以上の接続がなく中は使わず、刻印が小になるのも1か所だけです。
