令和5年度上期第二種電気工事士学科試験（午前）（電気技術者試験センター）問48

✓ これが正解ニ

解説

接地端子の金色ねじが付く1口の型が、図のEETの傍記に合います。

この問は、配線図のコンセントの傍記を、器具の写真の特徴と結びつける知識で判断します。傍記のEは接地極（アース）付き、ETは接地端子付き、EETは接地極付で接地端子も付いている、数字の2は2口という意味です。図では、ⓕの回路にEET（1口）、洗面所に2EET（2口）があり、接地極と接地端子を備えたコンセントが使われています。

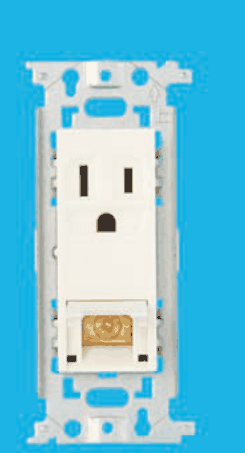

写真で見分けるときは、口数と、接地極の刃受（丸みのある三つ目の穴）のほかに、器具の下側に金色のねじの付いた接地端子があるかどうかを見ます。取付枠いっぱいの白い大形の器具で、刃受が1組と接地極、その下に金色のねじの端子部がある写真が、1口のEETに当たります。

残りの写真は、接地極付でも接地端子のない1口のもの（小形と大形）と、L字形の刃受を持つ20A用のものです。図の接地極付で接地端子のないものは2口の2Eと、20A250Vの専用のものだけなので、どれも図と一致しません。

覚え方は、EETは接地極に加えて接地端子もあるので写真では金色のねじが目印、傍記の数字で口数も確かめる、です。

ほかの選択肢の解説

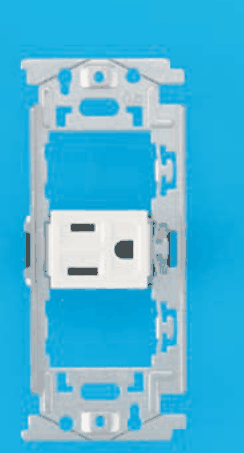

• イ取付枠の中央に付いた小さな白いコンセント。左に横長の刃受が上下に2つ，右にかまぼこ形の接地極の刃受がある：取付枠の中央に付いた小形の1口の器具で、接地極の刃受はありますが、金色のねじの接地端子がありません。図で接地極付だけのコンセントは2口の2Eなので、口数も合いません。

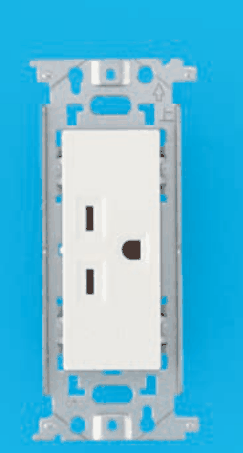

• ロ…コンセント。左に縦長の刃受が上下に2つ，右にかまぼこ形の接地極の刃受がある：取付枠いっぱいの白い1口の器具で、接地極の刃受はありますが接地端子がありません。刃受は2本とも同じまっすぐな形で20A用の形でもなく、図の2Eや20A250V Eとは一致しません。

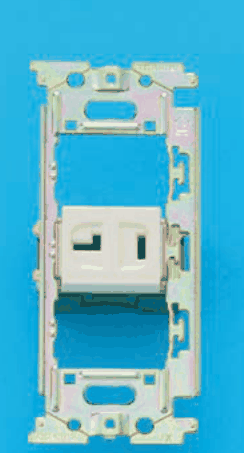

• ハ金色がかった取付枠の中央に付いたベージュ色のコンセント。左にL字形の刃受，右に縦長の刃受がある：刃受の一方がL字形になっている、15Aと20Aのプラグを差せる兼用の型で、接地極もありません。図には20Aの125V用を示す傍記がなく、この器具は使われていません。
