令和3年度上期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問49

✓ これが正解ニ

解説

接地端子だけ付いたコンセントは図に使われていません。

この問題は、配線図に出てくるコンセントの記号を拾い、使われていない種類を選ぶ問題です。図のコンセントには、傍記のない2口の2、接地極付のE、接地極付で抜け止め形のE LK、接地極付接地端子付のEET、20A 250V Eのコンセント、接地端子付で防雨形・抜け止め形のET WP LKがあります。

写真と照らします。ベランダのET WP LKは防雨形で、ふた付きの屋外用の器具の写真に当たります。2口で円弧状の穴を持つ写真は、抜け止め形の接地極付(E LK)で、脱衣室にあります。3つの穴の1口の写真は、接地極付のEで、台所などにあります。

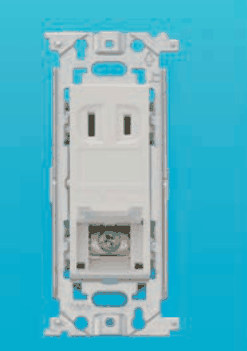

残る写真は、2極の差込口に、接地端子だけが付いたコンセントです。傍記ETだけのコンセントですが、図に出てくるETは防雨形・抜け止め形とセットのET WP LKだけで、ET単独のコンセントはありません。したがって、この写真が使われていないコンセントです。

覚え方は、写真の差込口の形と付属の端子を、図の傍記(E・ET・EET・WP・LK)と1つずつ照らす、です。

ほかの選択肢の解説

• イ灰色の箱形の器具で，透明な縁の付いたふたが上に開き，中に縦に並んだ刃受の穴のあるコンセントがある。下部に丸いつまみがある：ふた付きの防雨形の屋外用コンセントです。図のベランダにET WP LKの傍記のコンセントがあり、WPは防雨形を表すので、この写真の種類は使われています。

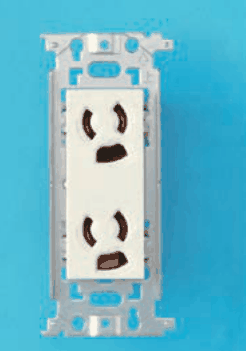

• ロ取付枠に付いた白いコンセントで，上下2口。各口は円弧状の刃受2つと，その下の横長の刃受からなる：円弧状の穴を持つ2口のコンセントは、抜け止め形で接地極付のE LKに当たります。図の脱衣室に2、E、LKの傍記のコンセントがあるので、使われています。

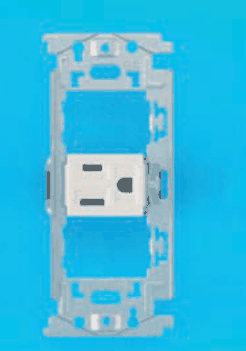

• ハ取付枠の中央に付いた白いコンセント1口で，左に横長の刃受2つが上下に並び，右に半円形の刃受がある：3つの穴で1口の接地極付コンセントは、傍記Eの種類です。図の台所に傍記Eのコンセントがあり、20A 250V Eとは別に、この種類も使われています。
