令和6年度下期第二種電気工事士学科試験（電気技術者試験センター）問44
配線図
配線図に関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
⑭で示す点滅器の取付け工事に使用されることのない材料は。
〔配線図の前書き〕図は，鉄骨軽量コンクリート造一部２階建工場及び倉庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。
【注意】
- １．屋内配線の工事は，特記のある場合を除き電灯回路は600 V ビニル絶縁ビニルシースケーブル平形(VVF)，動力回路は600 V 架橋ポリエチレン絶縁ビニルシースケーブル(CV)を用いたケーブル工事である。
- ２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
- ３．漏電遮断器は，定格感度電流30 mA，動作時間が0.1 秒以内のものを使用している。
- ４．選択肢（答え）の写真にあるコンセントは，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
- ５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
- ６．３路スイッチの記号「０」の端子には，電源側又は負荷側の電線を結線する。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解ニ
解説
管をつなぐ口のある露出用の金属箱は使いません。
⑭は、2階の階段そばに3個並ぶ点滅器です。屋内配線はVVFケーブルによるケーブル工事なので、壁の中などに隠して取り付ける形の点滅器になります。この取付けでは、ケーブルを引き込む金属の箱、箱の口をふさぐカバー、点滅器を固定する取付枠を組み合わせます。
写真で見分けます。底や側面に丸い打ち抜き穴が多数ある浅い正方形の金属箱は、ケーブルを引き込む四角のアウトレットボックスです。四隅に穴のある金属板の中央に縦長の開口がある部品は、箱の口にかぶせるカバーです。金色の縦長の枠で、周囲に多数の爪がある部品は、点滅器を固定する取付枠です。いずれも使います。

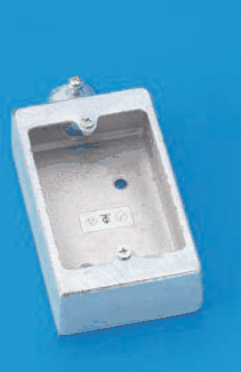

残る銀色の縦長の深い箱は、上端に管をつなぐ口が付き、露出して管と一緒に使う形の箱です。VVFケーブルで隠して取り付ける⑭には使いません。
覚え方は、ケーブル工事の点滅器は箱・カバー・取付枠、管の口付きの深い箱は露出配管用、です。
ほかの選択肢の解説

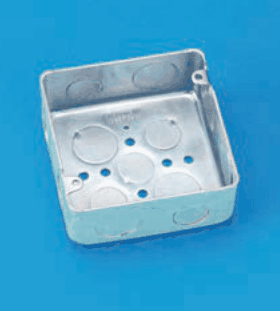

- イ金属製の正方形の浅い箱で，底と側面に丸い打ち抜き用の穴が多数ある：丸い打ち抜き穴が多数ある浅い正方形の金属箱は、四角のアウトレットボックスです。ケーブルを引き込み点滅器を収める箱として使われるので、使われないものではありません。

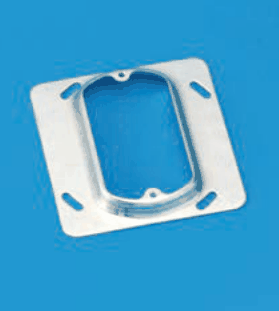

- ロ四隅に穴のある正方形の金属板の中央に，縦長の開口部を囲む立ち上がった枠がある：四隅に穴があり、中央に縦長の開口がある金属板は、箱にかぶせる器具取付け用のカバーです。点滅器の取付けで箱とともに使うので、使われることのない材料ではありません。

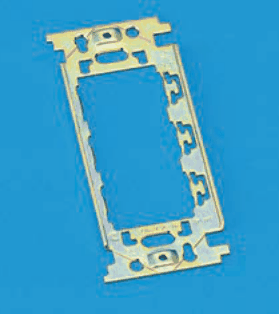

- ハ金色の金属製の縦長の枠で，中央に長方形の開口があり，周囲に多数の爪と穴がある：金色の縦長の枠で多数の爪がある部品は、点滅器など連用の器具を固定する取付枠です。点滅器の取付けに必ず使う部品なので、使われることのない材料ではありません。
出典：令和6年度下期第二種電気工事士学科試験 問44（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
