令和5年度上期第二種電気工事士学科試験（午前）（電気技術者試験センター）問45

✓ これが正解ハ

解説

黒は両器具の同じ側へ渡し、白は接地側の端子に入れる結線です。

この問は、点滅器とコンセントを一つの取付枠に付けたときの、電線の色別の結線の知識で判断します。⑮は、車庫の壁の点滅器とコンセントで、上下に二つの器具を付けたものを裏から見た写真が並びます。電線の色は、白が電源の接地側、黒が電源の非接地側、赤が負荷（照明）への線です。

コンセントには接地側の端子があり、Wの文字が付いています。点滅器は、非接地側の線の途中に入れて、負荷への線との間を入り切りします。したがって、点滅器には電源の黒と負荷の赤を入れ、コンセントの非接地側の端子へは、点滅器の黒の端子から黒い渡り線で結びます。白はコンセントのWの端子へ直接入れます。

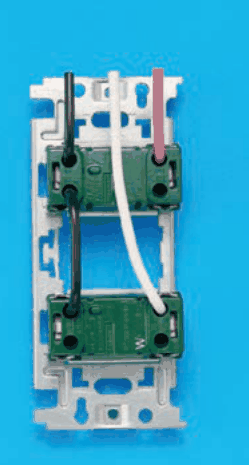

正解の写真は、上の器具に黒と赤、黒の渡り線が左同士、白が下の器具のWの端子に入っています。他の写真は、点滅器に白を入れていたり、赤や黒をWの端子に入れていたりして、短絡や常時通電の危険があります。

覚え方は、白はWへ、黒は点滅器と渡り線、赤は負荷、です。

ほかの選択肢の解説

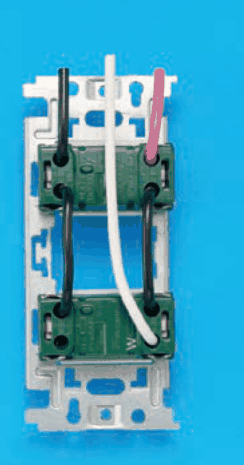

• イ…赤線が入る。黒の渡り線が上の器具の左と下の器具の左を結び，もう1本の黒の渡り線が上の器具の右と下の器具の右を結ぶ。白線は上から下の器具の右の端子へ入る：黒の渡り線が左右とも結ばれ、点滅器の赤の端子がコンセントのWの端子とつながっています。非接地側と接地側が直結し、スイッチを入れると短絡するので誤りです。

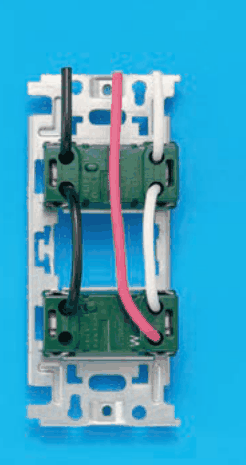

• ロ…白線が入る。黒の渡り線が上の器具の左と下の器具の左を結ぶ。赤線は上から下の器具の右の端子へ入り，白の渡り線が上の器具の右と下の器具の右を結ぶ：上の点滅器に黒と白が入り、白はさらに渡り線でコンセントのWの端子へつながっています。点滅器を入れると黒と白が直結して短絡し、赤の負荷の線もWの端子に入るので、照明も点きません。

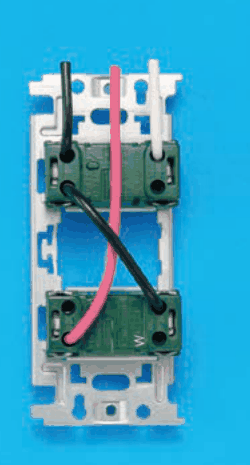

• ニ…白線が入る。黒の渡り線が上の器具の左から下の器具の右へ斜めに結ぶ。赤線は上から下の器具の左の端子へ入る：上の点滅器に黒と白が入っているので、入れると短絡します。さらに黒の渡り線がコンセントのWの端子へ斜めに入り、赤が反対の端子に入るので、コンセントの極性も負荷の線も誤りです。
