令和3年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問44

✓ これが正解ニ

解説

露出形の箱は、壁に埋め込む点滅器の取付けには使いません。

この問は、⑭の点滅器（スイッチ）を壁に取り付ける工事で、使われない材料を写真から見分ける問題です。⑭は、2階の壁にある「イ」・「ロ」・「ハ」の3個並びの点滅器です。2階の配線は実線、つまり天井隠ぺい配線（天井の内側に隠す配線）なので、スイッチは壁の中に埋め込んで取り付けます。

埋込みの場合の材料は、箱、塗代カバー、取付枠です。写真では、銀色の正方形で底と側面に丸い打抜き穴が多数ある物は埋込み用の角形の箱、銀色の正方形の板で中央に縦長の開口がある物は箱にかぶせて壁の仕上げ面をそろえる塗代カバー、金色の縦長の枠はスイッチを固定する取付枠です。これらは使われます。

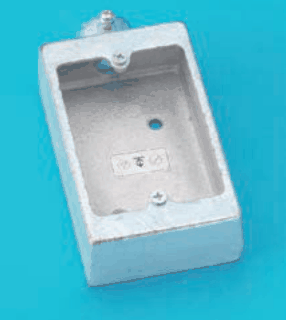

残る写真は、銀色の縦長の箱で、上端にねじの付いた突起があり、内部の底にも穴があります。壁の表面に出して取り付ける露出形の箱と見られ、壁に埋め込む点滅器の工事には使いません。

覚え方は、埋込みスイッチは箱、塗代カバー、取付枠で、露出形の箱は使わない、です。

ほかの選択肢の解説

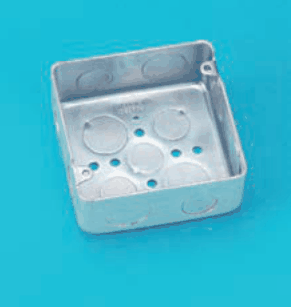

• イ…正方形の箱で，底と側面に丸い打抜き穴が多数ある：銀色の正方形の箱は、底と側面に丸い打抜き穴が多数ある角形の箱で、壁に埋め込んでスイッチを収める箱として使われます。使われることのない材料ではないので、答えではありません。

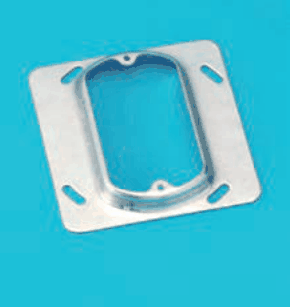

• ロ…正方形の板で，中央に縦長の開口とその周りの立ち上がった枠があり，四隅に長穴がある：銀色の板で中央に縦長の開口と立ち上がった枠があるものは、箱の前にかぶせて、壁の仕上げ面との段差を整える塗代カバーです。埋込みスイッチに使うので、答えにはなりません。

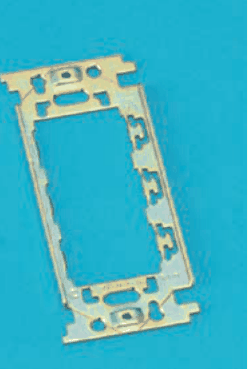

• ハカラー写真。金色の金属製の縦長の枠で，中央に長方形の開口があり，周囲に多数の爪と穴がある：金色の縦長の枠は、スイッチを固定する取付枠で、周囲の爪と穴で器具を留めます。埋込みの点滅器の取付けに使う材料なので、使われることのないものには当たりません。
