令和5年度下期第二種電気工事士学科試験（午後）（電気技術者試験センター）問44

✓ これが正解ニ

解説

単相200 V回路のリモコンリレーは、接点が2つの2極の器具です。

⑭は、電灯分電盤の結線図で、200 V の回路 ⓐ〜ⓔ の前に置かれた黒い三角形の記号で、傍記に 5 が付いています。この問は、この図記号の部分に使う機器を、写真から選ぶ問題です。

この記号は、リモコンリレーを表します。リモコンリレーは、リモコントランスから来る24 V 程度の弱い信号で、大きな電流の入り切りをする接点を動かす機器で、傍記の 5 は個数です。

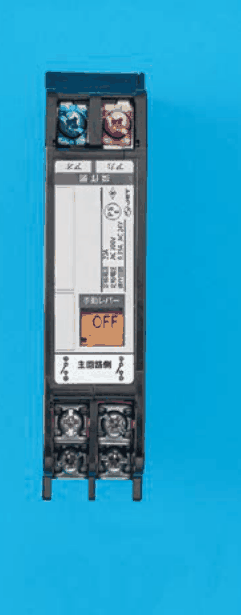

回路 ⓐ〜ⓔ は単相200 V で、2本の電圧線を同時に入り切りする必要があるため、接点を2つ持つ2極のものが使われます。写真のなかで、上に青と赤の端子ねじが2個あり、下の主回路側に端子ねじが上下2段・左右2列の4個、接点の記号が左右に2つ描かれた器具が、これに当たります。

黒い三角形はリモコンリレー、単相200 V は接点2つ、と結び付けて覚えます。

ほかの選択肢の解説

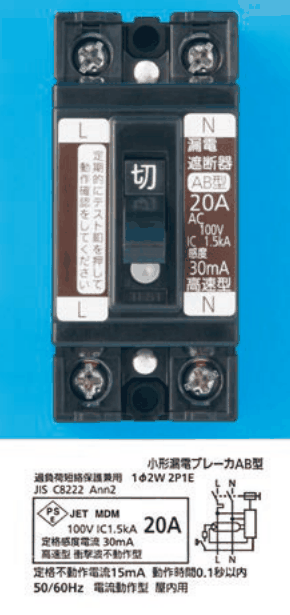

• イ黒色の2極の器具で，中央に 切 の字のハンドル，上下に端子ねじがあり，L・Nの字と 漏電遮断器 AB型 20A AC100V IC 1.5kA 感度30mA 高速型 の表示がある。下に 小形漏電ブレーカAB型 1φ2W 2P1E などの銘板の図がある：黒い2極の器具で、切の字のハンドルと感度30 mA の表示があるものは、漏電遮断器です。⑭はリモコンで入り切りするリレーの記号なので、遮断器とは器具が違います。

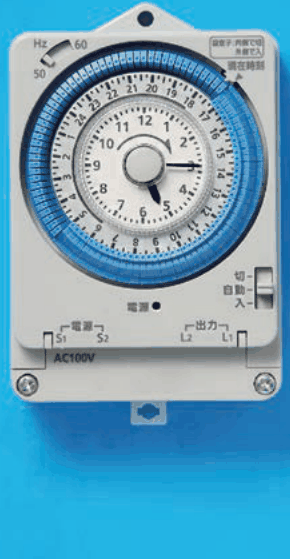

• ロ灰色の器具で，0〜23の数字が円形に並ぶ青色の目盛円板と中央のつまみがあり，Hz 50 60 の切換え，切・自動・入の切換えスイッチ，電源 S1 S2・出力 L2 L1 の端子とAC100Vの字がある：0〜23の数字が円形に並ぶ目盛円板の付いた灰色の器具は、時刻で自動的に入り切りするタイムスイッチです。⑭は時刻でなくリモコンの信号で動く記号なので、合いません。

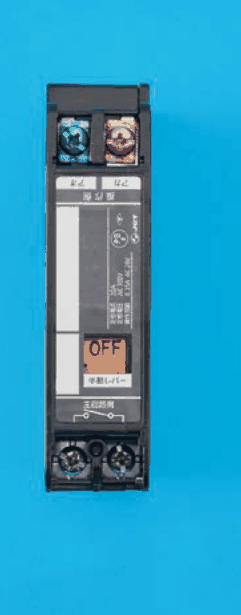

• ハ…OFFの字の黄色い窓と 手動レバー の字，下部に 主回路側 の字と接点1つの記号，その下に端子ねじ2個がある：接点が1つの縦長の器具は、1本の線だけを入り切りする1極のリモコンリレーです。⑭の先は単相200 V の回路で、2本の電圧線を同時に切るので、接点が2つの器具を選びます。
