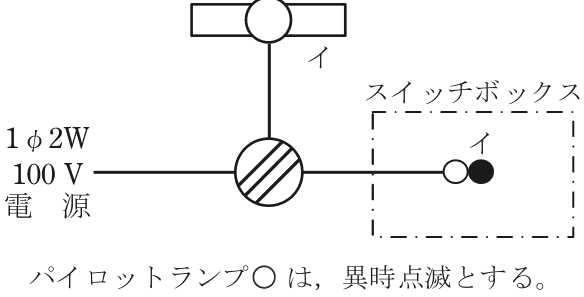

令和4年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問21

✓ これが正解ロ

解説

点滅器とパイロットランプを並列にした回路が異時点滅です。

異時点滅とは、点滅器（スイッチ）を切ったときにパイロットランプが点灯し、入れると消える動き方です。これは、ランプが負荷と直列、点滅器がランプと並列に入る回路で実現できます。

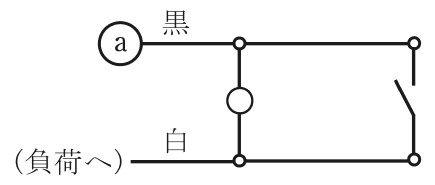

点滅器を切っているとき、電流は黒線からランプを通って負荷へ流れます。ランプにかかる電圧がほぼ全体になり、ランプは点灯し、負荷は電流が小さすぎて光りません。点滅器を入れると、点滅器の線がランプを飛び越える（短絡する）ので、ランプは消え、負荷に電源の電圧がかかって点灯します。これを図で表したのが、黒線と負荷へ向かう白線の間に点滅器とパイロットランプを並列に接続した回路です。

肢を比べると、点滅器とランプを直列にした回路は、点滅器を入れたときだけランプが点灯する同時点滅です。黒線と白線の間にランプをつないだ回路は、点滅器と無関係に常時点灯します。接地側の白線と点滅器の先の線の間にランプを入れた回路も、点滅器を入れたときだけ点灯する同時点滅です。覚え方は、異時点滅はスイッチとランプを並列、です。

ほかの選択肢の解説

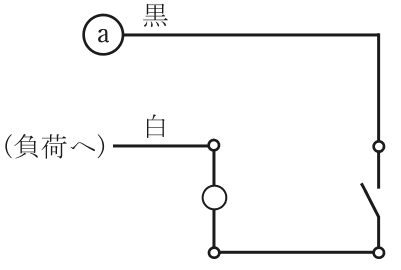

• イⓐ 黒の線が点滅器の一方の端子につながり，点滅器の他方の端子からパイロットランプ（白丸）を経て（負荷へ）白の線につながる。点滅器とパイロットランプが直列：この回路は点滅器とランプが一列につながっています。点滅器を入れて電流が流れるときにだけランプが光るため、負荷と同時に点灯する同時点滅の動きです。

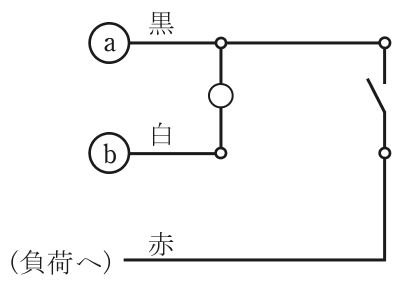

• ハⓐ 黒の線とⓑ 白の線の間にパイロットランプ（白丸）が接続され，ⓐ 黒の線から点滅器を経て（負荷へ）赤の線につながる：パイロットランプが黒線と白線の間に直接つながる回路です。点滅器を入れても切っても電圧がかかり続けるので、ランプは常時点灯し、異時点滅の動作になりません。

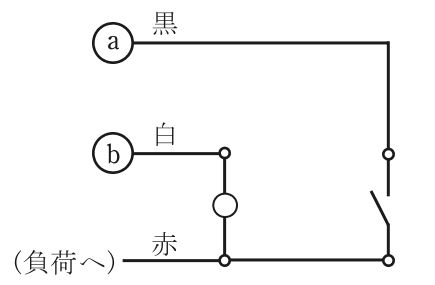

• ニⓐ 黒の線から点滅器を経て（負荷へ）赤の線につながり，ⓑ 白の線と（負荷へ）赤の線の間にパイロットランプ（白丸）が接続される：ランプが接地側の白線と点滅器から負荷へ出る赤線の間につながる回路です。点滅器を入れたときに初めてランプに電圧がかかり、同時点滅になります。
