令和3年度上期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問21

✓ これが正解ロ

解説

スイッチは黒に入れ、確認表示灯は負荷と並列に入れる図。

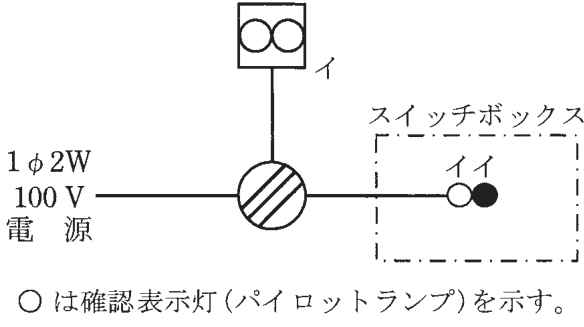

スイッチボックスには、スイッチと、その横に並べた確認表示灯（パイロットランプ）が入っています。図記号は、黒丸（スイッチ）の横に白丸（確認表示灯）が並んだ形で、図の注記どおり白丸が確認表示灯です。確認表示灯とは、スイッチを入れて負荷が使われているときだけ点灯する小さな灯です。

条件は、負荷に電源の接地側電線（白）が直接つながっていることです。そのため、スイッチは電源の非接地側電線（黒）と負荷の間に入れ、表示灯は、負荷と並列になるように、スイッチの負荷側の端子と接地側電線（白）の間に入れます。スイッチを入れると、負荷側の線が非接地側と同じ電位になり、負荷と表示灯の両方に100 Vがかかって点灯します。

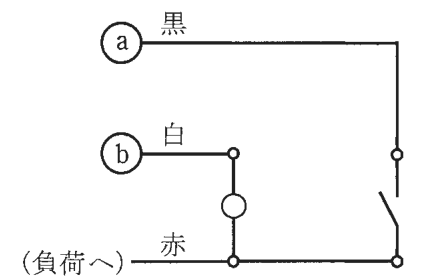

図では、黒がスイッチの上の端子へ、スイッチの下の端子が負荷への赤い線と表示灯の一方につながり、白が表示灯のもう一方につながる結線が、これに当たります。覚え方は、スイッチは黒に入れ、表示灯は負荷と並列、です。

ほかの選択肢の解説

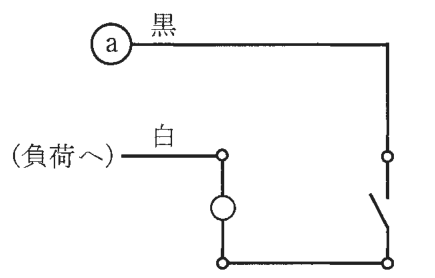

• イ…(負荷へ)から来た白の線が端子に至り，そこから下へ円の記号を経て下の接続点に至る。その接続点とスイッチの下の端子が線でつながる：負荷から来る線が白になっていて、表示灯が負荷と直列に入った形です。電源の白がこの箱の中でどこにもつながっておらず、スイッチを入れても負荷に十分な電圧がかからず、条件に合いません。

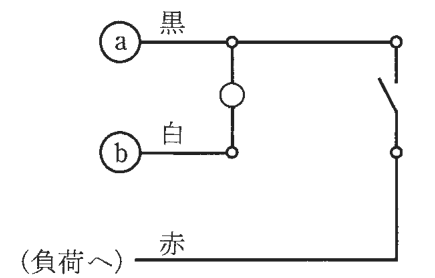

• ハ…た線がⓑの白の線の端子につながる。スイッチの下の端子から下へ進み左へ折れて(負荷へ)の赤の線に至る：黒の線と白の線の間に表示灯が直接つながっていて、スイッチの入り切りに関係なく常に点灯します。負荷が使われているときだけ点灯する確認表示灯の結線ではありません。

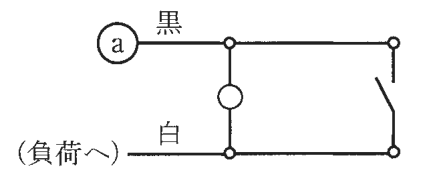

• ニ…て下の接続点に至り，そこに(負荷へ)の白の線がつながり，下の接続点から右へ進んでスイッチの下の端子に至る：表示灯がスイッチと並列に入り、電源の白がありません。スイッチを切っているときは表示灯が負荷と直列になって点灯し、入れると表示灯が短絡されて消えるため、確認表示灯の働きと逆になります。
