平成23年度上期第二種電気工事士筆記試験（電気技術者試験センター）問22

✓ これが正解ロⒶ部分にターミナルキャップを使用した。

解説

垂直配管の上端にターミナルキャップは使えません。

金属管工事で、雨にさらされる雨線外の管の末端（電線を出す口）には、雨水が管内に入らないよう、専用のキャップを付けます。キャップには、エントランスキャップとターミナルキャップがあり、取り付ける管の向きで使い分けます。

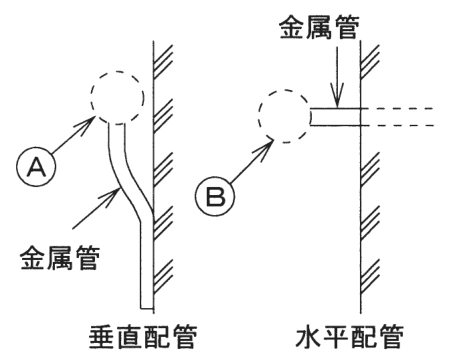

図のⒶは、垂直の壁に沿って上へ立ち上がった管の上端です。ここは管の口が上向きなので、雨水が入りやすく、垂直に立ち上がる管の上端にも使えるエントランスキャップを使います。Ⓑは、壁から水平に出た管の端で、エントランスキャップとターミナルキャップのどちらも使えます。

したがって、垂直配管のⒶ部分にターミナルキャップを使うとした肢が不適切です。ターミナルキャップは水平配管の端に使うもので、垂直に立ち上がる管の上端に付けると、口から雨水が入るおそれがあります。覚え方は、垂直の上端はエントランスキャップ、水平の端はどちらも使える、です。

ほかの選択肢の解説

• イⒶ部分にエントランスキャップを使用した。：エントランスキャップは、垂直に立ち上がる管の上端にも使えるキャップなので、Ⓐ部分への使用は適切です。この肢は、問が求める不適切なものには当たりません。
• ハⒷ部分にエントランスキャップを使用した。：水平に出た管の端Ⓑにエントランスキャップを使うのは適切です。エントランスキャップは垂直・水平のどちらの管の端にも使えるので、不適切なものではありません。
• ニⒷ部分にターミナルキャップを使用した。：水平に出た管の端Ⓑにターミナルキャップを使うのは適切です。ターミナルキャップは水平配管の端に使うキャップで、雨水が入るのを防げるため、不適切ではありません。
