平成27年度上期第二種電気工事士筆記試験（電気技術者試験センター）問23

✓ これが正解ニ

解説

確認表示灯はスイッチ出口と白線の間に接続します。

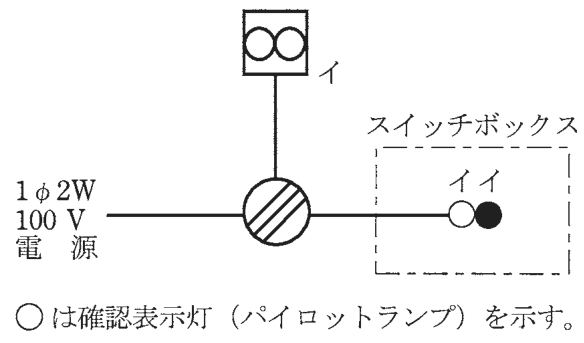

図記号は、スイッチボックスの中の白丸と黒丸を並べた記号で、確認表示灯（パイロットランプ）を別に付けた点滅器を表します。確認表示灯は、スイッチを入れて負荷が使われている間だけ点灯し、入り切りを知らせるものです。

接続は次のように考えます。スイッチには電源の非接地側（黒色）をつなぎ、入り切りします。ランプは、スイッチの出口側（負荷へ行く線）と接地側（白色）の間につなぎます。スイッチを入れると、ランプの両端に 100 V が加わって点灯し、切ると消えます。負荷には接地側電線が直接つながっているので、スイッチの出口から負荷へ行く線は1本（赤色）です。

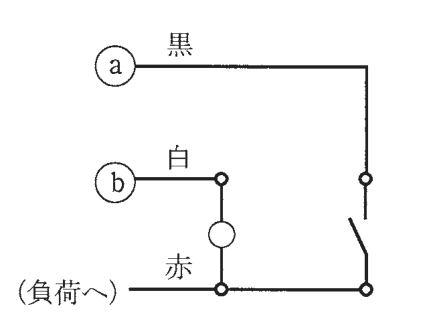

この条件を満たすのは、黒をスイッチの上の端子へ、白をランプの上へ、ランプの下をスイッチの下の端子と負荷へ行く赤い線へつないだ回路です。スイッチの出口と白線の間にランプ、と覚えます。

ほかの選択肢の解説

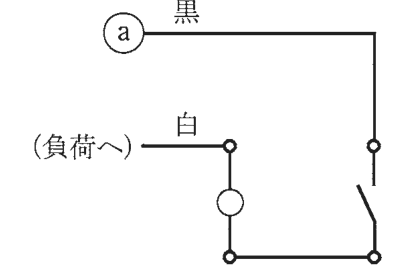

• イ…(負荷へ)から来た白の線が端子に至り，そこから下へ円の記号を経て下の接続点に至る。その接続点とスイッチの下の端子が線でつながる：図にはⓑの白線が描かれておらず、負荷へ行く線も白です。スイッチの出口がランプを通って負荷への線につながり、ランプが負荷と直列になるため、ランプも負荷も正しく働きません。

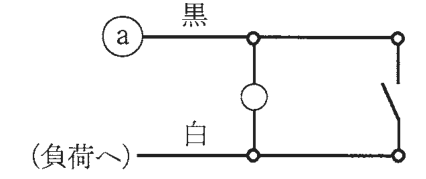

• ロ…て下の接続点に至り，そこに(負荷へ)から来た白の線がつながり，下の接続点から右へ進んでスイッチの下の端子に至る：図ではⓑの白線がなく、ランプがスイッチと並列に入っています。切っているときは負荷を通して弱く光り、入れるとランプが短絡されて消える形で、確認表示灯と逆の動きになります。

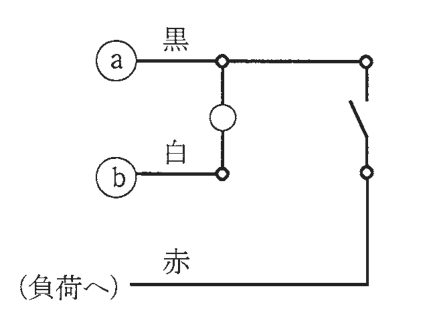

• ハ…た線がⓑの白の線の端子につながる。スイッチの下の端子から下へ進み左へ折れて(負荷へ)の赤の線に至る：ランプがⓐの黒線の接続点とⓑの白線の間に直接つながっており、スイッチに関係なく常に 100 V が加わって点灯し続けます。入れたときだけ点灯する確認表示灯の働きになりません。
