令和4年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問46

✓ これが正解ハ

解説

⑯は2心ケーブルを2本使い、心線は計4本。

⑯は、洗面所のジョイントボックス⑰から、分電盤そばの四角のボックス⑮へ下る配線です。この区間に通す電線を、役割ごとに数えます。

まず、⑰より先の器具に電気を送る電源として、接地側の白線が1本、電圧側の黒線が1本です。さらに、洗面所の照明ウは、⑮のそばと洗面所の2か所にある3路スイッチで入り切りするので、その2か所の間をつなぐ渡り線が2本通ります。合計は 1＋1＋2＝4 本で、これが心線数を最少にしたときの数です。

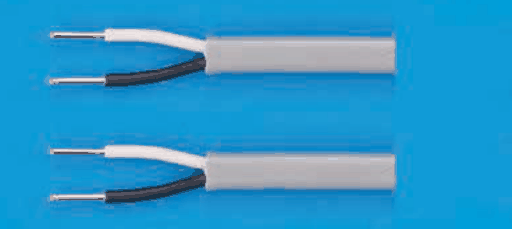

ケーブルは、白と黒の2本の心線を持つ2心ケーブルを2本使えば、4本になります。赤・白・黒の3心ケーブル1本では3本で足りず、2心と3心を1本ずつだと5本で、最少の本数より多くなります。2心ケーブル1本では2本しかありません。

覚え方は、電源の2本に3路スイッチの渡り線2本を足して4本、2心ケーブル2本です。

ほかの選択肢の解説

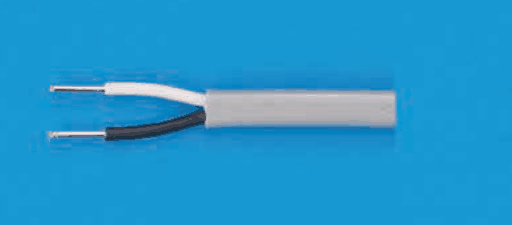

• イ…1本：2心ケーブル1本では心線が2本だけです。電源の白と黒に加えて、3路スイッチの渡り線2本を通す必要があるので、本数が足りません。

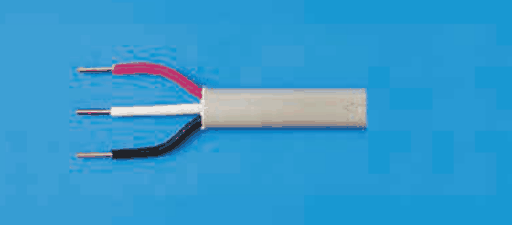

• ロ灰色の平形のシースから赤・白・黒の3本の心線が出たケーブル1本：赤・白・黒の3心ケーブル1本では、心線は3本です。この区間には4本が必要なので1本足りず、3路スイッチの組を結びきれません。

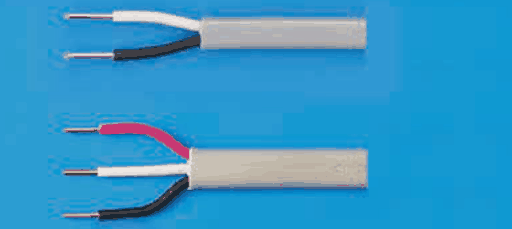

• ニ…1本と，赤・白・黒の3本の心線が出たケーブル1本：2心ケーブルと3心ケーブルを1本ずつ使うと、心線は合計5本になります。必要なのは4本で、問いは心線数を最少にする条件なので、多すぎます。
