令和4年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問45

配線図

リングスリーブに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑮で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6 とする。

木造1階建住宅及び車庫の配線図。上は住宅の平面図で，風呂・便所・洗面所・台所・玄関・寝室・和室・居間・洋室があり，左側に公道がある。照明器具・コンセント・点滅器・ジョイントボックスの図記号と実線の配線，2・2E・2EET・EET・2E WP・20A250V E・3・RAS・RC・DL・Pなどの傍記，ヒートポンプ給湯器のHの記号がある。洗面所の左の壁際に1φ3W 100/200Vの引込みとWhと分電盤L-1がある。①は便所の近くの点滅器（傍記キ・カ）の上の白丸の記号（傍記キ），②は和室の破線で描いた正方形の記号（傍記コ），⑦は玄関の左の壁沿いで，音符の入った四角の記号（Tの記号の円につながる）と下の黒丸の入った四角の記号を結ぶ配線，⑨は分電盤L-1の下の接地の記号，⑮は分電盤L-1の右の四角のボックス，⑰は洗面所の右のジョイントボックス，⑯は⑰のジョイントボックスから⑮のボックスへ下る配線，⑩は⑮のボックスから台所の上のジョイントボックスへ下る配線，⑪は洋室の入口の点滅器（傍記ス），⑫は玄関のジョイントボックス。台所の左の壁の点滅器（傍記チ 2P）から一点鎖線の配線（⑧）が屋外の灯具（傍記チ A(3A)）に至る。洋室の下側のコンセントの所から一点鎖線の配線が車庫の開閉器の記号B（③）に至り，車庫内はBから点線（短い線を並べた線）の(E19)の配線でジョイントボックス⊠（⑥）に至り，そこから点線の(E19)の配線で照明器具（傍記タ）と，コンセントと点滅器（傍記タ）の組（⑭）につながる。下は分電盤L-1の結線図で，屋外の1φ3W 100/200Vの引込みからWhを経て屋内のBE 3P 50AF 50A 30mAに至り，B 100V 2P 20A 10個から回路ⓐ〜ⓓ（照明）・ⓔ〜ⓙ（コンセント）へ，B 200V 2P 20A 3個から回路ⓚ（ルームエアコン）・ⓛ（屋外灯）・ⓜ（ヒートポンプ給湯器）へ分岐し，接地の記号がある。④は回路ⓛの配線，⑤は回路ⓚの配線用遮断器，⑬は回路ⓐの配線を指す

〔配線図の前書き〕図は，木造１階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．分電盤の外箱は合成樹脂製である。
６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

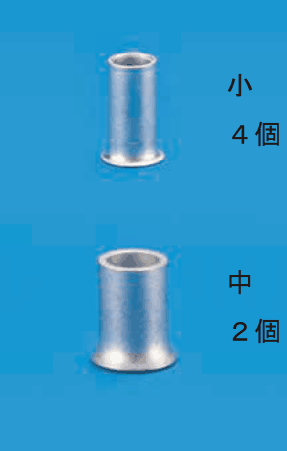

✓ これが正解ハ上に細いリングスリーブと小４個の字，下に太いリングスリーブと中２個の字

解説

⑮は小スリーブ4個と中スリーブ2個で接続する。

リングスリーブは、1.6 mm の電線だけをつなぐ場合、2〜4本なら小、5〜6本なら中を使います。⑮は分電盤そばの四角のボックスで、6本のケーブルが集まります。分電盤からの回路ⓐ（白・黒）、⑯で洗面所側へ（白・黒と3路スイッチ3ウの渡り線2本）、⑩で台所の左のボックスへ（白・黒と3路スイッチア3の渡り線2本）、丸が2つ入った四角の器具のそばの黒丸へ（白・黒）、傍記Pの照明へ（白・黒）、そしてア3と3ウが並ぶスイッチボックスへの線です。

スイッチボックスの2つの3路スイッチは、どちらも0の端子に電源の黒線をつなぐので、箱の中で0どうしを渡り線で結び、⑮からの黒線は1本で足ります。すると接続は、白線が回路ⓐ・⑯・⑩・黒丸の器具・照明Pの5本で中、黒線が回路ⓐ・⑯・⑩・スイッチボックス・黒丸の器具・照明Pの6本で中、3路スイッチの渡り線どうしの2本の接続が4か所で小が4個です。

よって、小スリーブ4個と中スリーブ2個です。小だけを並べた組合せ、中が1個だけの組合せ、中が3個の組合せは、この本数のまとまりと合いません。

覚え方は、同じ箱に並ぶ3路スイッチは0の端子どうしを渡り線で結び、黒線を1本にまとめて数える、です。

ほかの選択肢の解説

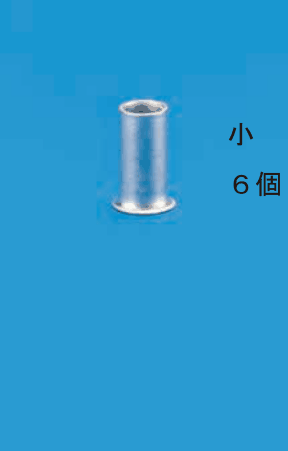

イ細いリングスリーブと小６個の字：小スリーブだけ6個とする組合せです。白線側と黒線側には5本以上が集まるので、小の上限を超えます。その2か所には中スリーブが必要です。

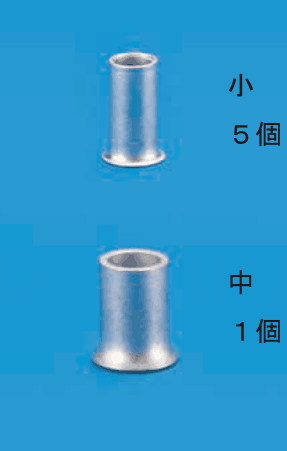

ロ…５個の字，下に太いリングスリーブと中１個の字：中スリーブが1個しかない組合せです。5本以上が集まる接続は白線側と黒線側の2か所なので、中が2個必要です。小も5個では多すぎます。
ニ…３個の字，下に太いリングスリーブと中３個の字：中スリーブを3個使う組合せです。5〜6本が集まる接続は2か所だけで、残りの接続は2本ずつなので、中が3個では多すぎます。
