令和3年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問45

配線図

差込形コネクタに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑮で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6 とする。

木造3階建住宅の配線図。上から3階平面図・2階平面図・1階平面図があり，右に2階分電盤(L－2)結線図と1階分電盤(L－1)結線図がある。右上に図面を引き抜いてご覧くださいの枠。照明器具・コンセント・点滅器・ジョイントボックスの図記号と実線の配線，2・2E・EET・WP・LK・20A250V E・RAS・LD・VVF2.0・DL・CL・RC・Pなどの傍記，回路番号の記号がある。3階平面図は屋上・洋室・階段があり，①は洋室の入口近くの四角いボックスの記号，⑪は屋上側の壁際の傍記ニの点滅器の組で黒丸の上にある小さな白丸の記号，⑫は階段の右の傍記ネの黒丸の点滅器，⑩は屋上側の壁にある傍記WP LKのコンセントの記号。3階のボックスからL－2へ向かう矢印と回路l・mの傍記がある。2階平面図は洋室3室・階段・ベランダがあり，上側の壁の外に1φ3W 100/200Vの引込み，階段の左に分電盤L－2がある。②は右の洋室の入口付近の傍記ナの黒く塗った小さな菱形の記号，③は階段の上の傍記テ・4セの点滅器の所から，階段の下の照明器具（傍記セ）の脇にある白丸に矢印の付いた2つの記号（矢印が上向きのものと下向きのもの）の所へ下る配線，⑬は右下の傍記20A 250V Eのコンセントの記号（近くにルームエアコンの回路ⓚの矢印とRCの記号）。1階平面図は玄関・浴室・便所・和室・台所・居間・階段があり，台所の左の壁に分電盤L－1がある。⑨は玄関の左の壁の外の⊠のボックスから上の屋外灯（傍記A(3A)）へ延びる一点鎖線の配線で，傍記(FEP)がある。④は1階平面図の上の壁の外で，白丸に矢印の付いた記号からWhへ至る破線（短い線を並べた線）の配線。⑭は分電盤L－1の右の台所のジョイントボックス，⑮はその下の居間のジョイントボックス（右へ実線の配線で傍記シの小さな四角の記号に至り，その先に傍記LDの太い破線が延びる），⑦は居間の破線で描いた四角の記号（傍記ス），⑰は和室の上で，便所のボックスの右にあるジョイントボックス（傍記キのCLの照明と傍記キ・コの点滅器につながる），⑧は居間の右下の傍記20A 250V Eのコンセント（ルームエアコンの回路ⓖ）の下の接地の記号。2階分電盤(L－2)結線図は，L－1の回路ⓐから1φ3W 100/200VでB 3P 50AF 40Aに至り，h～jは2P20Aの1φ100Vの回路，B 2P 20Aからルームエアコン1φ200Vの回路ⓚ，B 2P 20A 2個から3階の1φ100Vの回路l・mへ分岐する。1階分電盤(L－1)結線図は，屋外の1φ3W 100/200Vの引込みからWhを経て屋内のBE 75AF 60A 30mA（欠相保護付）に至り，B 50AF 50AからL－2の回路ⓐへ，a～fは2P20Aの1φ100Vの回路，B 2P 20Aからルームエアコン1φ200Vの回路ⓖへ分岐する。⑤はBEの記号，⑯は回路ⓖのB 2P 20Aの記号，⑥は回路ⓖのB 2P 20Aからⓖへ上る配線を指す

〔配線図の前書き〕図は，木造３階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

✓ これが正解ハ上に差込口が2つある赤色の透明な差込形コネクタと３個の字，下に差込口が3つある青色の透明な差込形コネクタと１個の字

解説

白は3本で赤2口の差込形コネクタが3個、青3口が1個です。

配線図の差込形コネクタの問です。⑮は居間のジョイントボックスで、集まるケーブルは4本です。⑭から来る電源側のケーブル、傍記 LD のライティングダクトへ行くケーブル、⑦の傍記スの照明へ行くケーブル、傍記シの調光器と傍記スの点滅器へ行くケーブルです。使う電線はすべて1.6 mm なので、差込形コネクタは口の数で選びます。

接続を数えます。接地側の白は、電源側、ライティングダクト、照明の3本で、1か所にまとまります。ここは3口の青色を1個使います。電源側の黒は、⑭から来る線と、点滅器側へ行くケーブルの黒の2本の接続です。調光器から戻る線とライティングダクトへの黒、点滅器から戻る線と照明への黒も、それぞれ2本の接続です。2本ずつの接続は3か所なので、2口の赤色を3個使います。

白は3口、黒と戻り線は2口と覚えてください。

ほかの選択肢の解説

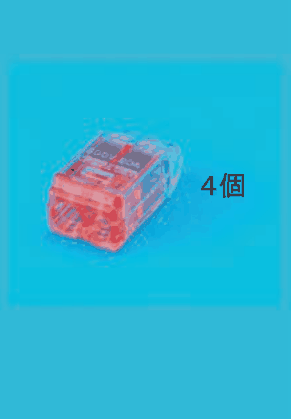

イ差込口が2つある赤色の透明な差込形コネクタと４個の字：赤色の2口を4個では、白の3本をまとめる接続が作れません。2口では2本までしかつなげず、白は3口のコネクタが必要です。また接続の数も4か所では多すぎます。

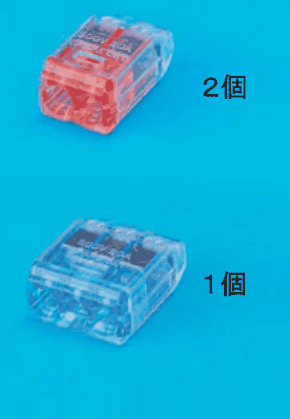

ロ…２個の字，下に差込口が3つある青色の透明な差込形コネクタと１個の字：赤の2口2個と青の3口1個では、全部で7本分しかつなげません。⑮では2本の接続が3か所と3本の接続が1か所で、合計9本分が必要なので、2口が1個足りません。

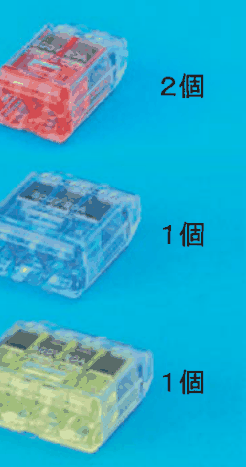

ニ…２個の字，中に差込口が3つある青色の透明な差込形コネクタと１個の字，下に差込口が4つある黄色の透明な差込形コネクタと１個の字：黄色の4口は、電線が4本集まる接続に使うものです。⑮には4本をまとめて接続する箇所がなく、2口と3口で足ります。最少個数を問われているので、4口を使う組合せは適しません。
