令和4年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問44

配線図

接地側電線に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑭で示す部分の配線を器具の裏面から見たものである。正しいものは。ただし,電線の色別は,白色は電源からの接地側電線,黒色は電源からの非接地側電線，赤色は負荷に結線する電線とする。

木造1階建住宅及び車庫の配線図。上は住宅の平面図で，風呂・便所・洗面所・台所・玄関・寝室・和室・居間・洋室があり，左側に公道がある。照明器具・コンセント・点滅器・ジョイントボックスの図記号と実線の配線，2・2E・2EET・EET・2E WP・20A250V E・3・RAS・RC・DL・Pなどの傍記，ヒートポンプ給湯器のHの記号がある。洗面所の左の壁際に1φ3W 100/200Vの引込みとWhと分電盤L-1がある。①は便所の近くの点滅器（傍記キ・カ）の上の白丸の記号（傍記キ），②は和室の破線で描いた正方形の記号（傍記コ），⑦は玄関の左の壁沿いで，音符の入った四角の記号（Tの記号の円につながる）と下の黒丸の入った四角の記号を結ぶ配線，⑨は分電盤L-1の下の接地の記号，⑮は分電盤L-1の右の四角のボックス，⑰は洗面所の右のジョイントボックス，⑯は⑰のジョイントボックスから⑮のボックスへ下る配線，⑩は⑮のボックスから台所の上のジョイントボックスへ下る配線，⑪は洋室の入口の点滅器（傍記ス），⑫は玄関のジョイントボックス。台所の左の壁の点滅器（傍記チ 2P）から一点鎖線の配線（⑧）が屋外の灯具（傍記チ A(3A)）に至る。洋室の下側のコンセントの所から一点鎖線の配線が車庫の開閉器の記号B（③）に至り，車庫内はBから点線（短い線を並べた線）の(E19)の配線でジョイントボックス⊠（⑥）に至り，そこから点線の(E19)の配線で照明器具（傍記タ）と，コンセントと点滅器（傍記タ）の組（⑭）につながる。下は分電盤L-1の結線図で，屋外の1φ3W 100/200Vの引込みからWhを経て屋内のBE 3P 50AF 50A 30mAに至り，B 100V 2P 20A 10個から回路ⓐ〜ⓓ（照明）・ⓔ〜ⓙ（コンセント）へ，B 200V 2P 20A 3個から回路ⓚ（ルームエアコン）・ⓛ（屋外灯）・ⓜ（ヒートポンプ給湯器）へ分岐し，接地の記号がある。④は回路ⓛの配線，⑤は回路ⓚの配線用遮断器，⑬は回路ⓐの配線を指す

〔配線図の前書き〕図は，木造１階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．分電盤の外箱は合成樹脂製である。
６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

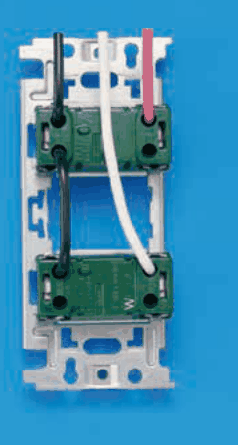

✓ これが正解ハ取付枠に上下2つの緑色の器具（下の器具の右下にWの字）が付いた裏面。上から来た黒線は上の器具の左上の穴へ，上の器具の左下の穴と下の器具の左上の穴を黒線で渡し，上から来た白線は下の器具の右上の穴へ，上から来た赤線は上の器具の右上の穴へ入っている

解説

白線はW端子、黒線は点滅器と渡り線、赤線は点滅器の別端子へ。

⑭は、点滅器とコンセントを同じ取付枠に付けた部分です。裏面の結線は、電線の色の役割どおりに行います。電源の接地側電線である白線は、コンセントの W と書かれた極の端子に入れます。電源の非接地側の黒線は、点滅器の端子に入れ、渡り線でコンセントの反対側の端子へも分けます。照明（負荷）へ向かう赤線は、点滅器のもう一方の端子に入れます。

この条件に合うのは、黒線を上の器具の左上へ入れて下の器具の左上へ渡り、白線を下の器具の W 側の端子へ、赤線を上の器具の右上へ入れた写真です。黒を渡した左側がコンセントの電圧側、白が入った右側が接地側になっています。

他の写真は、右側の列を黒や白で渡したり、赤や白の位置が入れ替わったりしていて、スイッチを入れると電源が短絡したり、コンセントの極性が逆になったりします。

覚え方は、白は W、黒は渡して分ける、赤はスイッチから負荷へ、です。

ほかの選択肢の解説

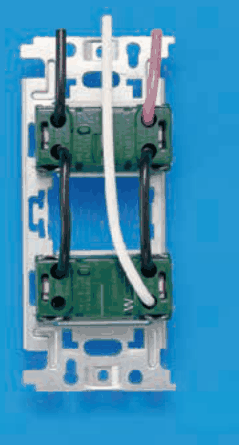

イ…左上の穴を黒線で渡し，上から来た白線は下の器具の右下の穴へ，上から来た赤線は上の器具の右上の穴へ入り，上の器具の右下の穴と下の器具の右上の穴を黒線で渡している：白線は下の器具の W 側へ入っていますが、右側の列を黒線で渡しています。スイッチを入れると黒線側と白線が直結し、短絡してしまう結線です。

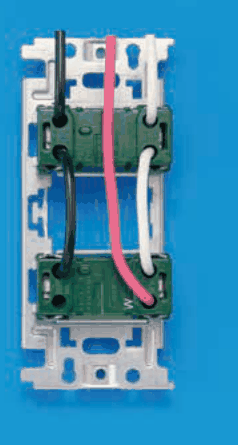

ロ…左上の穴を黒線で渡し，上から来た赤線は下の器具の右下の穴へ，上から来た白線は上の器具の右上の穴へ入り，上の器具の右下の穴と下の器具の右上の穴を白線で渡している：白線を上の器具の右上に入れて渡り線で下の W 側へ送り、赤線も下の W 側へ入れています。点滅器の出口側に白線が来るので、スイッチを入れると短絡する結線です。

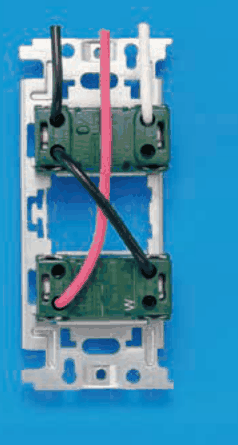

ニ…右上の穴を黒線で斜めに渡し，上から来た赤線は下の器具の左下の穴へ，上から来た白線は上の器具の右上の穴へ入っている：黒線を斜めに渡して下の器具の W 側へつなぎ、赤線を下の器具の左側へ、白線を上の器具の右側へ入れています。点滅器の両側に黒線と白線が来るのでスイッチを入れると短絡し、コンセントの W 側にも黒線が入る誤った結線です。
