令和5年度上期第二種電気工事士学科試験（午後）（電気技術者試験センター）問45

配線図

リングスリーブに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑮で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6 とする。また，写真に示すリングスリーブ中央の〇，小は刻印を表す。

木造3階建住宅の配線図。左側に上から3階平面図（屋上・洋室・階段，L-2からの配線，引出線①⑪），2階平面図（洋室3室・階段・ベランダ，1φ3W 100/200Vの引込み，電灯分電盤L-2，引出線②⑫⑬），1階平面図（玄関・浴室・便所・和室・台所・居間・階段，電灯分電盤L-1とWh，屋外の(FEP)の配線とA(3A)の記号，引出線③⑥⑦⑧⑨⑩⑭⑮⑰）があり，照明器具・コンセント・点滅器・ジョイントボックス・RCの記号などの図記号と配線，各器具の傍記（ア〜ネ・2・3・4・E・EET・WP・LK・LD・RAS・VVF2.0・20A 250Vなど）と回路番号がある。右側に凡例（ⓐ〜ⓚ印は単相100V回路，二重丸のⓐ〜ⓑ印は単相200V回路，電灯分電盤の記号），2階分電盤(L－2)結線図（1φ3W 100/200VのL-1からB 3P 50AF 40Aを経て，ⓖ〜ⓘは2P20Aの1φ100V回路，ルームエアコンの1φ200V回路の二重丸ⓑは2P20A，3階の1φ100V回路ⓙ・ⓚはそれぞれ2P20A），1階分電盤(L－1)結線図（屋外の1φ3W 100/200Vの引込みからWhを経て屋内のBE 75AF 60A 30mA（欠相保護付）（④），L-2へのB 50AF 50A，ⓐ〜ⓕは2P20Aの1φ100V回路，ルームエアコンの1φ200V回路の二重丸ⓐのB 2P20A（⑯），その回路の配線（⑤））がある

〔配線図の前書き〕図は，木造３階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．図においては，必要なジョイントボックスがすべて示されているとは限らないが，ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

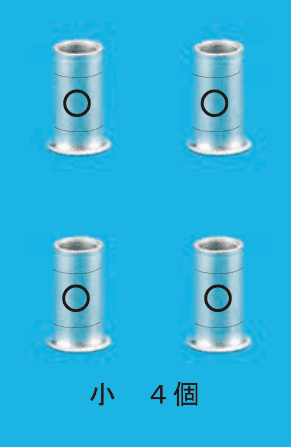

✓ これが正解ハ上に中央に〇の刻印があるリングスリーブ2個，下に中央に〇の刻印があるリングスリーブ2個の写真と小４個の字

解説

⑮は1.6mm 2本の接続が4か所で、小スリーブ4個・刻印〇です。

⑮のボックスで、リングスリーブの種類、個数、圧着後の刻印を答える問題です。刻印は、どの太さの電線を何本圧着したかを示す印で、1.6mmの電線では2本の接続が〇、3〜4本の接続が小になります。

⑮は、1階の階段の上の端にあるジョイントボックスで、回路cの電源の線、1階の3路スイッチ、階段の壁付き照明へ向かう線の3方向がつながっています。電線はすべて1.6mmです。接続は、電源の非接地側（黒）と3路スイッチの電源側の線、電源の接地側（白）と照明へ向かう接地側の線、3路スイッチから出る渡り線と、⑧の側（2階の4路スイッチへ向かう側）の渡り線をつなぐ接続が2組の、合わせて4か所で、どれも2本ずつです。2本の接続には小スリーブを使い、圧着後の刻印は〇になります。答えは、小スリーブ4個で、刻印はすべて〇です。

覚え方は、1.6mm 2本なら小スリーブで刻印〇、と押さえ、接続の組の数を数えることです。

ほかの選択肢の解説

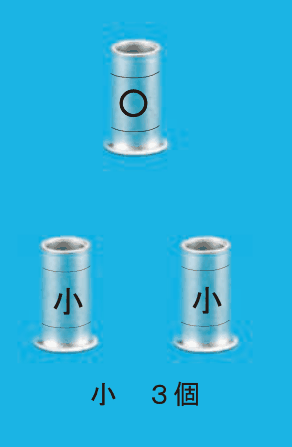

イ…1個，下に中央に小の刻印があるリングスリーブ2個の写真と小３個の字：個数が3個で、接続の4か所に足りません。刻印に小が2つ含まれていますが、小の刻印は3本以上を圧着した場合のものなので、2本ずつの接続には合いません。

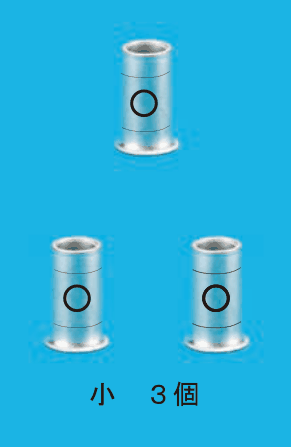

ロ…1個，下に中央に〇の刻印があるリングスリーブ2個の写真と小３個の字：刻印はどれも〇で合っていますが、個数が3個しかなく、接続の4か所に1個足りません。すべてを2本ずつ圧着するには、4個のスリーブが必要です。

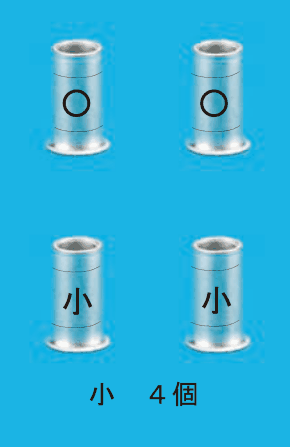

ニ…2個，下に中央に小の刻印があるリングスリーブ2個の写真と小４個の字：個数は4個で合っていますが、刻印に小が2つあります。小の刻印は3〜4本を圧着したときに付くもので、⑮の接続はどれも2本なので、〇のはずです。
