令和4年度上期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問45

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑮で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6 とする。

木造2階建住宅の配線図。左に1階平面図（玄関・和室・居間・台所・風呂・階段，建物の外に駐車場・庭），右上に2階平面図（洋室・寝室・洋室・階段・ベランダ），その下に凡例（ⓐ〜ⓜ印は単相100V回路，ⓝ〜ⓞ印は単相200V回路，黒と白に斜めに塗り分けた四角は電灯分電盤），下に電灯分電盤結線図がある。平面図には照明器具・コンセント・点滅器・換気扇・ボックスなどの図記号と実線の配線，器具の傍記（DL・CL・LD・EET・WP・E・RC・H・2・3など）と回路番号，点滅器と器具の対応を示すカナ（ア〜ヒ）がある。①は1φ3W 100/200Vの引込口からWhを経て建物の上側の外壁沿いに右へ進み，右側の外壁沿いに下りて電灯分電盤に至る破線の配線を指す。②は風呂の入口付近の，傍記セ・ソとLの字のある2つの黒丸の記号を指す。③はHの記号（ヒートポンプ給湯器）につながる接地の記号を指す。④は1階の庭側の外壁のコンセントの記号の下にある，WPの字の付いた破線の小さな四角を指す。⑤は屋外の左下の器具から建物へ向かう配線の(PF16)の字を指す（屋外の左上の器具から建物へ向かう配線にも(PF16)の字がある）。⑥は屋外の左下の，黒丸の入った四角の記号のすぐ右の配線の部分を指す。⑦は和室の斜線を引いた円の記号を指す。⑧は2階の階段の下端付近の，白抜きの四角の記号の下にある小さな円とそこから出た矢印の部分を指す。⑨は2階の傍記ノ・ハの2つの黒い菱形の記号を指す。⑩は電灯分電盤結線図のⓝの回路を指す。⑪は2階のⓙの字の下の白抜きの四角の記号を指す。⑫は2階のベランダ側の壁の，20A250V Eの傍記のあるコンセントの記号を指す。⑬は電灯分電盤結線図のⓝの回路のB（200V 2P 20A）を指す。⑭は1階の玄関の斜線を引いた円の記号と，その右下（階段の右上）の斜線を引いた円の記号の間の配線を指す。⑮は玄関の斜線を引いた円の記号を指す。⑯は玄関の右下（階段の右上）の斜線を引いた円の記号を指す。⑰は台所の上の，傍記タの黒丸の記号のすぐ下の，左半分が黒い円の記号を指す。⑱は1階のCLの記号（傍記オ）を指す。電灯分電盤結線図は，1φ3W 100/200Vの引込みから屋外のWhを経て屋内のBE 3P 50AF 50A 30mAに至り，ⓐ〜ⓗ（1階照明・コンセント）とⓘ〜ⓜ（2階照明・コンセント）はそれぞれB 100V 2P 20A，ⓝ（2階ルームエアコン）はB 200V 2P 20A，別にB 200V 2P 20Aからⓞ（1階ヒートポンプ給湯器）へ至る。接地の記号もある

〔配線図の前書き〕図は，木造2階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．分電盤の外箱は合成樹脂製である。
５．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
６．図記号で示す一般用照明にはLED 照明器具を使用することとし，選択肢（答え）の写真にある照明器具は，すべてLED 照明器具とする。
７．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
８．３路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

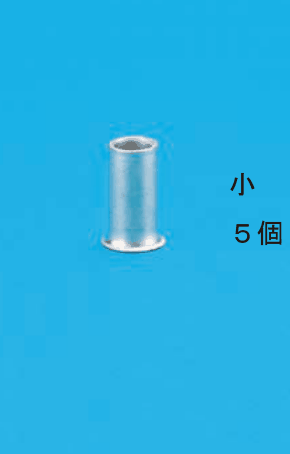

✓ これが正解ロ小さいリングスリーブの写真と小５個の字

解説

接続は5か所で、各4本以下なので小のリングスリーブ5個です。

この問は、⑮のボックス内の電線の接続を数えて、リングスリーブの大きさと個数を決める問題です。電線はすべてVVF1.6です。

リングスリーブ（電線を圧着してつなぐ金属の筒）は、1.6 mmの電線だけなら、2本から4本が小、5本から6本が中です。

⑮のボックスに集まる電線を、色と役割で組に分けます。白（接地側）は、⑭からの1本、玄関の照明、ク、ケの照明で4本の1組です。黒（非接地側）は、⑭からの1本と、ク、ケ、コの3つのスイッチへ送る3本で4本の1組です。コのスイッチから出る線は、⑭の赤と、照明コの線とあわせた3本の1組です。クとケのスイッチから照明へ行く線は、それぞれ2本の1組です。

以上の5組はどれも4本以下なので、すべて小で、合計は5個です。覚え方は、接続する組を数え、1.6 mmで5本以上の組があれば中、です。

ほかの選択肢の解説

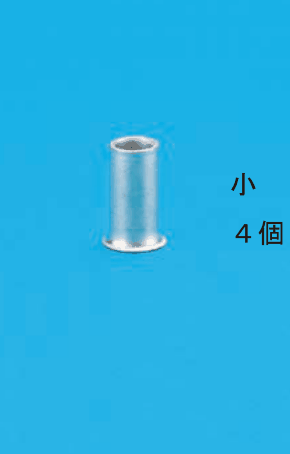

イ…４個の字：小のみは合っていますが、4個では足りません。このボックスは白、黒、コのスイッチ線、クの線、ケの線の5つの組があり、組ごとに1個ずつ必要です。

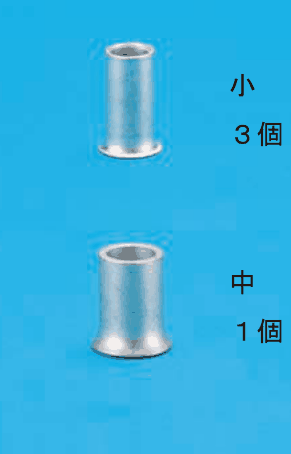

ハ…３個の字，下に一回り大きいリングスリーブの写真と中１個の字：中のリングスリーブは、1.6 mmの電線を5本以上まとめる組に使います。⑮の組はどれも2本から4本で、5本の組が無いので、中は必要なく、3個でも足りません。
ニ…４個の字，下に一回り大きいリングスリーブの写真と中１個の字：小4個に中1個の組合せは、5本以上をまとめる組が1つあるときの数です。⑮では最大でも4本の組なので中は使わず、小が5個になります。
