令和4年度上期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問44

✓ これが正解ロ

解説

⑭は渡り線2本と白1本の3心で、3心のケーブル1本です。

⑭は、2階の階段近くの3路スイッチから、階段を下りて1階の階段の照明へ向かう配線です。照明を1階と2階の2か所で入り切りする回路では、2つの3路スイッチをつなぐ渡り線が2本必要です。さらに、1階の照明へ接地側の白線も届ける必要があります。

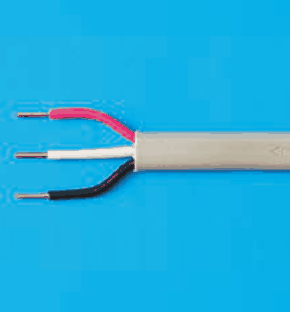

数えると、渡り線2本と白1本で、心線は最少3本です。赤・白・黒の3本の心線をもつ平形のVVF（3心）1本で足ります。①の区間で、白が点滅器の箱を通り抜けて⑭へ続いていたのと同じ線です。

肢を比べます。2心の1本では、心線が1本足りません。2心を2本とするものは、心線が4本で、最少の3本より多く、ケーブルも2本になります。3心と2心を1本ずつとするものは、心線が5本で、さらに多すぎます。

覚え方は、3路スイッチの区間は、渡り線2本に照明への白を足した3心、です。

ほかの選択肢の解説

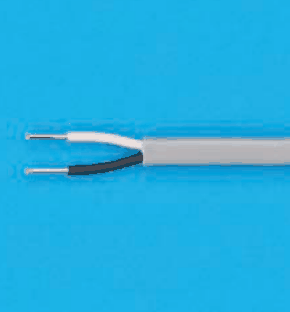

• イ…白・黒の2本の心線：2心のケーブル1本では、白と黒の2本の心線しかありません。3路スイッチの渡り線2本に、照明へ届ける白線が加わるので、1本足りず、⑭の配線に使えません。

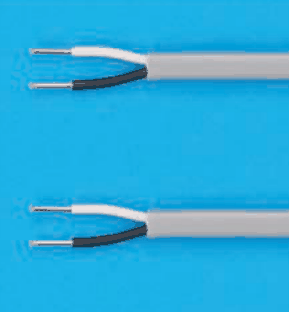

• ハ…どちらも先端に白・黒の2本の心線：2心のケーブルを2本使うと、心線が4本になり、必要な3本より多くなります。設問は心線数が最少となるケーブルを求めているので、2本に分ける組合せは合いません。

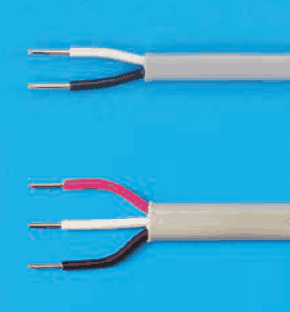

• ニ…上は先端に白・黒の2本の心線，下は先端に赤・白・黒の3本の心線：3心と2心を1本ずつ使うと、心線は合計5本になります。必要な3本をはるかに超える数で、最少という条件に反するため、この組合せは選べません。
