令和4年度上期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問44

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑭で示す部分の配線工事に必要なケーブルは。ただし，使用するケーブルの心線数は最少とする。

木造2階建住宅の配線図。左に1階平面図（玄関・和室・居間・台所・風呂・階段，建物の外に駐車場・庭），右上に2階平面図（洋室・寝室・洋室・階段・ベランダ），その下に凡例（ⓐ〜ⓜ印は単相100V回路，ⓝ〜ⓞ印は単相200V回路，黒と白に斜めに塗り分けた四角は電灯分電盤），下に電灯分電盤結線図がある。平面図には照明器具・コンセント・点滅器・換気扇・ボックスなどの図記号と実線の配線，器具の傍記（DL・CL・LD・EET・WP・E・RC・H・2・3など）と回路番号，点滅器と器具の対応を示すカナ（ア〜ヒ）がある。①は1φ3W 100/200Vの引込口からWhを経て建物の上側の外壁沿いに右へ進み，右側の外壁沿いに下りて電灯分電盤に至る破線の配線を指す。②は風呂の入口付近の，傍記セ・ソとLの字のある2つの黒丸の記号を指す。③はHの記号（ヒートポンプ給湯器）につながる接地の記号を指す。④は1階の庭側の外壁のコンセントの記号の下にある，WPの字の付いた破線の小さな四角を指す。⑤は屋外の左下の器具から建物へ向かう配線の(PF16)の字を指す（屋外の左上の器具から建物へ向かう配線にも(PF16)の字がある）。⑥は屋外の左下の，黒丸の入った四角の記号のすぐ右の配線の部分を指す。⑦は和室の斜線を引いた円の記号を指す。⑧は2階の階段の下端付近の，白抜きの四角の記号の下にある小さな円とそこから出た矢印の部分を指す。⑨は2階の傍記ノ・ハの2つの黒い菱形の記号を指す。⑩は電灯分電盤結線図のⓝの回路を指す。⑪は2階のⓙの字の下の白抜きの四角の記号を指す。⑫は2階のベランダ側の壁の，20A250V Eの傍記のあるコンセントの記号を指す。⑬は電灯分電盤結線図のⓝの回路のB（200V 2P 20A）を指す。⑭は1階の玄関の斜線を引いた円の記号と，その右下（階段の右上）の斜線を引いた円の記号の間の配線を指す。⑮は玄関の斜線を引いた円の記号を指す。⑯は玄関の右下（階段の右上）の斜線を引いた円の記号を指す。⑰は台所の上の，傍記タの黒丸の記号のすぐ下の，左半分が黒い円の記号を指す。⑱は1階のCLの記号（傍記オ）を指す。電灯分電盤結線図は，1φ3W 100/200Vの引込みから屋外のWhを経て屋内のBE 3P 50AF 50A 30mAに至り，ⓐ〜ⓗ（1階照明・コンセント）とⓘ〜ⓜ（2階照明・コンセント）はそれぞれB 100V 2P 20A，ⓝ（2階ルームエアコン）はB 200V 2P 20A，別にB 200V 2P 20Aからⓞ（1階ヒートポンプ給湯器）へ至る。接地の記号もある

〔配線図の前書き〕図は，木造2階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．分電盤の外箱は合成樹脂製である。
５．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
６．図記号で示す一般用照明にはLED 照明器具を使用することとし，選択肢（答え）の写真にある照明器具は，すべてLED 照明器具とする。
７．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
８．３路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

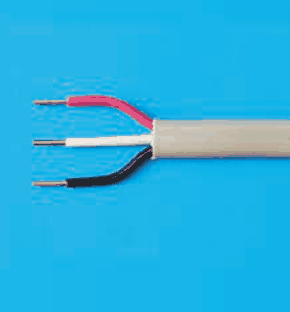

✓ これが正解ロ灰色のケーブル1本。心線は赤色・白色・黒色の3本

解説

⑭には、白・黒・赤の3本が入った3心ケーブル1本が必要です。

この問は、2つのボックスの間のケーブルに、最少で何本の心線が要るかを、配線図から判断します。

⑭は、玄関にある2つのボックスの間をつなぐ配線です。ⓒの回路の電源は、階段側のボックスから玄関のボックスへ送られます。玄関のボックスには、玄関の照明（傍記コ）と、傍記ク・ケ・コのスイッチが集まっています。傍記コの照明は、このボックス側のものと、電源側のボックスに付いたCLの2つで、1つのスイッチで入れ切りします。

そのため、2つのボックスの間には、電源の白と黒に加えて、スイッチで切り替わった電気を送る赤が1本要り、合計3本です。3本は、白・黒・赤の3心ケーブル1本で足ります。2心2本では心線が4本になり、最少にならず、赤も無くなります。

覚え方は、電源の白黒に、スイッチ線の赤を足す、です。

ほかの選択肢の解説

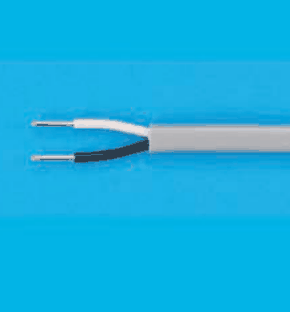

イ…白色と黒色の2本：白と黒の2本だけでは、玄関のスイッチで電源側のボックスにあるCLを入れ切りするための、スイッチ線（赤）がありません。照明が点灯制御できず、不足します。

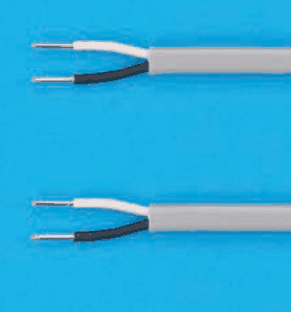

ハ灰色のケーブル2本。どちらも心線は白色と黒色の2本：2心ケーブルを2本使うと、心線は合計4本になります。必要な電線は3本なので、最少の心線数という条件に反するうえ、赤の心線もありません。

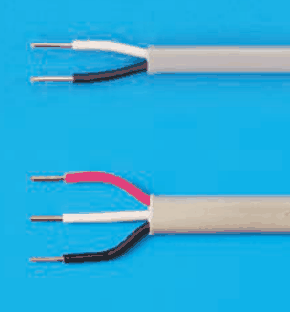

ニ灰色のケーブル2本。上は心線が白色と黒色の2本，下は心線が赤色・白色・黒色の3本：2心と3心を1本ずつだと、心線は合計5本になります。必要なのは白・黒・赤の3本で足りるので、最少という条件に当たらず、無駄の多い組合せです。
