令和3年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問41

配線図

接地抵抗に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑪で示す部分の接地抵抗を測定するものは。

鉄骨軽量コンクリート造一部２階建工場及び倉庫の配線図。上は2階平面図で，2階事務室と階段があり，配線は実線である。蛍光灯形の照明器具（傍記イ4個・ロ4個），壁側が黒く縦線2本のある円のコンセントの記号に傍記2が3個（上の壁に2個と左下の隅に1個，左上のものからⓓへの矢印），RCの室内機（傍記I）2個と室外機（傍記O）2個（室外機からの配線が接地の記号に至り，⑪はこの接地の記号を指す），四角の中に丸で囲んだSの図記号2個，CV 5.5－3Cの配線3本が集まる小さな四角いボックス（⑫）とそこから四角のaへの立上り・引下げの記号への配線，中央の斜線の入った円のボックス（⑬），階段の近くの黒丸3個の点滅器（傍記イロハで⑭が指し，右の黒丸に傍記3），黒丸の点滅器と⑬のボックスの間の縦の配線（①），黒丸の点滅器から階段への立上り・引下げの記号への配線，⑬のボックスから電灯分電盤L－2へのⓒの配線，L－2からひし形のⓐへの配線がある。中央は1階平面図で，1階工場・洗面所・階段と屋外の倉庫・駐車場・公道があり，工場内と倉庫内の配線は短い線を並べた線（点線）である。洗面所のすぐ右の上側の壁に上側が黒く縦線2本のある円のコンセントの記号に傍記ET（接地の記号への配線あり，⑮），そこから立上り・引下げの記号への配線，階段に照明器具（傍記ハ）とその上の立上り・引下げの記号（⑯），階段の右の黒丸の点滅器（傍記3 ハ），3.7kWのMの図記号（接地あり）と点線の四角（⑩）と四角のd，四角のcとSの四角と3P 30A 250V Eの傍記のあるコンセント（接地あり，⑨），四角のbとSの四角とその上の丸の中に黒丸の図記号に傍記B（③），1.5kWのMの図記号（接地あり，⑧はこの接地を指す）とその横の四角の中に平行な短い2本線のある記号（⑱），10kWのHの図記号（接地あり）と動力分電盤P－2・四角のe，P－2から小さな四角いボックス（⑳）へのIV14×3（E31）の配線（⑲），そこからCV 14－3Cの配線がある。外壁に1φ3W 100/200Vの引込みとWhを経た電灯分電盤L－1，3φ3W 200Vの引込みとWhを経た動力分電盤P－1，ひし形のⓐと四角のaへの立上り・引下げの記号への配線，左側が黒く横線のある円のコンセントの記号に傍記WP（ⓑ），工場の下側の壁の照明器具ⓐ2個，二重丸のⓐの位置の小さな四角と黒丸のA(6A)がある。屋外の配線は一点鎖線で，ⓑのWPのコンセントから倉庫のB（②）までの配線（電路の長さの字と寸法の線），二重丸のⓐの位置から駐車場の下のN200の傍記の二重丸の器具（⑤）への配線と，そこから上のN200の器具への縦の配線があり，縦の配線にトラフの傍記があって④⑰が指す。倉庫の中にはBとⓑ，照明器具2個（傍記ニ），小さな四角いボックス，黒丸の点滅器（傍記ニ），下側が黒く縦線2本のある円のコンセントの記号がある。下は電灯分電盤結線図L－1（1φ3W 100/200Vの引込みから屋外のWh（⑦），屋内のB 3P 150AF 125A，BE 3P 50AF 50Aからひし形のⓐ L－2，B 3P 100AF 75Aから，E 200V 20Aと点線の四角（⑥）とTSを経て二重丸のⓐ，BE 100V 20Aからⓐ，BE 100V 20Aからⓑ），電灯分電盤結線図L－2（1φ3W 100/200Vのひし形のⓐ L－1からB 3P 50AF 50A，B 100V 20Aからⓒ，B 100V 20Aからⓓ），動力分電盤結線図P－1（3φ3W 200Vの引込みから屋外のWh，屋内のB 3P 100AF 100A，BE 3P 30Aから四角のa 2階，BE 3P 30Aから四角のb 1階工場，BE 3P 30Aから四角のc 1階工場，BE 3P 50Aから四角のd 1階工場，BE 3P 50Aから四角のe P－2 1階工場）と，凡例（丸のⓐ〜ⓓは単相100V回路，二重丸のⓐは単相200V回路，ひし形のⓐは単相3線式100/200V回路，四角のa〜eは三相200V回路，電灯分電盤と動力分電盤の記号）

〔配線図の前書き〕図は，鉄骨軽量コンクリート造一部２階建工場及び倉庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き電灯回路は600 V ビニル絶縁ビニルシースケーブル平形(VVF)，動力回路は600 V 架橋ポリエチレン絶縁ビニルシースケーブル(CV)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間が0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセントは，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

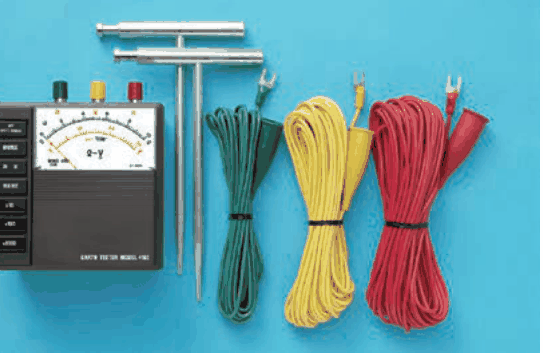

✓ これが正解ニカラー写真。黒色の箱形の計器で，上部に緑・黄・赤の端子，前面に目盛板と押しボタンが並び，その横にT字形の金属の棒2本と，緑・黄・赤の巻いたコードがある

解説

接地抵抗は、補助接地棒と緑・黄・赤のコードが付く接地抵抗計で測ります。

この問は、⑪で示す接地の部分の接地抵抗を測る計器を、写真から選ぶ問題です。⑪は、2階の空調機の室外機から出る接地線の先の接地極です。接地抵抗は、接地極と大地の間の抵抗で、接地抵抗計（アーステスタ）で測ります。測るときは、基準にする補助の接地棒を地面に2本打ち、本体の3つの端子（緑・黄・赤）とコードでつなぎます。

写真の見分けどころは、黒い箱形の本体の上部に緑・黄・赤の3つの端子があること、T字形の金属の棒2本（補助接地棒）と、緑・黄・赤の巻いたコードが付属していることです。これに当たるのは、最後の写真の計器です。

他の計器は、目盛板にMΩの字と500 Vの表示がある絶縁抵抗計、小さな箱から赤・白・青の3本のコードが出る検相器（三相の相順を調べる計器）、DCV・ACVなどの切替表示がある回路計（テスタ）です。補助接地棒が付いているのは接地抵抗計だけです。

覚え方は、接地抵抗計は補助接地棒と緑・黄・赤のコードです。

ほかの選択肢の解説

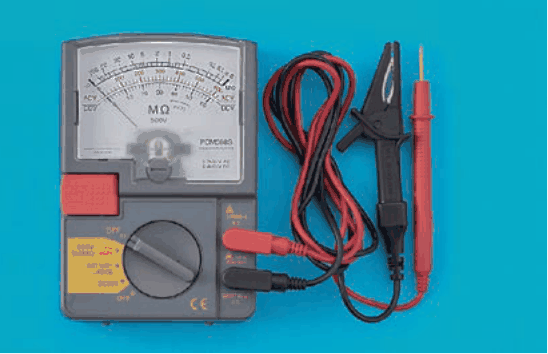

イカラー写真。灰色の計器で，目盛板にMΩの字と500Vの字，左下に赤色の部品，下部に切替つまみがあり，赤と黒のコードと赤色の棒状のプローブ・黒色のワニ口クリップが付いている：目盛板にMΩの字と500 Vの表示がある灰色の計器は絶縁抵抗計です。電線や機器の絶縁の良否を測る計器で、接地極と大地の間の抵抗である接地抵抗を測るものではありません。

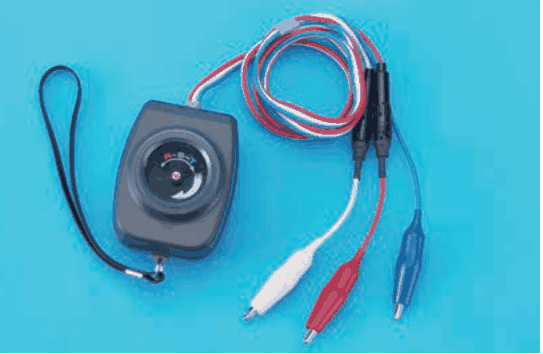

ロカラー写真。黒色のストラップが付いた濃い灰色の小さな箱形の器具で，前面に丸い窓があり，箱から赤・白・青の3本のコードが出て，先端に白・赤・青のクリップが付いている：小さな箱から赤・白・青の3本のコードが出ている計器は、三相回路の相順を調べる検相器と見られます。接地抵抗の値を測る計器ではなく、補助接地棒も付いていません。

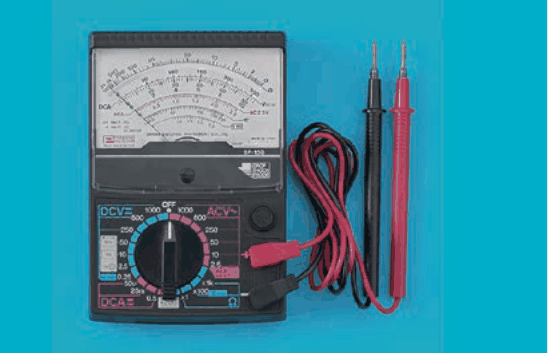

ハカラー写真。黒色の計器で，目盛板の下に切替つまみがあり，DCV・ACV・DCA・Ωの字の表示がある。赤と黒のコードの先に赤と黒の棒状のプローブが付いている：目盛板の下にDCV・ACV・DCA・Ωの切替表示があるのは回路計（テスタ）です。電圧・電流・抵抗の測定に使いますが、接地抵抗の測定に必要な補助接地棒は付いていません。

この科目を演習で解くこの問題を記録に残す

出典：令和3年度下期第二種電気工事士筆記試験（午後）問41（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
