令和6年度下期第二種電気工事士学科試験（電気技術者試験センター）問41

✓ これが正解ニ

解説

⑪は接地抵抗を測る、接地抵抗計（アーステスタ）です。

接地抵抗は、接地極と大地の間の抵抗で、専用の接地抵抗計（アーステスタ）で測ります。⑪は、2階の室外機（RC の添字Oの付いた機器）に付く接地の図記号です。その接地抵抗を測る計器を選びます。

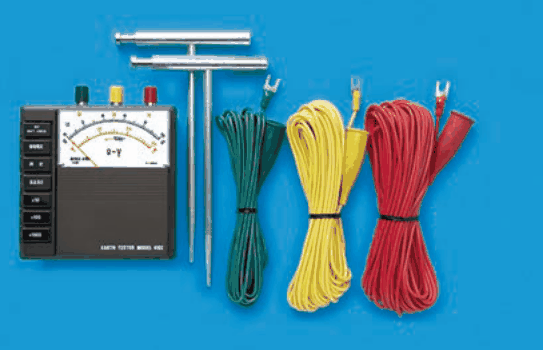

接地抵抗計は、測る接地極のほかに、補助の接地極を2本、地面に打って測ります。そのため写真では、T字形の金属の棒2本と、3本の電線（緑・黄・赤）が付属しているのが目印です。本体の上部には、緑・黄・赤の端子が並び、針式の目盛板があります。4枚の写真のうち、黒い箱形で、T字形の棒2本と緑・黄・赤の電線3束が付いたものが当てはまります。

肢を中身で比べます。灰色の本体にMΩの目盛板があるものは絶縁抵抗計で、電路と大地の間などの絶縁抵抗を測ります。赤・白・青のリードにクリップが付いたものは、検相器です。多数の目盛りと切換えつまみを持ち、赤と黒のテストリードが2本だけのものは、電圧や抵抗を測る回路計です。

覚え方は、補助接地棒2本と3色の電線は接地抵抗計、です。

ほかの選択肢の解説

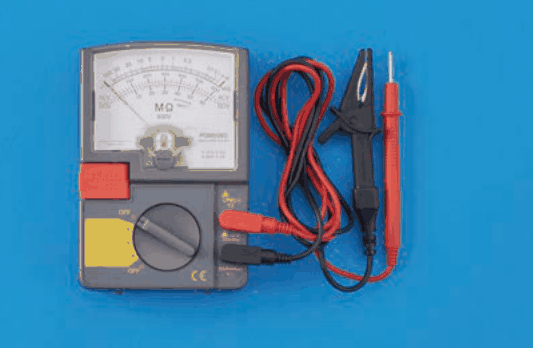

• イ灰色の本体の上部に指針式の目盛板（MΩの字）があり，赤いボタンと回転つまみ，赤と黒のテストリード（わにぐちクリップと測定棒）が付いた計器：MΩの目盛りと、赤いボタンが付いた計器は絶縁抵抗計です。電路と大地の間や電線相互の絶縁を測る計器で、接地極の抵抗を測る補助接地棒は付いていません。

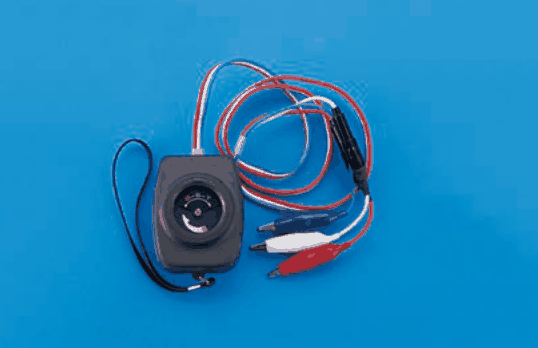

• ロ黒い小さな丸みのある本体の正面に丸い表示窓があり，赤・白・青のリード線（わにぐちクリップ付き）とストラップが付いた計器：先にわにぐちクリップの付いた3色のリード線を持つ計器で、三相の相順を見る検相器とみられます。補助の接地棒が無く、接地抵抗を測る構成になっていません。

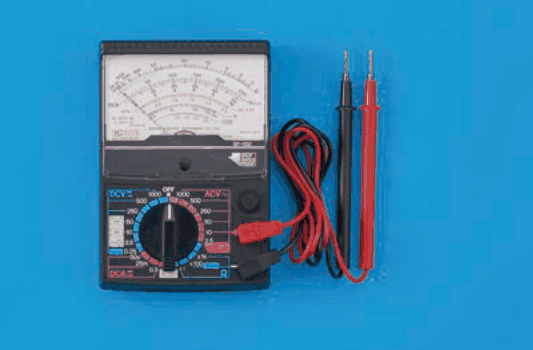

• ハ黒い本体に多数の目盛りのある指針式の表示部と，色分けされた表示のある回転つまみがあり，赤と黒のテストリード2本が付いた計器：切換えつまみと多数の目盛りを持ち、テストリードが赤と黒の2本の計器は回路計（テスタ）です。電圧や抵抗を測りますが、接地抵抗の測定用の補助接地棒は付属しません。
