令和4年度上期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問47

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑰で示す部分の配線を器具の裏面から見たものである。正しいものは。ただし，電線の色別は，白色は電源からの接地側電線，黒色は電源からの非接地側電線，赤色は負荷に結線する電線とする。

木造2階建住宅の配線図。左に1階平面図（玄関・和室・居間・台所・風呂・階段，建物の外に駐車場・庭），右上に2階平面図（洋室・寝室・洋室・階段・ベランダ），その下に凡例（ⓐ〜ⓜ印は単相100V回路，ⓝ〜ⓞ印は単相200V回路，黒と白に斜めに塗り分けた四角は電灯分電盤），下に電灯分電盤結線図がある。平面図には照明器具・コンセント・点滅器・換気扇・ボックスなどの図記号と実線の配線，器具の傍記（DL・CL・LD・EET・WP・E・RC・H・2・3など）と回路番号，点滅器と器具の対応を示すカナ（ア〜ヒ）がある。①は1φ3W 100/200Vの引込口からWhを経て建物の上側の外壁沿いに右へ進み，右側の外壁沿いに下りて電灯分電盤に至る破線の配線を指す。②は風呂の入口付近の，傍記セ・ソとLの字のある2つの黒丸の記号を指す。③はHの記号（ヒートポンプ給湯器）につながる接地の記号を指す。④は1階の庭側の外壁のコンセントの記号の下にある，WPの字の付いた破線の小さな四角を指す。⑤は屋外の左下の器具から建物へ向かう配線の(PF16)の字を指す（屋外の左上の器具から建物へ向かう配線にも(PF16)の字がある）。⑥は屋外の左下の，黒丸の入った四角の記号のすぐ右の配線の部分を指す。⑦は和室の斜線を引いた円の記号を指す。⑧は2階の階段の下端付近の，白抜きの四角の記号の下にある小さな円とそこから出た矢印の部分を指す。⑨は2階の傍記ノ・ハの2つの黒い菱形の記号を指す。⑩は電灯分電盤結線図のⓝの回路を指す。⑪は2階のⓙの字の下の白抜きの四角の記号を指す。⑫は2階のベランダ側の壁の，20A250V Eの傍記のあるコンセントの記号を指す。⑬は電灯分電盤結線図のⓝの回路のB（200V 2P 20A）を指す。⑭は1階の玄関の斜線を引いた円の記号と，その右下（階段の右上）の斜線を引いた円の記号の間の配線を指す。⑮は玄関の斜線を引いた円の記号を指す。⑯は玄関の右下（階段の右上）の斜線を引いた円の記号を指す。⑰は台所の上の，傍記タの黒丸の記号のすぐ下の，左半分が黒い円の記号を指す。⑱は1階のCLの記号（傍記オ）を指す。電灯分電盤結線図は，1φ3W 100/200Vの引込みから屋外のWhを経て屋内のBE 3P 50AF 50A 30mAに至り，ⓐ〜ⓗ（1階照明・コンセント）とⓘ〜ⓜ（2階照明・コンセント）はそれぞれB 100V 2P 20A，ⓝ（2階ルームエアコン）はB 200V 2P 20A，別にB 200V 2P 20Aからⓞ（1階ヒートポンプ給湯器）へ至る。接地の記号もある

〔配線図の前書き〕図は，木造2階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．分電盤の外箱は合成樹脂製である。
５．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
６．図記号で示す一般用照明にはLED 照明器具を使用することとし，選択肢（答え）の写真にある照明器具は，すべてLED 照明器具とする。
７．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
８．３路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

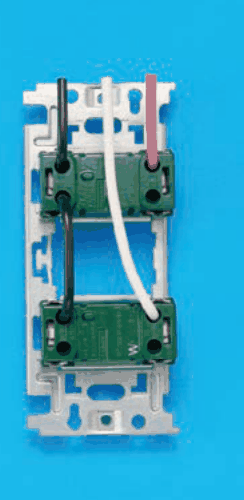

✓ これが正解ハ器具の裏面の写真。取付枠に上下2つの緑色の器具が付き，下の器具の右下にWの字がある。上から来た黒色の電線が上の器具の左の端子に入り，そこから黒色の渡り線が下の器具の左の端子へつながる。上から来た赤色の電線が上の器具の右の端子に入る（渡り線は無い）。上から来た白色の電線は上の器具を通らずに下の器具の右の端子に入る

解説

黒は点滅器とコンセントの電源側、赤は点滅器から負荷、白はW端子です。

この問は、点滅器とコンセントを1つの箱にまとめた器具の、裏面の結線を選ぶ問題です。

⑰は、台所にある、コンセントの記号に点滅器の黒丸（傍記タ）が組み合わさった記号で、点滅器とコンセントが1組になっています。写真の裏面では、上が点滅器、下が右下にWの字のあるコンセントです。Wは、接地側（白）の電線をつなぐ端子の表示です。

問の色の決まりは、白が電源からの接地側、黒が電源からの非接地側、赤が負荷（照明）へ行く線です。正しい結線は、黒を点滅器の左の端子に入れ、そこから黒の渡り線でコンセントの左の端子へ送ります。赤は点滅器の右の端子から出して、照明へ行きます。白は点滅器を通さず、コンセントのWの端子に直接入れます。

この結線が写っているのが正解です。覚え方は、黒は点滅器を経由してコンセントへ、白はコンセントのWへ直接、赤は点滅器の出口から負荷へ、です。

ほかの選択肢の解説

イ…下の器具の左の端子へつながる。上から来た赤色の電線が上の器具の右の端子に入り，そこから黒色の渡り線が下の器具の右の端子へつながる。上から来た白色の電線は上の器具を通らずに下の器具の右の端子に入る：点滅器の右の端子に入った赤から、黒の渡り線がコンセントのWの端子へ伸びています。白の電線も同じ端子に入るので、スイッチの出口と接地側が直接つながってしまい、誤りです。

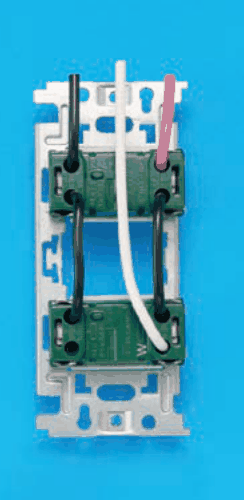

ロ…下の器具の左の端子へつながる。上から来た白色の電線が上の器具の右の端子に入り，そこから白色の渡り線が下の器具の右の端子へつながる。上から来た赤色の電線は上の器具を通らずに下の器具の右の端子に入る：白を点滅器の右の端子に入れて渡り線でコンセントへ送り、赤をコンセントのWの端子に入れています。接地側の白が点滅器を通り、照明へ行く赤が接地側の端子につながるので誤りです。

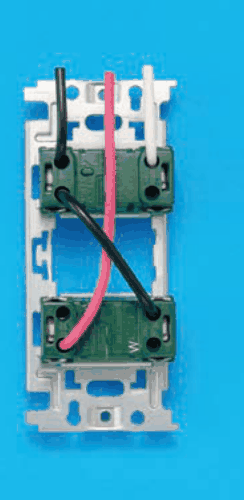

ニ…斜めに下の器具の右の端子へつながる。上から来た白色の電線が上の器具の右の端子に入る。上から来た赤色の電線は上の器具を通らずに下の器具の左の端子に入る：黒の渡り線が点滅器の左の端子から斜めにコンセントの右の端子、つまりWの端子へつながっています。非接地側の黒が接地側の端子に入り、赤も左の端子に入るため誤りです。

この科目を演習で解くこの問題を記録に残す

出典：令和4年度上期第二種電気工事士筆記試験（午後）問47（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
