令和2年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問47

配線図

配線工事に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑰で示す部分の配線工事で，一般的に使用されることのない工具は。

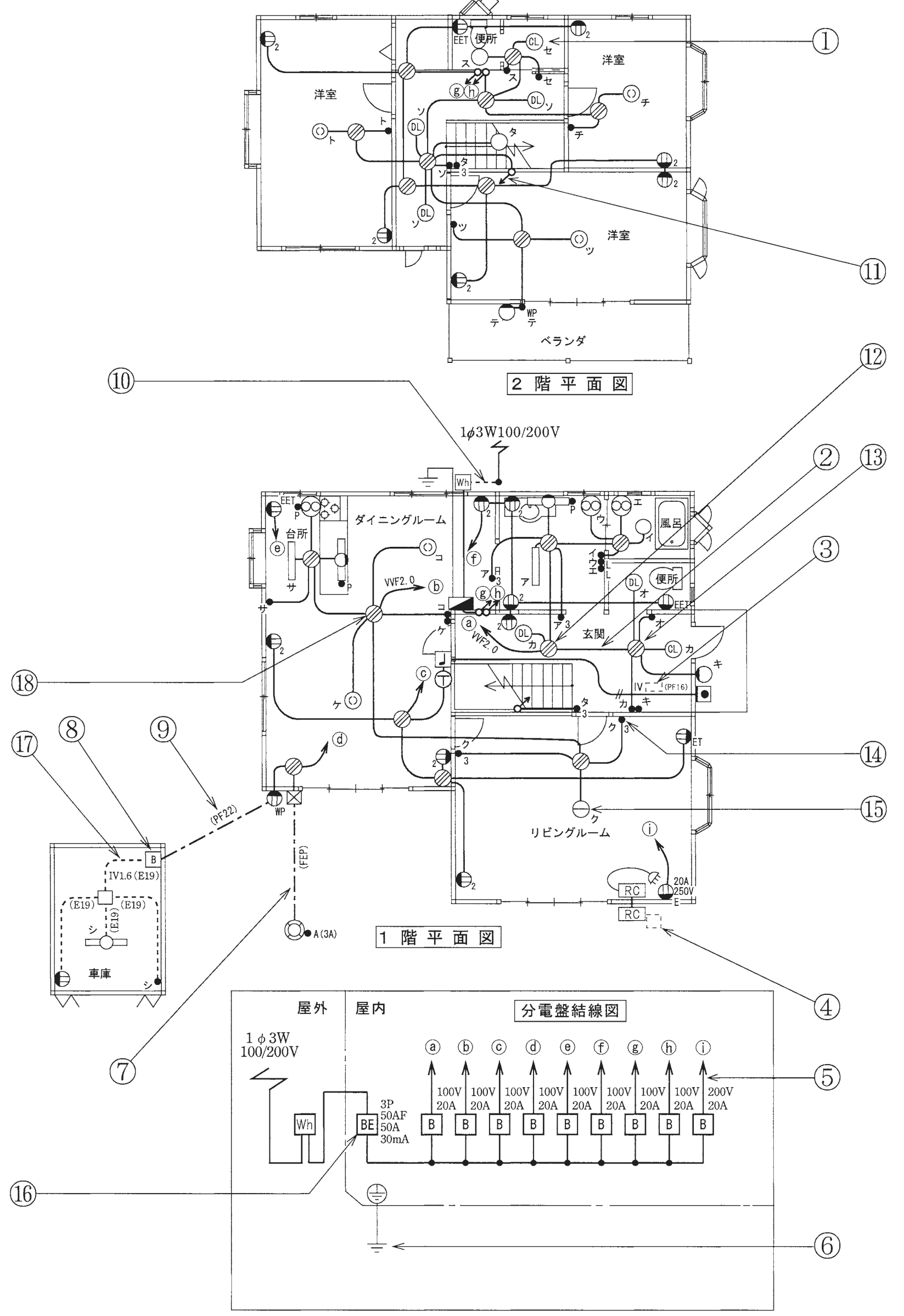

木造2階建住宅及び車庫の配線図。上は2階平面図，その下に1階平面図，1階平面図の左下に車庫，一番下に分電盤結線図がある。照明器具・コンセント・点滅器・ボックスの図記号と，屋内は実線の配線，2・EET・ET・WP・20A 250V E・DL・CL・P・Lなどの傍記，点滅器と器具の対応を示すカナ，回路番号ⓐ〜ⓘの記号がある。2階平面図は洋室3室・便所・階段・ベランダで，①は便所の右の，CLの字の入った丸の記号（傍記セ）を指す。便所の下にⓖとⓗへの矢印，階段にタの照明器具と黒丸2つの点滅器（傍記タソと3），DLの照明器具（傍記ソ）がある。⑪は階段の右の，矢印の付いた小さな白丸の記号とその左下の斜線の丸のボックスの間の配線の所を指す。ベランダの壁には照明器具（傍記テ）と黒丸の点滅器（傍記WP テ）がある。1階平面図は台所・ダイニングルーム・風呂・便所・玄関・階段・リビングルームで，上側の壁の外の1φ3W100/200Vの引込みの黒丸からWhまでの点線（短い線を並べた線）を⑩が指し，Whの左に接地の記号がある。ダイニングルームの右に分電盤（斜めに黒く塗り分けた長方形）があり，その左のダイニングルームの斜線の丸のボックス（VVF2.0の配線でⓑへの矢印）を⑱が指す。玄関の左にDL（傍記カ）のそばの斜線の丸のボックス（⑫），玄関にDL（傍記オ）・CL（傍記カ）・点滅器（傍記オ）につながる斜線の丸のボックス（⑬）があり，⑫と⑬のボックスの間の配線を②が指す。玄関の右下には照明器具（傍記キ）と四角の中に黒丸の押しボタンの記号があり，その左の傍記IVと短い破線のかぎ形の線と(PF16)の字を③が指す。階段の左に音符の入った四角の記号と丸の中にTの字の記号がある。⑭はリビングルームの上の，階段の下の黒丸の点滅器（傍記ク 3）を指し，⑮はリビングルームの円の中に横線のある記号（傍記ク）を指す。リビングルームの下の壁にRCの記号と20A 250V Eのコンセント（ⓘへの矢印）があり，壁の外のRCの記号の右の破線の小さな四角を④が指す。1階の左下の壁に傍記WPのコンセントと⊠のボックスがあり，コンセントから(PF22)の字のある一点鎖線の配線が車庫のBの記号に至り，⑨はこの一点鎖線を，⑧は車庫のBを指す。⊠のボックスから下へ(FEP)の字のある一点鎖線の配線が二重丸の照明器具（傍記A(3A)）に至り，⑦はこの一点鎖線を指す。車庫の中の配線は点線（短い線を並べた線）で，BからIV1.6(E19)の字のある配線（⑰が指す）が四角いボックスに至り，そこから(E19)の配線で照明器具（傍記シ），コンセント，黒丸の点滅器（傍記シ）に至る。分電盤結線図は，屋外の1φ3W 100/200Vの引込みからWhを経て屋内のBE 3P 50AF 50A 30mA（⑯が指す）に至り，B 9個から100V 20Aの回路ⓐ〜ⓗと200V 20Aの回路ⓘへ分岐する（⑤はⓘの配線を指す）。分電盤の接地の記号から下の接地の記号へ配線があり，⑥は下の接地の記号を指す

〔配線図の前書き〕図は，木造２階建住宅及び車庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．分電盤の外箱は合成樹脂製である。
６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

✓ これが正解ニ赤い握りの付いたはさみ形の工具で，先に白い半円形の刃がある

解説

⑰はE19の金属管工事。樹脂管用カッタは使わない。

⑰は車庫の中のボックスにつながる配線で、傍記はIV1.6（E19）です。IV1.6は直径1.6mmのビニル絶縁電線、E19は呼び19のねじなし電線管（金属管）を表し、金属管を使う配線工事です。

金属管を使う配線工事で使う工具を、写真から考えます。円すい形で側面に縦の溝がある刃は、管を切った後の内側のバリ（切り口のとげ）を削るリーマです。白い弓形の枠に細い刃を張ったものは、金属管を切る弓のこ（金切りのこ）です。黄色の輪のケースに黒い線が巻かれたものは、管に電線を通すための通線用のワイヤです。

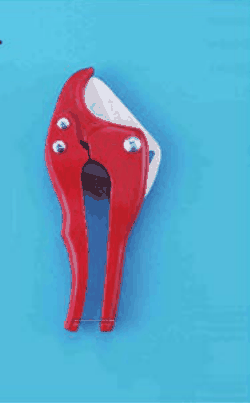

一方、赤い握りのはさみ形で、先に白い半円形の刃が付いた工具は、塩化ビニル管などの樹脂の管を切るカッタです。金属管は切れないので、この配線工事で一般的に使われることはありません。E19は金属管、樹脂管用のカッタは使わない、と覚えます。

ほかの選択肢の解説

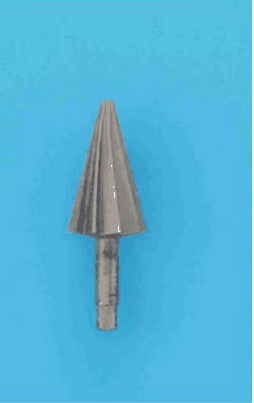

イ先のとがった円すい形の金属の刃（側面に縦の溝）と細い軸の工具：リーマは、管の切り口の内側を削って、電線の被覆を傷つけにくくする工具です。金属管の配線工事で一般的に使うので、使われない工具ではありません。

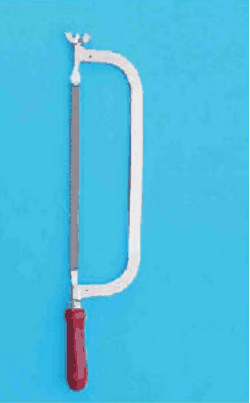

ロ白い弓形の枠に細い刃を張り，下に赤い握りが付いた工具：弓のこは、金属管を必要な長さに切断するときに使う工具です。金属管を使う⑰の工事で用いるので、使うことのない工具には当たりません。

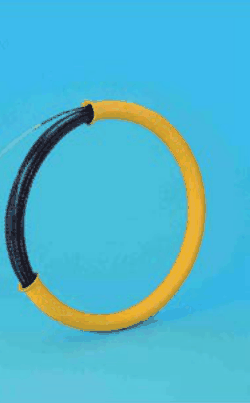

ハ黄色の輪の形のケースに巻かれた黒い線。端から細い線が出ている：黄色いケースの通線用ワイヤは、管の中に電線を通すときに使います。⑰のように管の中を通す配線では使われるため、使用されない工具とはいえません。
