令和5年度下期第二種電気工事士学科試験（午前）（電気技術者試験センター）問47

✓ これが正解ニ

解説

塩ビ管用のパイプカッタは、金属管の工事に使いません。

⑰は、車庫の中の、IV1.6 を（E19）、つまりねじなし電線管に通して露出で配線する部分です。金属管の工事で使う道具の見分けが決め手になります。管は金切りのこで必要な長さに切ります。切り口の内側にできたバリは、縦に溝の入った円すい形のリーマで削ります。電線は、黄色い輪にまとめた通線器を使って、管の中に通します。

写真の4つを見ると、縦に溝のある円すい形の刃物はリーマ、コの字の枠に細い刃を張った工具は金切りのこ、黄色い輪に黒い線を巻いたものは通線器です。いずれも金属管の工事で使います。

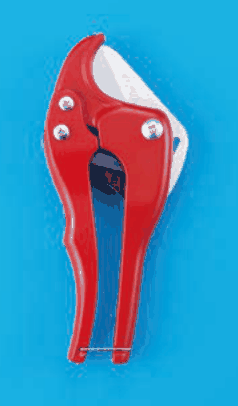

残りの、赤い2本の握りと白い半円形の刃を持つ工具は、硬質ポリ塩化ビニル電線管を切るためのパイプカッタです。金属管には使いません。覚え方は、金属管は金切りのこ・リーマ・通線器、塩ビ管には専用のカッタ、です。

ほかの選択肢の解説

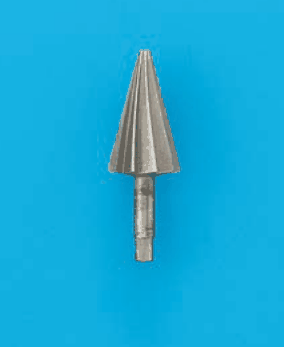

• イ先がとがった円すい形で表面に縦の溝が入った金属製の刃物と，下に軸がある工具：縦に溝のある円すい形の刃物はリーマで、金属管を切った後、切り口の内側のバリを削るのに使います。ねじなし電線管の工事では使う工具で、使われないものには当たりません。

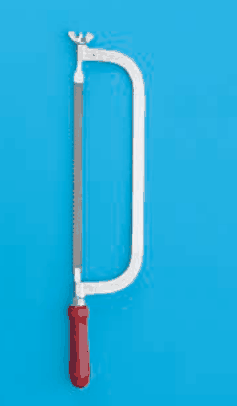

• ロコの字形の金属製の枠に細い刃が張られ，赤い握りの付いた工具：コの字の枠に細い刃を張った工具は金切りのこで、金属管を必要な長さに切るときに使います。⑰の（E19）の配線で一般的に使う工具なので、使われないものではありません。

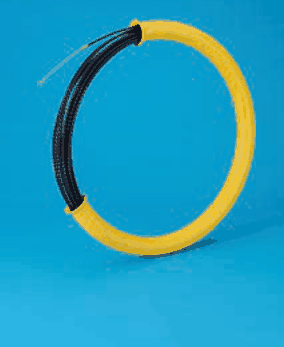

• ハ黄色い輪の形のケースに黒い線が巻かれ，線の先端が外に出ている：黄色い輪に黒い線が巻かれたものは通線器で、管の中に電線を通すときに使います。管を使う配線工事では広く使われる道具なので、一般的に使われないものとはいえません。
