令和4年度上期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問46

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

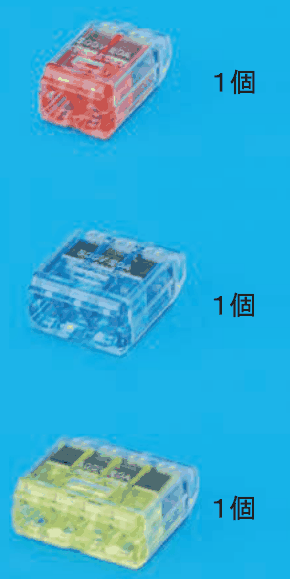

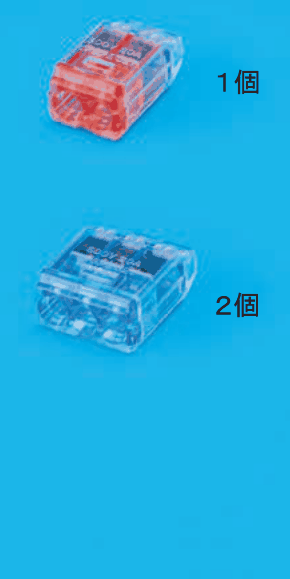

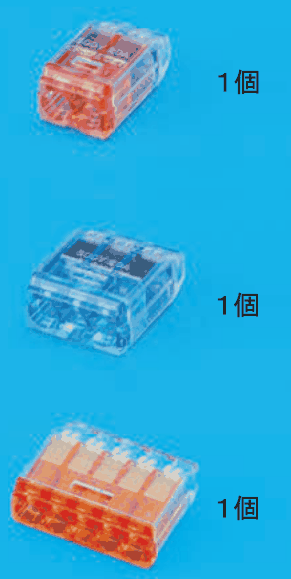

⑯で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6 とする。

木造2階建住宅の配線図。左に1階平面図（玄関・和室・居間・台所・風呂・階段，建物の外に駐車場・庭），右上に2階平面図（洋室・寝室・洋室・階段・ベランダ），その下に凡例（ⓐ〜ⓜ印は単相100V回路，ⓝ〜ⓞ印は単相200V回路，黒と白に斜めに塗り分けた四角は電灯分電盤），下に電灯分電盤結線図がある。平面図には照明器具・コンセント・点滅器・換気扇・ボックスなどの図記号と実線の配線，器具の傍記（DL・CL・LD・EET・WP・E・RC・H・2・3など）と回路番号，点滅器と器具の対応を示すカナ（ア〜ヒ）がある。①は1φ3W 100/200Vの引込口からWhを経て建物の上側の外壁沿いに右へ進み，右側の外壁沿いに下りて電灯分電盤に至る破線の配線を指す。②は風呂の入口付近の，傍記セ・ソとLの字のある2つの黒丸の記号を指す。③はHの記号（ヒートポンプ給湯器）につながる接地の記号を指す。④は1階の庭側の外壁のコンセントの記号の下にある，WPの字の付いた破線の小さな四角を指す。⑤は屋外の左下の器具から建物へ向かう配線の(PF16)の字を指す（屋外の左上の器具から建物へ向かう配線にも(PF16)の字がある）。⑥は屋外の左下の，黒丸の入った四角の記号のすぐ右の配線の部分を指す。⑦は和室の斜線を引いた円の記号を指す。⑧は2階の階段の下端付近の，白抜きの四角の記号の下にある小さな円とそこから出た矢印の部分を指す。⑨は2階の傍記ノ・ハの2つの黒い菱形の記号を指す。⑩は電灯分電盤結線図のⓝの回路を指す。⑪は2階のⓙの字の下の白抜きの四角の記号を指す。⑫は2階のベランダ側の壁の，20A250V Eの傍記のあるコンセントの記号を指す。⑬は電灯分電盤結線図のⓝの回路のB（200V 2P 20A）を指す。⑭は1階の玄関の斜線を引いた円の記号と，その右下（階段の右上）の斜線を引いた円の記号の間の配線を指す。⑮は玄関の斜線を引いた円の記号を指す。⑯は玄関の右下（階段の右上）の斜線を引いた円の記号を指す。⑰は台所の上の，傍記タの黒丸の記号のすぐ下の，左半分が黒い円の記号を指す。⑱は1階のCLの記号（傍記オ）を指す。電灯分電盤結線図は，1φ3W 100/200Vの引込みから屋外のWhを経て屋内のBE 3P 50AF 50A 30mAに至り，ⓐ〜ⓗ（1階 照明・コンセント）とⓘ〜ⓜ（2階 照明・コンセント）はそれぞれB 100V 2P 20A，ⓝ（2階 ルームエアコン）はB 200V 2P 20A，別にB 200V 2P 20Aからⓞ（1階 ヒートポンプ給湯器）へ至る。接地の記号もある

〔配線図の前書き〕図は，木造2階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

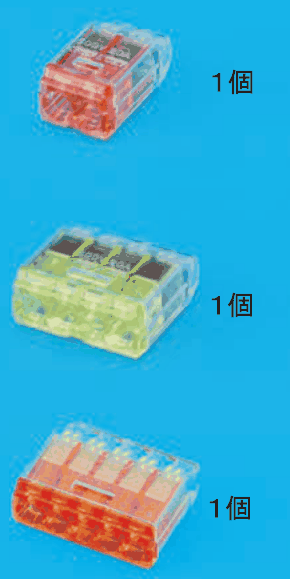

✓ これが正解ニ上から，差込口が2つある赤色の透明な差込形コネクタと １個 の字，差込口が4つある黄緑色の透明な差込形コネクタと １個 の字，差込口が5つある橙色の透明な差込形コネクタと １個 の字

解説

⑯は、2口・4口・5口の差込形コネクタを1個ずつ使います。

この問は、⑯のボックス内の接続を、差込形コネクタ（電線を差し込むだけでつなげる器具）の口数ごとに数える問題です。電線はすべてVVF1.6です。

差込形コネクタは、つなぐ電線の本数と同じ口数のものを選びます。ボックスの接続を、白（接地側）、黒（非接地側）、赤（スイッチ線）の組に分けて数えます。

⑯のボックスには、分電盤側へ行くⓒの回路、⑭で玄関のボックスへ行く3心ケーブル、CL、2口コンセント、階段側のボックスへ行くケーブルが集まっています。白は5本の組、黒は4本の組、赤は⑭の赤とCLの線の2本の組です。

そのため、白に5口、黒に4口、赤に2口で、各1個ずつです。写真では、赤が2口、黄緑が4口、橙が5口なので、赤・黄緑・橙の3個の組合せが正解です。覚え方は、組の本数と口数をそろえる、です。

ほかの選択肢の解説

この科目を演習で解く この問題を記録に残す

出典：令和4年度上期第二種電気工事士筆記試験（午後） 問46（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
