平成30年度下期第二種電気工事士筆記試験（電気技術者試験センター）問48

配線図

リングスリーブに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

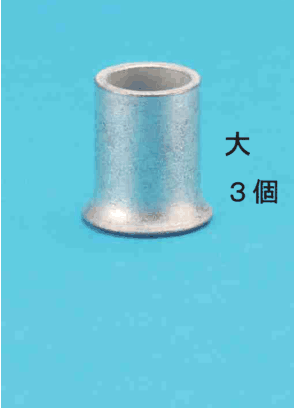

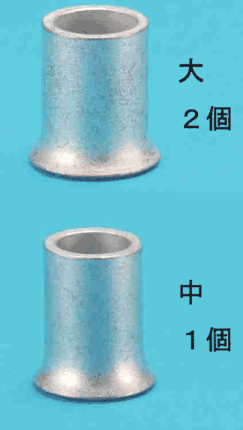

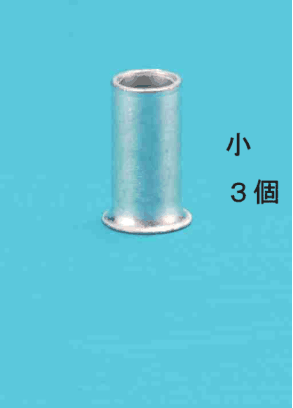

⑱で示すVVF 用ジョイントボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。ただし，接地配線も含まれるものとする。

鉄骨軽量コンクリート造店舗平屋建の配線図。上は平面図，下の左は電灯分電盤結線図，下の右は動力分電盤結線図と凡例。平面図の屋内の配線は実線で描かれ，引込線から分電盤までの傍記VVRの配線2本は破線，駐車場の配線は一点鎖線で描かれている。右上の屋外に3φ3W 200Vと1φ3W 100/200Vの引込みがあり，それぞれWhを経て破線（傍記VVR）で上の壁の動力分電盤（四角の中に向かい合う黒い三角形2つの記号）と電灯分電盤（四角の対角線の片側を黒く塗った記号）に至り，分電盤の上には接地の記号がある。左上の屋外にはNo1のRC（傍記O）から三相回路aへの矢印，No2のRC（傍記O）から三相回路bへの矢印があり，この2つのRCから実線が下へ延びて店舗の商品棚の上にある傍記IのRC4個に至る。左上に便所と手洗場がある。便所に傍記EETのコンセント，DL（傍記エ），円の中に2つの円の記号（傍記オ），傍記エオと傍記Lの黒丸の点滅器2個（⑰はこの点滅器）がある。手洗場に壁の照明器具（傍記ウ），長方形の照明器具（傍記イ），傍記イウの黒丸の点滅器2個，傍記2Eのコンセントがある。便所の斜線の入った円のボックスはDL・傍記オの記号・傍記エオの点滅器・手洗場の斜線の入った円のボックス・右の斜線の入った円のボックス（⑱）につながり，手洗場のボックスは傍記ウとイの照明器具と傍記イウの点滅器につながる。⑱のボックスは，上の壁の傍記EETと傍記2Eのコンセントからの配線，左のボックスからの配線（上にVVF2.0-3C，下にVVF2.0-2Cの字），右の回路ⓒへの矢印の配線（傍記VVF2.0-3C），下の冷蔵庫の傍記2Eのコンセントへの配線（傍記VVF2.0-3C）につながる。手洗場の傍記2Eのコンセントからの配線も冷蔵庫の傍記2Eのコンセントに至る。冷蔵庫の中に二重丸のⓐへの矢印がある。冷蔵庫の左上の黒丸の点滅器（傍記ア3）から右へ配線が事務所の斜線の入った円のボックス（⑲）に至る。⑲のボックスは，上の回路ⓑへの矢印，右の長方形の照明器具（傍記ア）3個への配線，右下の出入口付近の黒丸の点滅器（傍記ア3）への配線（⑩はこの配線）につながる。冷蔵庫の右に四角の中に丸で囲んだSの記号（傍記f20A，右に三相回路cの四角，上へ矢印。⑨はこの記号）がある。事務所の上の壁に傍記2のコンセントがあり回路ⓔへの矢印が出る。このコンセントからの配線は右の壁の傍記2のコンセントに至り，その右の外壁の外に壁付の照明器具の記号とその下の黒丸と破線の小さな四角（傍記(3A)。①はこの破線の四角）がある。その下の壁に円の中に中心で交わる3本の線のある記号（傍記6 二重丸のⓐ〜ⓕ用，左へ 分電盤へ の矢印。②はこの記号）がある。その下の斜線の入った円のボックス（⑪）は，上へ傍記VVF1.6の配線で黒丸の点滅器（傍記カ），右へ傍記VVF1.6の配線で四角の中に2つの円の記号（傍記カ），左へ傍記VVF2.0の配線で傍記2のコンセント（そこから傍記VVF2.0の配線で回路ⓕへの矢印），下へ傍記VVF2.0の配線で傍記2のコンセントにつながる。店舗には商品棚3列と長方形の照明器具の列があり，照明器具の列から二重丸のⓑ・ⓒ・ⓓへ，左の縦の照明器具の列から二重丸のⓔへの矢印がある。カウンタの左の丸い照明器具の記号から二重丸のⓕへの矢印がある。カウンタに円の中に縦線2本のある記号（傍記LK）2個が縦の配線で結ばれ，上のものから回路ⓖへの矢印が出る（③は下のもの）。カウンタの右の壁に傍記20Aのコンセント（回路ⓗへの矢印）と傍記E20Aのコンセント（回路ⓘへの矢印。④はこのコンセント）がある。出入口に円の中に×があり上下を黒く塗った記号（回路ⓐへの矢印）がある。下の壁に傍記2Eのコンセント2個と，左下と右下の外壁の外に傍記2 LK EET WPのコンセントがあり，下の壁の傍記2Eのコンセントから回路ⓓへの矢印が出る。左下の壁の内側に小さな四角があり，そこから上へ二重丸のⓖへの矢印の配線（⑧はこの配線）が出て，下へ一点鎖線が駐車場に延び，左の二重の円の記号から右の二重の円の記号まで一点鎖線が続く。この一点鎖線に傍記600V CV 5.5-2C (VE28)があり，その字を指す引出線に⑫⑬⑤がある。右下に構内の字がある。電灯分電盤結線図は，屋外の1φ3W 100/200VからWhを経て屋内のB（3P100A）に至り，B（100V 20A）から回路ⓐ，BE（100V 20A）からⓑ〜ⓘが出る。下の段にBE（100V 20A）から破線の小さな四角（⑦）を経て黒く塗った三角形3つの記号（傍記6。⑮はこの記号）に至る配線と，BE（200V 20A）6個からこの三角形の記号を経て二重丸のⓐ〜ⓕへ至る配線，BE（200V 20A）からTSを経て二重丸のⓖへ至る配線がある。その下に円の中に接地の記号（⑯）があり，そこから傍記IV5.5の線が接地の記号（⑥）に至る。動力分電盤結線図は，屋外の3φ3W 200VからWhを経て屋内のB（3P60A）に至り，BE（3P30A）から三相回路aの空調機（⑭はこの配線），BE（3P30A）から三相回路bの空調機，BE（3P20A）から三相回路cの冷蔵庫に至る。その下に円の中に接地の記号があり，接地の記号に至る。凡例は，ⓐ〜ⓘ印は単相100V回路，二重丸のⓐ〜ⓖ印は単相200V回路，四角のa〜c印は三相200V回路，四角の対角線の片側を黒く塗った記号は電灯分電盤，向かい合う黒い三角形2つの記号は動力分電盤

〔配線図の前書き〕図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

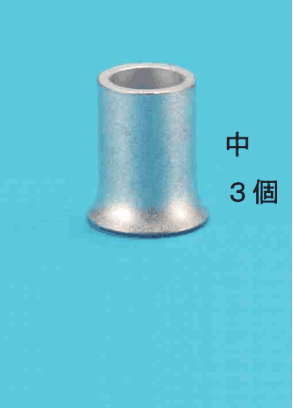

✓ これが正解ロリングスリーブ1個と 中 ３個 の字

解説

⑱は2.0 mmが3〜4本の接続が3か所で、中スリーブ3個です。

配線図の⑱はVVF用のジョイントボックスで、4本のケーブルが集まります。上の壁のEETと2Eのコンセントから来る3心、便所側のボックスから来る2心、回路ⓒの分電盤から来る3心、下の冷蔵庫の2Eのコンセントへ行く3心です。いずれもVVF2.0です。

リングスリーブでの接続は線の色ごとに行います。白線は4本、黒線も4本、接地線は3心のケーブル3本から1本ずつの3本です。2心のケーブルには接地線がないので、接地線は4本ではなく3本です。すべて2.0 mmなので、2.0 mmが3〜4本の接続は中スリーブにあたり、3か所とも中スリーブで、個数は3個です。

覚え方は、2.0 mmが3〜4本なら中、と線の色ごとに本数を数えることです。

ほかの選択肢の解説

この科目を演習で解く この問題を記録に残す

出典：平成30年度下期第二種電気工事士筆記試験 問48（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
