令和4年度上期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問43

配線図

漏電遮断器に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑬で示す図記号の機器は。

木造2階建住宅の配線図。左に1階平面図（玄関・和室・居間・台所・風呂・階段，建物の外に駐車場・庭），右上に2階平面図（洋室・寝室・洋室・階段・ベランダ），その下に凡例（ⓐ〜ⓜ印は単相100V回路，ⓝ〜ⓞ印は単相200V回路，黒と白に斜めに塗り分けた四角は電灯分電盤），下に電灯分電盤結線図がある。平面図には照明器具・コンセント・点滅器・換気扇・ボックスなどの図記号と実線の配線，器具の傍記（DL・CL・LD・EET・WP・E・RC・H・2・3など）と回路番号，点滅器と器具の対応を示すカナ（ア〜ヒ）がある。①は1φ3W 100/200Vの引込口からWhを経て建物の上側の外壁沿いに右へ進み，右側の外壁沿いに下りて電灯分電盤に至る破線の配線を指す。②は風呂の入口付近の，傍記セ・ソとLの字のある2つの黒丸の記号を指す。③はHの記号（ヒートポンプ給湯器）につながる接地の記号を指す。④は1階の庭側の外壁のコンセントの記号の下にある，WPの字の付いた破線の小さな四角を指す。⑤は屋外の左下の器具から建物へ向かう配線の(PF16)の字を指す（屋外の左上の器具から建物へ向かう配線にも(PF16)の字がある）。⑥は屋外の左下の，黒丸の入った四角の記号のすぐ右の配線の部分を指す。⑦は和室の斜線を引いた円の記号を指す。⑧は2階の階段の下端付近の，白抜きの四角の記号の下にある小さな円とそこから出た矢印の部分を指す。⑨は2階の傍記ノ・ハの2つの黒い菱形の記号を指す。⑩は電灯分電盤結線図のⓝの回路を指す。⑪は2階のⓙの字の下の白抜きの四角の記号を指す。⑫は2階のベランダ側の壁の，20A250V Eの傍記のあるコンセントの記号を指す。⑬は電灯分電盤結線図のⓝの回路のB（200V 2P 20A）を指す。⑭は1階の玄関の斜線を引いた円の記号と，その右下（階段の右上）の斜線を引いた円の記号の間の配線を指す。⑮は玄関の斜線を引いた円の記号を指す。⑯は玄関の右下（階段の右上）の斜線を引いた円の記号を指す。⑰は台所の上の，傍記タの黒丸の記号のすぐ下の，左半分が黒い円の記号を指す。⑱は1階のCLの記号（傍記オ）を指す。電灯分電盤結線図は，1φ3W 100/200Vの引込みから屋外のWhを経て屋内のBE 3P 50AF 50A 30mAに至り，ⓐ〜ⓗ（1階照明・コンセント）とⓘ〜ⓜ（2階照明・コンセント）はそれぞれB 100V 2P 20A，ⓝ（2階ルームエアコン）はB 200V 2P 20A，別にB 200V 2P 20Aからⓞ（1階ヒートポンプ給湯器）へ至る。接地の記号もある

〔配線図の前書き〕図は，木造2階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．分電盤の外箱は合成樹脂製である。
５．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
６．図記号で示す一般用照明にはLED 照明器具を使用することとし，選択肢（答え）の写真にある照明器具は，すべてLED 照明器具とする。
７．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
８．３路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

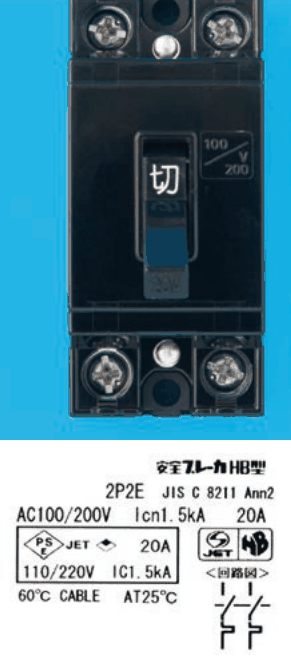

✓ これが正解ハ黒色の器具。上下に2つずつ端子ねじ，中央に切の字のハンドルと100/200Vの表示。下の銘板に安全ブレーカHB型，2P2E JIS C 8211 Ann2，AC100/200V Icn1.5kA 20A，PSEとJETの表示に 20A 110/220V IC1.5kA，60℃ CABLE AT25℃ の字と，回路図（2極とも引外し素子の記号）がある

解説

B 200V 2P 20Aは、100/200V用の2極2素子の配線用遮断器です。

この問は、分電盤結線図の図記号の機器を、銘板の字と形から見分ける知識問題です。

⑬は、結線図でBと書かれた、200V・2P・20Aの遮断器です。Bは配線用遮断器（安全ブレーカ）を表し、漏電遮断器はBEのように別に書かれます。2Pは2極、つまり電線2本を同時に切る遮断器です。200Vの回路なので、100V専用ではなく、100/200Vに対応したものが要ります。

写真の銘板では、安全ブレーカと書かれ、AC100/200V、2P2E、20Aとあり、回路図で2つの極の両方に引外し素子（過電流で動く部分）が付いているものが、これに当たります。

ほかは、AC100V専用で2P1Eのもの、小形漏電ブレーカと書かれテストボタンを持つものです。覚え方は、Bは配線用遮断器、200V回路は100/200V用の2P2E、です。

ほかの選択肢の解説

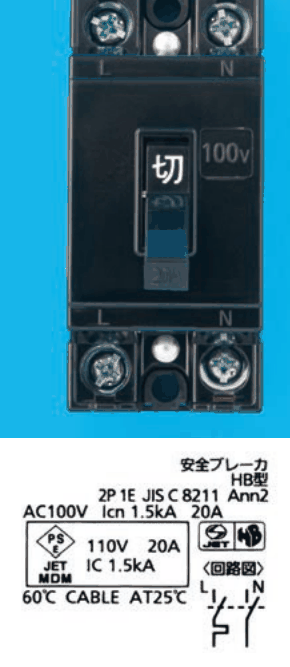

イ…とL・Nの字，中央に切の字のハンドルと100vの表示。下の銘板に安全ブレーカ HB型，2P 1E JIS C 8211 Ann2，AC100V Icn 1.5kA 20A，PSEとJET MDMの表示に 110V 20A IC 1.5kA，60℃ CABLE AT25℃ の字と，回路図（L・Nの2極で，Lの極にだけ引外し素子の記号）がある：銘板は安全ブレーカですが、AC100V専用で2P1Eです。引外し素子が片方の極だけで、200Vの回路に使える100/200V対応の遮断器ではないため、⑬には合いません。

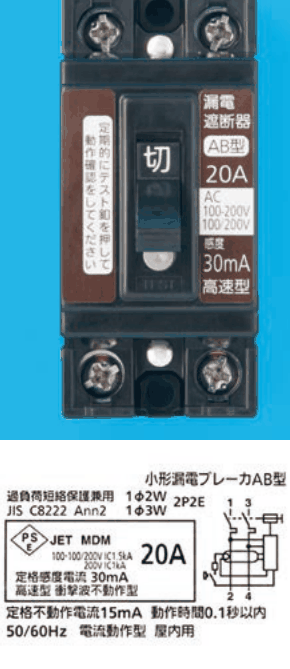

ロ…，中央に切の字のハンドルとその下に丸い白色のボタン，左の茶色の帯に定期的にテスト釦を押して動作確認をしてください，右の茶色の帯に漏電遮断器 AB型 20A AC 100-200V 100/200V 感度 30mA 高速型の字。下の銘板に小形漏電ブレーカAB型，過負荷短絡保護兼用 1φ2W 1φ3W 2P2E，JIS C8222 Ann2，JET MDM 100-100/200V IC1.5kA 200V IC1kA 20A，定格感度電流 30mA 高速型衝撃波不動作型，定格不動作電流15mA 動作時間0.1秒以内，50/60Hz 電流動作型屋内用の字と回路図（端子1・3・2・4）がある：銘板に小形漏電ブレーカとあり、丸いテストボタンも付いた漏電遮断器です。⑬はBで書かれた配線用遮断器で、漏電遮断器の記号ではないので、種類が違います。

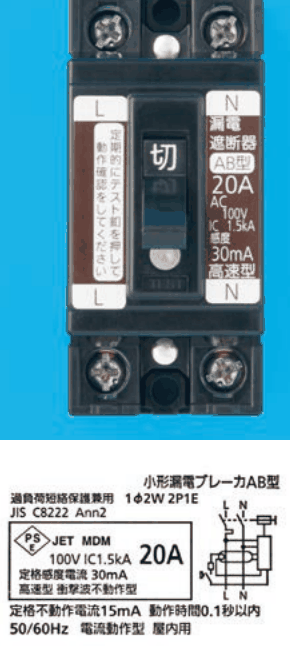

ニ…，中央に切の字のハンドルとその下に丸い白色のボタン，左の帯に L の字と定期的にテスト釦を押して動作確認をしてください，右の帯に N の字と漏電遮断器 AB型 20A AC100V IC 1.5kA 感度 30mA 高速型の字。下の銘板に小形漏電ブレーカAB型，過負荷短絡保護兼用 1φ2W 2P1E，JIS C8222 Ann2，JET MDM 100V IC1.5kA 20A，定格感度電流 30mA 高速型衝撃波不動作型，定格不動作電流15mA 動作時間0.1秒以内，50/60Hz 電流動作型屋内用の字と回路図（端子L・N）がある：こちらも小形漏電ブレーカで、AC100V・2P1E、テストボタン付きです。配線用遮断器ではなく、200Vの回路にも対応していないため、⑬の機器とは言えません。
