2019年度上期第二種電気工事士筆記試験（電気技術者試験センター）問43

配線図

図記号に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑬で示す図記号の機器は。

木造3階建住宅の配線図。上から3階平面図，2階平面図，1階平面図があり，右側に2階分電盤(L-2)結線図と1階分電盤(L-1)結線図がある。配線は，2階の左側の洋室2つの外周の配線が破線，1階の屋外灯からの配線が一点鎖線で，そのほかは実線で描かれている。3階平面図には屋上・階段・和室があり，四角のジョイントボックスが3つある。左上のジョイントボックスの付近に傍記ニの壁付の照明器具と黒丸の点滅器（傍記ニ），傍記ヌのDLと黒丸の点滅器（傍記ヌ），階段の黒丸の点滅器（傍記セ3），2階分電盤L-2への引下げの記号と回路の記号l・m，屋上側の傍記WPのコンセント，傍記2のコンセント2つがある。右上の四角のジョイントボックスを⑪が指し，そこから和室の四角の中に（）の図記号（傍記ネ）へ配線があり，その図記号を①が指す。2階平面図には洋室3つ・階段・便所・ベランダがあり，上に1φ3W 100/200Vの引込みがある。左上の洋室と左下の洋室の外周の破線の配線を⑩が指す。右上の洋室の右上の角の傍記2のコンセントを⑫が指す。斜線の入った円のジョイントボックスが5つあり，丸の中に（）の照明器具（傍記ソ・タ・ト・ナ），DL（傍記テ），CL（傍記チ），円の中に2つの円の図記号（傍記ツ），階段の照明器具（傍記セ），黒丸の点滅器（傍記ソ・タ・ト・ナ・テ・4セ・チ・ツ），分電盤L-2，h・i・jへの矢印，傍記2のコンセントがある。ベランダ側に傍記20A 250V Eのコンセント（kへの矢印）とRC（傍記I・O）の図記号があり，そのコンセントを③が指す。1階平面図には玄関・便所・浴室・台所・和室・居間・階段がある。左上の屋外の二重丸の照明器具の横に黒丸と破線の小さな四角と(3A)の字があり，その破線の四角を⑨が指す。屋外灯から下へ傍記FEPの一点鎖線の配線が四角の中に×の図記号へ延び，その一点鎖線を⑳が指す。玄関の外の四角の中に黒丸の図記号から，丸の中にTの図記号の右の四角の中に音符の図記号への配線を⑧が指す。便所の右にあり，CL（傍記キ）と黒丸の点滅器（傍記キコ）につながる斜線の入った円のジョイントボックスを⑭が指す。便所の入口の黒丸の点滅器2つ（傍記ク・ケとL）のうち下の点滅器を⑲が指す。浴室の四角の中に2つの円の図記号（傍記イ）を⑮が指す。Whから分電盤L-1への配線が外壁を通る部分を⑯が指す。台所の傍記EETのコンセント（eへの矢印・接地の記号への細い線）を④が指す。居間の中央の斜線の入った円のジョイントボックスを⑰，そのボックスから点滅器（傍記シ・ス）への配線を⑱が指す。階段の上端付近にあるジョイントボックス（cへの矢印があり，黒丸の点滅器（傍記セ3）につながる）から，階段に沿って下端の階段の照明器具（傍記セ）の横の立上りの記号までの配線を⑦が指す。その左にはL-1からL-2への立上りの記号への配線が別にある。そのほか丸の中に（）・DL・CL・CHの図記号，2つの円を並べた図記号，横長の長方形の図記号，傍記P・Lの点滅器，傍記2・Eのコンセントがある。居間の下の傍記20A250V Eのコンセント（gへの矢印）とRC（傍記I・O）の図記号の下に接地の記号があり，それを⑥が指す。2階分電盤(L-2)結線図は，L-1からの1φ3W 100/200Vの配線（②が指す）が3P 50AF 40AのBに入り，2P20Aのh〜j（1φ100V），ルームエアコン1φ200Vのk（2P 20AのB。このBを⑬が指す），1φ100V（3階）のl・m（2P 20AのB）がある。1階分電盤(L-1)結線図は，屋外の1φ3W 100/200Vの引込みからWhを経て屋内の3P 75AF 60A 30mAのBE（⑤が指す）に至り，L-2への3P 50AF 50AのB，2P20Aのa〜f（1φ100V），ルームエアコン1φ200Vのg（2P 20AのB）がある

〔配線図の前書き〕図は，木造３階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

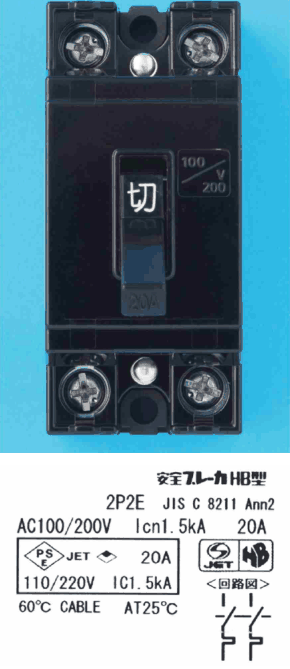

✓ これが正解ニ黒色の器具。上下に2つずつ端子ねじ，中央に切の字のハンドルと，斜線で区切った 100 V 200 の表示。下の銘板に安全ブレーカHB型，2P2E JIS C 8211 Ann2，AC100/200V Icn1.5kA 20A，PSEとJETの表示に 20A 110/220V IC1.5kA，60℃ CABLE AT25℃ の字と，〈回路図〉（2極とも引外し素子の記号）がある

解説

200V用の2P20A安全ブレーカは、2極に素子がある100/200V表示品。

配線図の図記号と、遮断器の写真の対応で判断します。⑬は2階分電盤の結線図で、ルームエアコン（1φ200V）につながる、2P 20Aと書かれたBの記号です。Bは配線用遮断器、つまり安全ブレーカを表し、漏電を検出するEは付いていません。単相200Vの回路では、2本の電線がどちらも電圧線なので、遮断器は2極とも過電流を検出して切る素子を持つ2P2Eの形が必要で、100/200Vの両方に使える表示のものを選びます。

写真を見分けます。2P2Eで100/200Vの表示があり、回路図の2極ともに引外し素子の記号がある安全ブレーカが当てはまります。AC100Vの表示で、素子がLの極にしかない安全ブレーカは100V用です。テストボタンと感度30mAの表示がある小形漏電ブレーカは、漏電遮断器で、⑬の記号Bではありません。

覚え方は、Bは安全ブレーカで漏電機能なし、200Vの回路は2P2Eで100/200Vの表示、です。

ほかの選択肢の解説

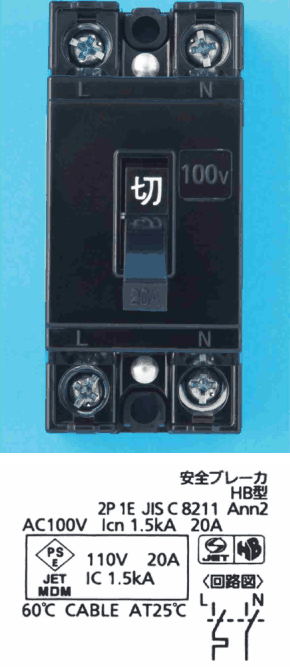

イ…とL・Nの字，中央に切の字のハンドルと 100v の表示。下の銘板に安全ブレーカ HB型，2P 1E JIS C 8211 Ann2，AC100V Icn 1.5kA 20A，PSEとJET MDMの表示に 110V 20A IC 1.5kA，60℃ CABLE AT25℃ の字と，〈回路図〉（L・Nの2極で，Lの極にだけ引外し素子の記号）がある：安全ブレーカですが、表示はAC100Vで、回路図の引外し素子もLの極にしかありません。200Vの回路は2本とも電圧線なので、素子が1極だけのこの器具は合いません。

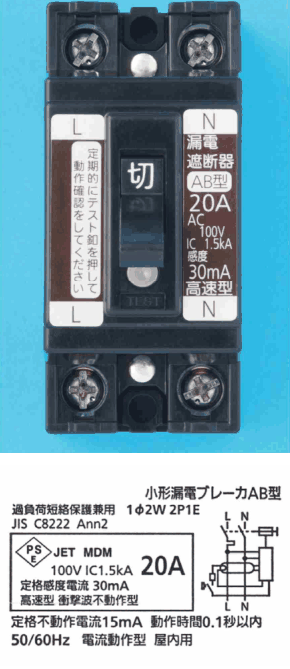

ロ…，中央に切の字のハンドル，左に L の字と茶色の帯に定期的にテスト釦を押して動作確認をしてくださいの字，右に N の字と漏電遮断器 AB型 20A AC 100V IC 1.5kA 感度 30mA 高速型の字とテストボタン。下の銘板に小形漏電ブレーカAB型，過負荷短絡保護兼用 1φ2W 2P1E，JIS C8222 Ann2，PSEとJET MDMの表示に 100V IC1.5kA 20A，定格感度電流 30mA，高速型衝撃波不動作型，定格不動作電流15mA 動作時間0.1秒以内，50/60Hz 電流動作型屋内用の字と回路図がある：テストボタンと感度30mAの表示があり、100V用の2P1Eの小形漏電ブレーカです。⑬の記号はBで漏電遮断器ではなく、200Vにも合わないため、この器具ではありません。

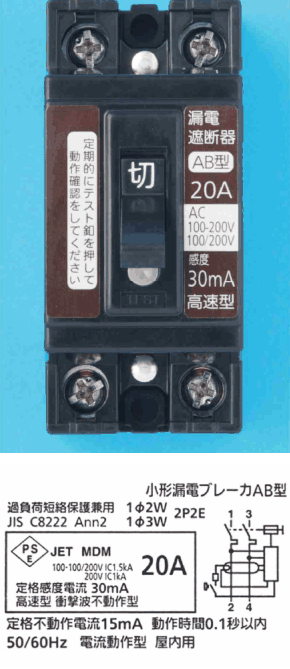

ハ…，中央に切の字のハンドル，左の茶色の帯に定期的にテスト釦を押して動作確認をしてくださいの字，右の茶色の帯に漏電遮断器 AB型 20A AC 100-200V 100/200V 感度 30mA 高速型の字とテストボタン。下の銘板に小形漏電ブレーカAB型，過負荷短絡保護兼用 1φ2W 1φ3W 2P2E，JIS C8222 Ann2，PSEとJET MDMの表示に 100-100/200V IC1.5kA 200V IC1kA 20A，定格感度電流 30mA，高速型衝撃波不動作型，定格不動作電流15mA 動作時間0.1秒以内，50/60Hz 電流動作型屋内用の字と回路図がある：2P2Eで100-100/200Vに使えますが、テストボタンと感度30mAの表示がある小形漏電ブレーカです。⑬の記号はBで、漏電機能を表すEが無いため、この器具は当てはまりません。
