令和4年度上期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問26

✓ これが正解ハ

解説

接地抵抗計の補助極は、E・P・Cの順に一直線で10 mずつ離します。

この問は、接地抵抗計（アーステスタ）で補助接地極をどこに打つかを問う、検査方法の知識問題です。

接地抵抗計は、被測定接地極Eと電流用の補助接地極Cの間に電流を流し、その途中に打った電圧用の補助接地極Pで電圧を測って、電圧÷電流で接地抵抗を求めます。接地極のまわりの地面は、電流が流れ込むと近いほど電位が上がります。EとCそれぞれの影響がPの位置で重ならないよう、E、P、Cの順に一直線に並べ、間隔を10 mずつあけます。

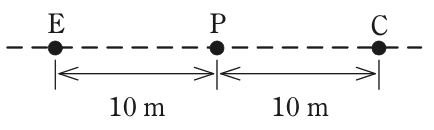

この条件に合うのは、破線の上にE、P、Cの順で、E−P間とP−C間がどちらも10 mの図です。Pが端に来る並びや、3点を三角形に置く並びは、この条件を満たしません。

覚え方は、電圧を測るPは、電流を流すEとCの真ん中に置く、です。

ほかの選択肢の解説

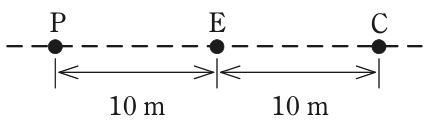

• イ破線の上に左からP，E，Cの3点が一直線に並び，P－E間が10 m，E－C間が10 m：P、E、Cの順に並べると、電圧用のPが電流を流す2点の外側に出てしまいます。EとCの間の電位の変化を捉えられず、直読しても正しい接地抵抗になりません。

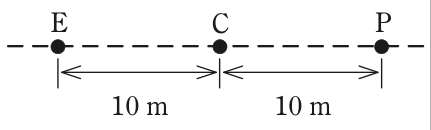

• ロ破線の上に左からE，C，Pの3点が一直線に並び，E－C間が10 m，C－P間が10 m：E、C、Pの順では電流用のCが真ん中に入り、Pは電流極のさらに外へ離れます。Eから流れた電流による電圧を拾う位置にならず、正しい値は得られません。

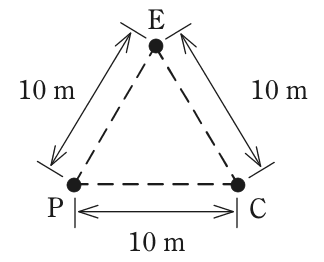

• ニE，P，Cが三角形の頂点（上にE，左下にP，右下にC）にあり，3点の間を破線で結び，E－P間，E－C間，P－C間がそれぞれ10 m：三角形の配置は、3点のどの間も10 mですが、一直線上ではありません。直読式の測り方は、EとCを結ぶ線上のちょうど途中にPを置く並びが決まりで、これは当てはまりません。
