令和3年度上期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問47

✓ これが正解ニ

解説

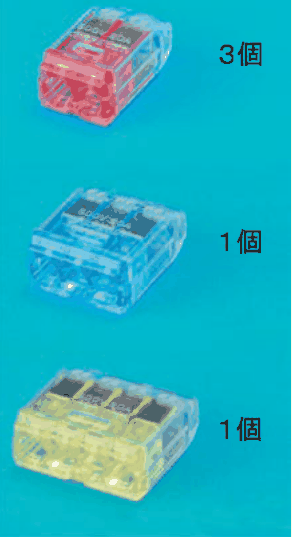

⑰は黄1個・青1個・赤3個の差込形コネクタ。

⑰は、階段脇の斜線を引いた円（VVF用ジョイントボックス）です。ここに集まるケーブルを図でたどると、回路ⓒの電源（黒と白の2本）、⑨を通って上のボックス⑱へ行く2本、1階の照明アへ行く2本、3路スイッチ3アへ行く3本、地下へ降りる⑭の4本があります。

同じ線どうしをつなぐ組を数えます。白（接地側）は、電源・⑨・照明・⑭の4本で1組、黒（非接地側）は、電源・⑨・スイッチの0端子の3本で1組です。3路スイッチの渡り線は、スイッチ側と⑭側の2本ずつで2組、スイッチを通った黒線は、⑭と照明の2本で1組です。

差込形コネクタは、写真の口の数で、赤が2口、青が3口、黄が4口です。4本の組が1、3本の組が1、2本の組が3なので、黄1個、青1個、赤3個です。覚え方は、組の本数に口数を合わせ、色は赤が2・青が3・黄が4です。

ほかの選択肢の解説

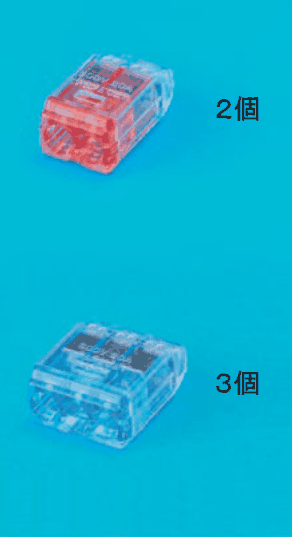

• イ…２個 の字，差込口が3つある青色の透明な差込形コネクタと ３個 の字：赤2個と青3個では、4本をまとめる組を作れません。白の接地側の線が4本集まるので、4口の黄のコネクタが一つ必要になり、この組合せでは足りません。

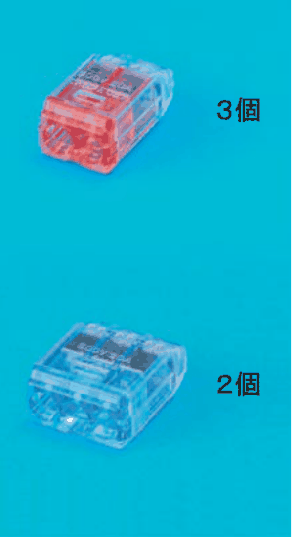

• ロ…３個 の字，差込口が3つある青色の透明な差込形コネクタと ２個 の字：赤3個と青2個にも4口のコネクタがなく、4本の白線を一つにできません。3本の組も1組だけなので、青が2個という数も合わない組合せです。

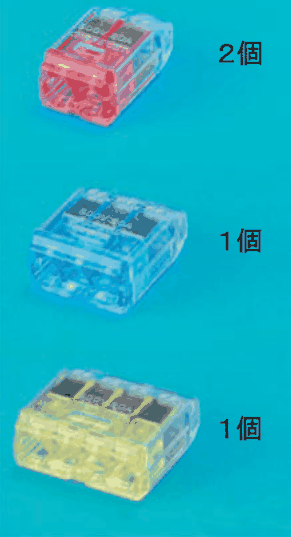

• ハ…２個 の字，差込口が3つある青色の透明な差込形コネクタと １個 の字，差込口が4つある黄色の透明な差込形コネクタと １個 の字：黄1個と青1個は合っていますが、赤が2個です。2本ずつの組が、渡り線の2組とスイッチ戻りの1組で合計3組あるので、赤は3個が必要で、2個では足りません。
