令和3年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問46

配線図

漏電遮断器に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑯で示す図記号の機器は。

木造3階建住宅の配線図。上から3階平面図・2階平面図・1階平面図があり，右に2階分電盤(L－2)結線図と1階分電盤(L－1)結線図がある。右上に図面を引き抜いてご覧くださいの枠。照明器具・コンセント・点滅器・ジョイントボックスの図記号と実線の配線，2・2E・EET・WP・LK・20A250V E・RAS・LD・VVF2.0・DL・CL・RC・Pなどの傍記，回路番号の記号がある。3階平面図は屋上・洋室・階段があり，①は洋室の入口近くの四角いボックスの記号，⑪は屋上側の壁際の傍記ニの点滅器の組で黒丸の上にある小さな白丸の記号，⑫は階段の右の傍記ネの黒丸の点滅器，⑩は屋上側の壁にある傍記WP LKのコンセントの記号。3階のボックスからL－2へ向かう矢印と回路l・mの傍記がある。2階平面図は洋室3室・階段・ベランダがあり，上側の壁の外に1φ3W 100/200Vの引込み，階段の左に分電盤L－2がある。②は右の洋室の入口付近の傍記ナの黒く塗った小さな菱形の記号，③は階段の上の傍記テ・4セの点滅器の所から，階段の下の照明器具（傍記セ）の脇にある白丸に矢印の付いた2つの記号（矢印が上向きのものと下向きのもの）の所へ下る配線，⑬は右下の傍記20A 250V Eのコンセントの記号（近くにルームエアコンの回路ⓚの矢印とRCの記号）。1階平面図は玄関・浴室・便所・和室・台所・居間・階段があり，台所の左の壁に分電盤L－1がある。⑨は玄関の左の壁の外の⊠のボックスから上の屋外灯（傍記A(3A)）へ延びる一点鎖線の配線で，傍記(FEP)がある。④は1階平面図の上の壁の外で，白丸に矢印の付いた記号からWhへ至る破線（短い線を並べた線）の配線。⑭は分電盤L－1の右の台所のジョイントボックス，⑮はその下の居間のジョイントボックス（右へ実線の配線で傍記シの小さな四角の記号に至り，その先に傍記LDの太い破線が延びる），⑦は居間の破線で描いた四角の記号（傍記ス），⑰は和室の上で，便所のボックスの右にあるジョイントボックス（傍記キのCLの照明と傍記キ・コの点滅器につながる），⑧は居間の右下の傍記20A 250V Eのコンセント（ルームエアコンの回路ⓖ）の下の接地の記号。2階分電盤(L－2)結線図は，L－1の回路ⓐから1φ3W 100/200VでB 3P 50AF 40Aに至り，h～jは2P20Aの1φ100Vの回路，B 2P 20Aからルームエアコン1φ200Vの回路ⓚ，B 2P 20A 2個から3階の1φ100Vの回路l・mへ分岐する。1階分電盤(L－1)結線図は，屋外の1φ3W 100/200Vの引込みからWhを経て屋内のBE 75AF 60A 30mA（欠相保護付）に至り，B 50AF 50AからL－2の回路ⓐへ，a～fは2P20Aの1φ100Vの回路，B 2P 20Aからルームエアコン1φ200Vの回路ⓖへ分岐する。⑤はBEの記号，⑯は回路ⓖのB 2P 20Aの記号，⑥は回路ⓖのB 2P 20Aからⓖへ上る配線を指す

〔配線図の前書き〕図は，木造３階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

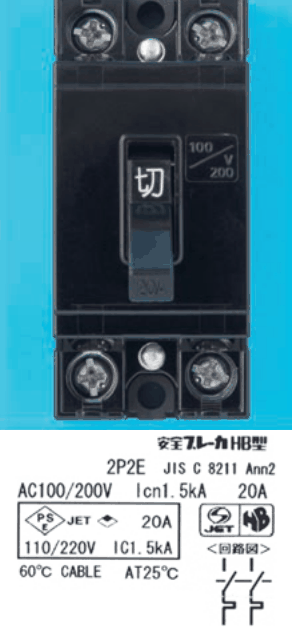

✓ これが正解ハ黒色の器具。上下に2つずつ端子ねじ，中央に切の字のハンドルと100/200Vの表示。下の銘板に安全ブレーカHB型，2P2E JIS C 8211 Ann2，AC100/200V Icn1.5kA 20A，PSEとJETの表示に 20A 110/220V IC1.5kA，60℃ CABLE AT25℃ の字と，回路図（2極とも引外し素子の記号）がある

解説

B 2P 20A の記号は、200 V 用の2極2素子の安全ブレーカです。

配線図の機器の問です。⑯は1階分電盤の、ルームエアコン用の回路ⓖの B 2P 20A の記号です。B は配線用遮断器、2P は2極、20A は定格電流です。回路ⓖは1φ200V なので、2本の電圧線がどちらも電圧を持ちます。そのため両方の極に電流を検出して切る素子が必要で、2極2素子（2P2E）の配線用遮断器を使います。

写真を見分けます。切の字のハンドルの横に100/200V の表示があり、銘板に2P2E、100/200V と書かれ、回路図で2極とも引外し素子の記号が付いているものが合います。ハンドルの下に丸い白色のテストボタンがあるものは漏電遮断器で、⑯は B の記号なので別の機器です。銘板に100V と書かれ、素子が片方の極にしかないものは、100 V 回路用です。

200 V の回路は両極に素子の2P2E、と覚えてください。

ほかの選択肢の解説

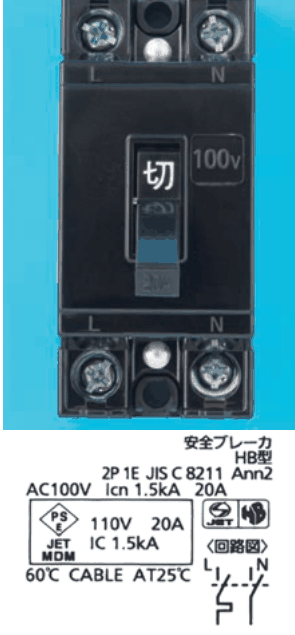

イ…とL・Nの字，中央に切の字のハンドルと100vの表示。下の銘板に安全ブレーカ HB型，2P 1E JIS C 8211 Ann2，AC100V Icn 1.5kA 20A，PSEとJET MDMの表示に 110V 20A IC 1.5kA，60℃ CABLE AT25℃ の字と，回路図（L・Nの2極で，Lの極にだけ引外し素子の記号）がある：銘板に2P1E、100V とあり、引外し素子が L の極にしかない安全ブレーカです。100 V 回路に使う形で、200 V の回路ⓖには、2本とも電圧線になるため使えません。

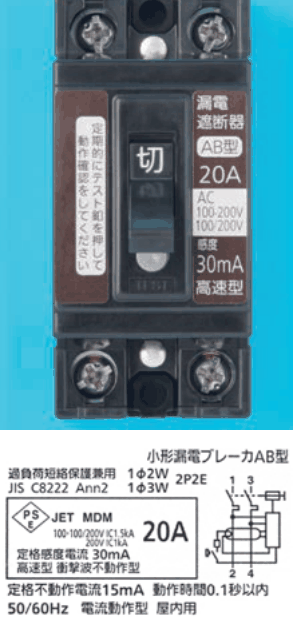

ロ…，中央に切の字のハンドルとその下に丸い白色のボタン，左の茶色の帯に定期的にテスト釦を押して動作確認をしてください，右の茶色の帯に漏電遮断器 AB型 20A AC 100-200V 100/200V 感度 30mA 高速型の字。下の銘板に小形漏電ブレーカAB型，過負荷短絡保護兼用 1φ2W 1φ3W 2P2E，JIS C8222 Ann2，JET MDM 100-100/200V IC1.5kA 200V IC1kA 20A，定格感度電流 30mA 高速型衝撃波不動作型，定格不動作電流15mA 動作時間0.1秒以内，50/60Hz 電流動作型屋内用の字と回路図（端子1・3・2・4）がある：ハンドルの下に丸い白色のテストボタンがあり、感度30mA の表示もある漏電遮断器です。⑯の記号は B なので配線用遮断器であり、漏電遮断器の記号 E を含む BE とは別です。

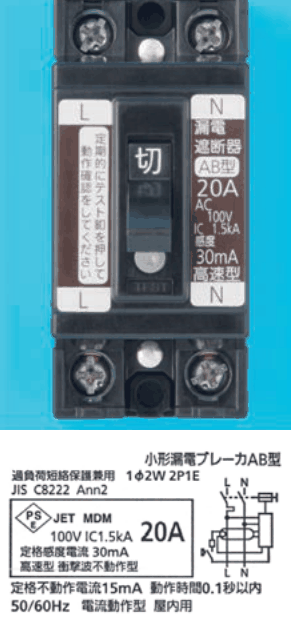

ニ…，中央に切の字のハンドルとその下に丸い白色のボタン，左の帯に L の字と定期的にテスト釦を押して動作確認をしてください，右の帯に N の字と漏電遮断器 AB型 20A AC100V IC 1.5kA 感度 30mA 高速型の字。下の銘板に小形漏電ブレーカAB型，過負荷短絡保護兼用 1φ2W 2P1E，JIS C8222 Ann2，JET MDM 100V IC1.5kA 20A，定格感度電流 30mA 高速型衝撃波不動作型，定格不動作電流15mA 動作時間0.1秒以内，50/60Hz 電流動作型屋内用の字と回路図（端子L・N）がある：漏電遮断器で、銘板に AC100V、2P1E とあります。⑯は配線用遮断器の B であることに加え、200 V 回路には100 V 用で素子が片極だけの器具は使えないため、当てはまりません。

この科目を演習で解くこの問題を記録に残す

出典：令和3年度下期第二種電気工事士筆記試験（午前）問46（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
