令和5年度下期第二種電気工事士学科試験（午後）（電気技術者試験センター）問47

配線図

差込形コネクタに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑰で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6 とする。

鉄骨軽量コンクリート造店舗平屋建の配線図。上は平面図で，上に構内の駐車場があり，駐車場の左右に二重丸の器具があって，左側の器具間の配線に600V CV 5.5-2C（括弧内は空欄で⑩が指す）の傍記がある。建物には出入口・商品棚3列・カウンタ・事務所・冷蔵庫・手洗場があり，照明器具（DL・CLなど）・コンセント・点滅器・ジョイントボックスなどの図記号と配線，各器具の傍記（LK・EET・WP・ET・20A・2・3など）と点滅器の記号ア〜オ，A(3A)，引出線の番号①〜⑱がある。各商品棚にはRCの記号（室外機へ，三相200V回路a〜c）があり，②は右の商品棚のRCの横の点線の四角を指す。左上には点線の配線と端のLDの傍記がある（⑱）。建物の外（図の下側）には四角のa〜cのRCがあり，その接地を⑥が指し，⑥の左に⑮がある。右下の屋外から3φ3W 200Vと1φ3W 100/200Vの引込みがそれぞれWhを経てCVT38（④）の点線の配線で動力分電盤と電灯分電盤に至り，⑫は3φ3W側の引込み点を指す。左下は動力分電盤結線図で，3φ3W 200Vの引込みから屋外のWh，屋内のB 3P 60AF 60Aを経て，BE 3P30A 3個から三相200V回路a・b・c 空調機に，BE 3P20A（⑦）からd 冷蔵庫に至る。右下は電灯分電盤結線図で，1φ3W 100/200Vの引込みから屋外のWh，屋内のB 3P 100AF 100Aを経て，上段にB 1個とBE 9個の100V 20Aの分岐（ⓐ〜ⓙ），下段に100V 20AのBE 1個（丸にTの記号，傍記Rへ），200V 20AのBE 5個（黒い三角形3つに傍記5の記号⑭を経て二重丸のⓐ〜ⓔへ），200V 20AのBE 1個（TSを経て二重丸のⓕへ），100V 20AのBE 3個（ⓚ〜ⓜ）があり，接地の記号がある。凡例は，ⓐ〜ⓜ印は単相100V回路，二重丸のⓐ〜ⓕ印は単相200V回路，四角のa〜d印は三相200V回路，電灯分電盤と動力分電盤の記号

〔配線図の前書き〕図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

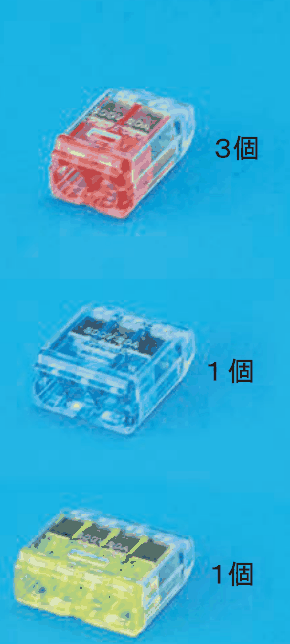

✓ これが正解ロ上に差込口が2つある赤色の透明な差込形コネクタと３個の字，中に差込口が3つある青色の透明な差込形コネクタと１個の字，下に差込口が4つある黄色の透明な差込形コネクタと１個の字

解説

2本接続3か所と3本接続1か所と4本接続1か所で、赤3・青1・黄1です。

⑰は、事務所の入口側にあるボックスです。この問は、ボックス内の接続をすべて差込形コネクタで行うとき、コネクタの種類（差込口の数）と最少個数を求める問題です。

⑰ に集まる電線は、⑯ の2心ケーブル2本（電源用の白と黒、3路スイッチ間の渡り線2本）、3路スイッチへの3心、蛍光灯への2心、屋外灯の自動点滅器への2心（屋外灯は自動点滅器の先につながるので、⑰からはこの2心だけ）、換気扇への2心です。

接続を数えます。接地側の白線は、電源用の白、蛍光灯の白、自動点滅器の白、換気扇の白の4本を束ねるので、4口が1個。電圧側の黒線は、電源用の黒、自動点滅器の黒、換気扇の黒の3本を束ねるので、3口が1個。3路スイッチの渡り線2本は、スイッチの端子の線と1本ずつ接続するので、2口が2個。さらに、スイッチの共通端子の線と蛍光灯の電圧側の線をつなぐ2口が1個です。2口は合計で3個になります。

写真では、2口が赤、3口が青、4口が黄に見えるので、赤3個・青1個・黄1個の組合せが答えです。

ほかの選択肢の解説

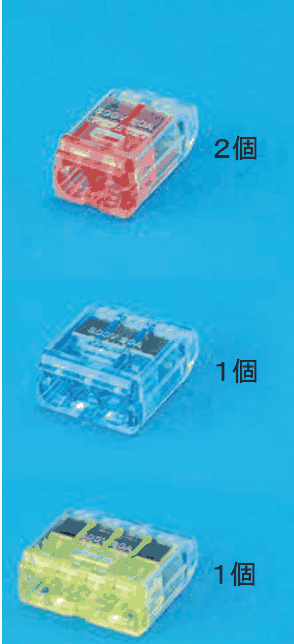

イ…２個の字，中に差込口が3つある青色の透明な差込形コネクタと１個の字，下に差込口が4つある黄色の透明な差込形コネクタと１個の字：2口が2個では、2本どうしの接続が3か所ある ⑰ で、1か所ぶん足りません。3口と4口の個数は合っていても、2口の個数が合わず、すべての接続をまかなえません。

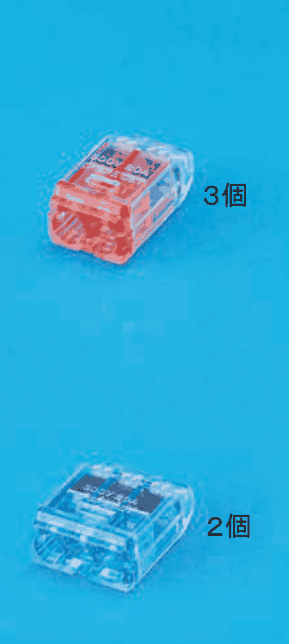

ハ…３個の字，下に差込口が3つある青色の透明な差込形コネクタと２個の字：4口のコネクタが含まれていないので、接地側の4本を1か所に束ねられません。3口を2個にしても4本の接続は代われず、全体の組合せが合いません。
ニ…２個の字，下に差込口が3つある青色の透明な差込形コネクタと２個の字：2口2個と3口2個の組合せには4口がなく、接地側の4本の接続ができません。2口も3か所必要なところが2個しかなく、二重に合いません。

この科目を演習で解くこの問題を記録に残す

出典：令和5年度下期第二種電気工事士学科試験（午後）問47（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
