令和3年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問44

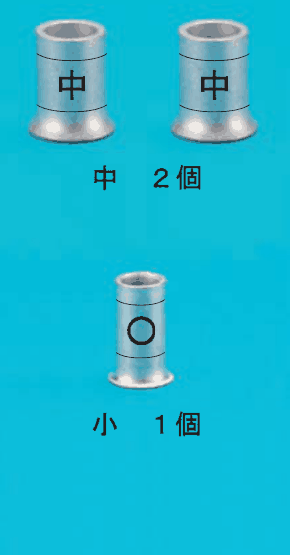

✓ これが正解ニ

解説

白4本と黒4本は中、スイッチの2本は小○で、中2個と小1個です。

配線図のリングスリーブの問です。⑭は台所のジョイントボックスで、ここに集まるケーブルは5本です。分電盤から来る回路 b（図に VVF 2.0 と特記）、台所の上側の壁ぎわにある傍記 P の器具へ行く線、傍記 サ の蛍光灯へ行く線、傍記 サ の点滅器へ行く線、居間の⑮へ行く線です。

接続は3か所に分かれます。接地側の白は、回路 b の2.0 mm が1本、傍記 P の器具、傍記 サ の蛍光灯、⑮へ行く1.6 mm が3本の計4本です。電源側の黒も同じ組合せの4本です。この組合せは中スリーブで、刻印は中です。残りは、点滅器から出る線と蛍光灯へ行く線の1.6 mm 2本で、小スリーブを使い、刻印は○になります。

したがって、中が2個、小が1個で刻印は○の組合せが正解です。2.0 mm が混じる4本の接続は小では足りない、1.6 mm の2本は刻印が○と覚えてください。

ほかの選択肢の解説

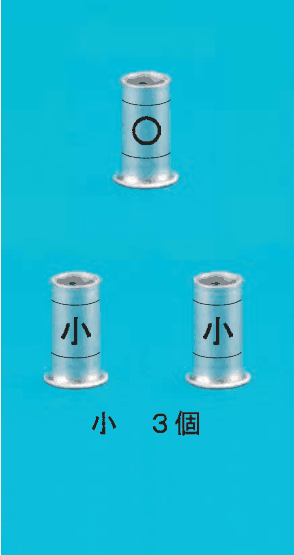

• イ細いリングスリーブ3本（上の1本は中央に○，下の2本は中央に小の刻印）と 小 3個 の字：小スリーブ3個では、白と黒の4本ずつの接続が小に収まりません。2.0 mm が1本入るため、4本の接続には中スリーブが必要です。刻印の組合せも、この接続の数と合いません。

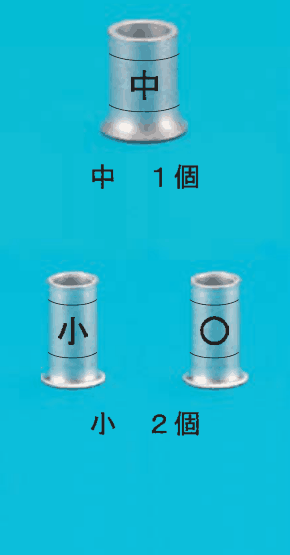

• ロ上に太いリングスリーブ1本（中央に中の刻印）と 中 1個 の字，下に細いリングスリーブ2本（中央に小と○の刻印）と 小 2個 の字：中が1個では足りません。白の4本と黒の4本は、どちらも2.0 mm を含み、それぞれ中スリーブが必要で、合計2個になります。中1個に小2個では、片方の4本が小に入ってしまいます。

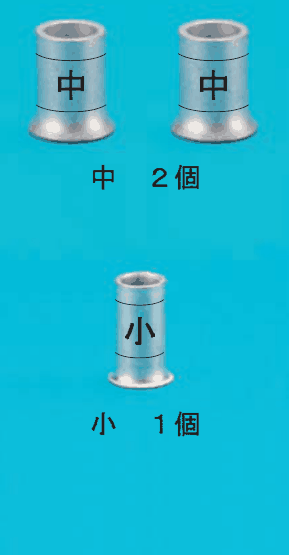

• ハ…小の刻印）と 小 1個 の字：中2個は合っていますが、1.6 mm 2本の接続の刻印が小になっています。電線2本を小スリーブで圧着したときに付ける刻印は小ではなく○です。刻印が食い違うため成り立ちません。
